Технология удлинения ножек позвонков при поясничном стенозе: проведение доклинических испытаний новых ортопедических имплантатов

С.Г. Млявых, А.Е. Боков, К.С. Яшин, Н.Н. Карякин, D.G. Anderson

Ключевые слова: поясничный стеноз; удлинение ножек позвонков; винтообразные имплантаты; хирургия позвонков.

Постоянное увеличение количества хирургических вмешательств по поводу дегенеративных заболеваний и травм позвоночного столба и потребность в улучшении результатов лечения создают стойкую мотивацию для разработки и внедрения инновационных технологий оперативного лечения. Успех внедрения новой технологии во многом зависит от грамотно проведенных доклинических испытаний, позволяющих предварительно оценить безопасность и надежность предлагаемых способов и устройств.

В настоящей статье рассмотрены этапы доклинических исследований винтообразных имплантатов, разработанных для удлинения ножек позвонков поясничного отдела позвоночника и обеспечивающих непрямую декомпрессию нервных структур за счет увеличения поперечного размера позвоночного канала и межпозвонковых отверстий. Полученные результаты позволили доказать высокую степень надежности разработанной системы, ее потенциальную эффективность для устранения стеноза поясничного отдела позвоночника, отсутствие существенного отрицательного влияния на функциональное состояние этого отдела, что дало возможность приступить к проведению пилотного клинического исследования данной технологии у пациентов с симптоматическими поясничными стенозами позвоночника.


Введение

Дегенеративная патология позвоночника является одной из самых распространенных причин инвалидности среди трудоспособного населения [1]. В лечении данной категории пациентов отмечается постоянное увеличение роли хирургических методов [2, 3], что связано в том числе и с активным внедрением в клиническую практику минимально-инвазивных технологий (MISS) [4, 5], позволяющих в значительной степени сохранять нормальную анатомию окружающих позвоночник мягких тканей. Уменьшение травматичности проводимых операций и кровопотери, снижение рисков развития инфекционных осложнений и в целом минимизация «физиологического стресса» позволили значительно расширить показания к хирургическому лечению пациентов с различной патологией позвоночника и улучшить его результаты.

В свою очередь увеличение количества хирургических вмешательств и сохраняющаяся неудовлетворенность их результатами создают стойкую мотивацию для разработки и внедрения инновационных технологий и методов оперативного лечения. Так, в последнее время наблюдается активный рост и совершенствование рынка имплантатов и хирургического инструментария для проведения операций на позвоночнике [5]. Практикующие ортопеды и нейрохирурги принимают все более активное участие в их разработке. Ежедневная практическая работа в операционной позволяет им вносить предложения, которые способны значительно расширить возможности уже используемых технологий и/или привести к разработке принципиально новых методов лечения, имплантатов и инструментов, и потому привлечение хирургов дает возможность достигать лучших результатов проводимого лечения [6, 7]. При этом участие хирурга важно не только на этапе клинических испытаний — успех внедрения новой технологии во многом зависит от грамотно проведенных доклинических испытаний, позволяющих предварительно оценить безопасность и надежность предлагаемых способов и устройств.

В случае разработки спинальных имплантатов требуется точная оценка статодинамических особенностей предлагаемой системы, прогнозирование стабильности и биомеханической релевантности позвоночного столба после ее установки. Сохранение нормальной анатомии и физиологии позвоночника является одним из ключевых факторов достижения устойчивого клинически значимого результата лечения.

В настоящей статье приводятся результаты доклинических испытаний разработанных спинальных имплантатов [8, 9], используемых для минимально инвазивной технологии коррекции симптоматических дегенеративных стенозов поясничного отдела позвоночника. Эта технология заключается в проведении билатеральной закрытой остеотомии ножек ключевых позвонков с последующим их удлинением посредством установки специальных винтообразных имплантатов (рис. 1), вследствие чего происходит непрямая декомпрессия нервных структур за счет увеличения поперечного размера позвоночного канала и межпозвонковых отверстий.

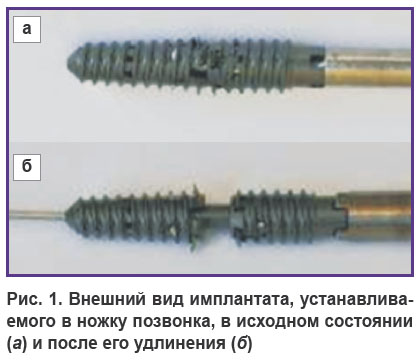

yashin-ris-1.jpg Рис. 1. Внешний вид имплантата, устанавливаемого в ножку позвонка, в исходном состоянии (а) и после его удлинения (б)

Применяемая в реализации данной технологии конструкция имплантата относится ко второму классу медицинских изделий по классификации FDA [10] и к классу 2б согласно приказу Министерства здравоохранения РФ от 6 июня 2012 г. «Об утверждении номенклатурной классификации медицинских изделий» (как и большинство ортопедических имплантатов, например винты для транспедикулярной фиксации).

Доклинические испытания данной группы устройств должны включать: 1) выявление возможных осложнений, обусловленных взаимодействием имплантата с окружающими его тканями (проведение испытаний на животных — animal study); 2) проверку механической прочности конструкции (стендовое испытание — bench testing); 3) in vitro оценку биомеханических свойств позвоночника и его стабильности после установки имплантата (функциональное тестирование — performance testing).

Проведение испытаний на животных (animal study)

Исследования на животных проводятся для выявления возможных осложнений, связанных с взаимодействием имплантата с окружающими его тканями, для оценки темпов заживления тканей и износа имплантата, а также его возможного воздействия на нервные структуры. Необходимо также учитывать ожидаемые результаты при клиническом применении имплантата. Так, в случае артропластики межпозвонкового диска целесообразна оценка функционального статуса позвоночника, что, однако, может быть затруднено при проведении открытых оперативных вмешательств с нанесением большой хирургической травмы и последующим вынужденным ограничением активности животного.

Выбор животного в определенной степени зависит от типа исследуемой конструкции имплантата, однако в большинстве случае (для артропластики межпозвонкового диска, задней динамической транспедикулярной стабилизации, для установки межостистых спейсеров и протезов фасетчатых суставов) предпочтительны крупные животные — овцы, козы, крупные породы собак [11].

В качестве модели животного для доклинического исследования технологии остеотомии с удлинением ножек позвонков нами были выбраны мини-пиги породы йоркшир (yorkshire cross pigs). Выбор был обусловлен особенностями анатомического строения позвонков, которые позволяли провести остеотомию с помощью разработанного для клинического применения инструментария и расширяющего ножки устройства стандартного размера (т.е. отсутствовала необходимость изменения размеров конструкции и хирургических инструментов для проведения доклинических испытаний).

В исследование были включены трое животных, которым в условиях экспериментальной операционной под общей анестезией и под контролем флюороскопии выполняли билатеральную остеотомию ножек L4-позвонка с их последующим удлинением на 3 мм. В послеоперационном периоде у всех животных оценивали поведение и функциональный статус. В раннем послеоперационном периоде и на протяжении всего периода наблюдения развития неврологического дефицита не отмечено. Согласно утвержденному протоколу, вывод животных из эксперимента осуществляли через 3 мес. В ходе последующего морфологического анализа области остеотомии во всех случаях было установлено: а) формирование костной ткани (сращение) в зоне остеотомии; б) отсутствие признаков ятрогенной гетеротопической оссификации.

Таким образом, исследование на животных позволило установить хорошую биосовместимость устройства, сохранение хорошего функционального статуса после его установки и быстрые сроки формирования костной ткани в зоне выполненных дефектов.

Cтендовое испытание (bench testing)

Стендовые испытания проводят для количественного определения статических и динамических характеристик различных спинальных имплантатов, в основном — на основании стандартов Американского общества по испытанию материалов (American society for testing and materials, ASTM) и Международной организации по стандартизации (International organization for standardization, ISO). Исследования in vitro с использованием упрощенных схем нагрузки не предназначаются для имитации комплексной нагрузки на позвоночник (метод усталостных нагрузок). Конкретные требования к механическим испытаниям зависят от конструкции, материала имплантата, способа крепления к позвоночнику и особенностей клинического применения [12]. В соответствии с этими требованиями и подбирается соответствующий стандарт исследования.

С целью фиксации позвоночника наиболее часто используют сборные конструкции, состоящие из нескольких элементов. Основная задача такой конструкции заключается в обеспечении устойчивости к физиологическим нагрузкам фиксируемых позвоночно-двигательных сегментов (ПДС) на все время формирования спондилодеза. В настоящее время для оценки механической прочности сборных конструкций для задней стабилизации позвоночника используются стандарты ASTM F1717 и ISO 12189 [13–17], в которых тестируемые модели отличаются друг от друга: в первом случае используется модель вертебрэктомии, во втором — физиологическая модель позвоночника с инструментализацией (рис. 2).

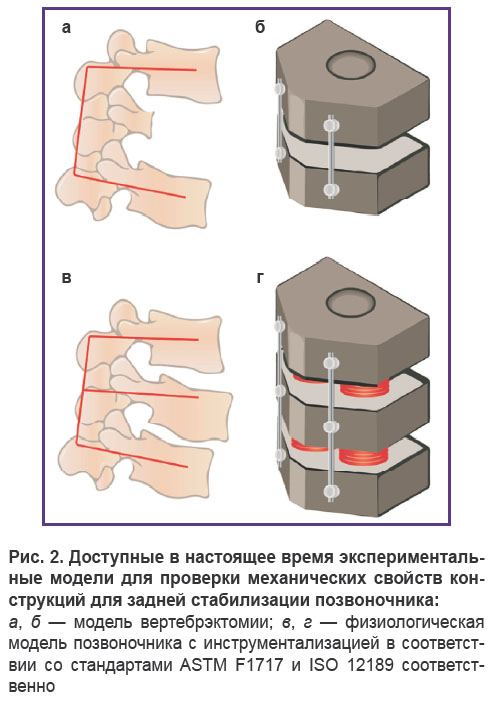

Рис. 2. Доступные в настоящее время экспериментальные модели для проверки механических свойств конструкций для задней стабилизации позвоночника:

а, б — модель вертебрэктомии; в, г — физиологическая модель позвоночника с инструментализацией в соответствии со стандартами ASTM F1717 и ISO 12189 соответственно

После установки имплантатов на модель позвоночника начинают усталостные испытания, при этом образец оценивают при исходных нагрузках (предполагаемая начальная максимальная усталостная нагрузка должна составлять 2000 Н, что приблизительно соответствует физиологической компрессионной нагрузке на поясничные диски [18]) и далее постепенно повышают нагрузку до разрушения конструкции.

Стандарт ASTM F1717 наиболее предпочтителен для ригидных конструкций, задача которых заключается в обеспечении жесткой фиксации для последующего формирования костного блока, в то время как ISO 12189 может быть использован в случае применения имплантатов, которые предназначаются как для формирования спондилодеза, так и для сохранения ограниченной сегментарной подвижности [15].

В настоящем исследовании задачей применяемого имплантата являлась фиксация двух костных компонентов в пределах одной кости (тела и дуги позвонка) в процессе ее заживления, поэтому в качестве стандарта для проверки были выбраны тесты, использующиеся обычно при испытании винтов для транспедикулярной фиксации, — ASTM F2193 (static cantilever bending), ASTM 543-07 (screw insertion push-out) и ASTM 543-07 (dynamic bending, 3 mm expansion). Цель использования данных стандартов — оценка различных прочностных характеристик предлагаемого имплантата (винта).

Функциональное тестирование (performance testing)

Биомеханическое исследование. Изучение биомеханики позвоночника в условиях in vitro на анатомических препаратах позвоночного столба получило широкое распространение [19]. В большинстве случаев подобное исследование заключается в анализе характера зависимости подвижности одного или нескольких ПДС от нагрузки, моделируемой в определенных условиях. При этом исследование может проводиться как на односегментарной, так и на полисегментарной моделях позвоночника. Существует большое количество вариантов функционального тестирования с различными комбинациями направления приложения силы и ее величины. Испытания in vitro с оценкой биомеханических свойств позвоночника в условиях выполненной инструментализации имеют ряд ограничений, связанных с изменением механических свойств анатомических образцов со временем, большой вариабельностью между ними, а также технической невозможностью тестирования ряда имплантатов.

Существуют три основных протокола биомеханического исследования на сегменте позвоночника: на гибкость (flexibility), на жесткость (stiffness) и гибридный (hybrid) [19]. Наиболее распространенным является протокол «на гибкость» [20], который заключается в приложении известной силы к позвоночному сегменту, подвергнутому оперативному вмешательству. Оценка проведенного хирургического лечения проводится на основании определения изменения степени смещения по сравнению с предоперационным состоянием.

Противоположным по смыслу является протокол «на жесткость» [21], при котором жестко контролируется степень смещения сегмента, а оценка (сравнение) эффективности разных методов лечения проводится по степени приложенной нагрузки. Физиологическая обоснованность данного протокола заключается в необходимости сохранения дооперационного объема движений как потенциального условия восстановления уровня повседневной активности пациента.

Гибридный протокол рекомендуется использовать при исследовании определенного отдела позвоночника целиком (например, Th12 — крестец). Он включает три основных этапа [22]: 1) приложение естественной нагрузки на интактные сегменты позвоночника (контроль); 2) приложение естественной нагрузки на оперированные сегменты позвоночника (после установки имплантатов) до соответствия объема движений конт­рольным измерениям (пункт 1); 3) статистическое сравнение биомеханических показателей на первом и втором этапах для определения нестабильности и развития синдрома смежного уровня. В основе данного протокола лежит предположение, что позвоночник способен адаптироваться после проведенной инструментализации, восстанавливая свой естественный объем движений.

Основная цель предложенной нами процедуры удлинения ножек позвонков состоит в устранении компрессии нервных структур с сохранением при этом физиологического объема движений во всех поясничных сегментах. С учетом последнего был выбран гибридный протокол тестирования с установкой конструкции на 8 пояснично-крестцовых препаратах L1–S1, взятых от доноров (средний возраст 70±4 года) [23, 24]. Непосредственно перед извлечением препаратов выполнялось рентгенологическое обследование в двух проекциях для исключения существенных анатомических дефектов. После размораживания препаратов до комнатной температуры проводили диссекцию с сохранением связочного аппарата позвоночного столба (передней продольной, задней продольной, межостистых и надостистой связок, желтой связки) и, что наиболее важно, фасетчатых суставов и их капсул.

Каждый образец помещали в специальное устройство для тестирования, в котором верхний (L1) и нижний (S1) позвонки были жестко фиксированы при помощи прямоугольной рамки с использованием полиэфирной стирольной смолы (Bondo; 3M, США) и встроенных шипов (рис. 3). Установка сегмента позвоночника происходила таким образом, чтобы аксиальная плоскость диска L3–L4 находилась в горизонтальном (наиболее физиологичном) положении. В каждое тело позвонка была вмонтирована специальная система пластин, которая снабжалась инфракрасными светодиодами (IRED), позволяющими фиксировать положение отдельных позвонков при помощи системы камер Optotrak (модель 3020; Northern Digital, Канада).

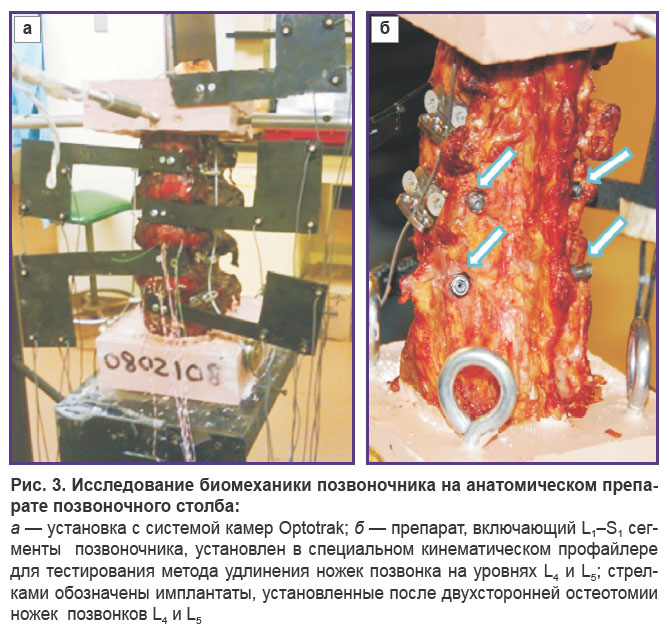

yashin-ris-3.jpg Рис. 3. Исследование биомеханики позвоночника на анатомическом препарате позвоночного столба:

а — установка с системой камер Optotrak; б — препарат, включающий L1–S1 сегменты позвоночника, установлен в специальном кинематическом профайлере для тестирования метода удлинения ножек позвонка на уровнях L4 и L5; стрелками обозначены имплантаты, установленные пос­ле двухсторонней остеотомии ножек позвонков L4 и L5


Протокол тестирования включал приложение пары сил в сегментах L1–S1 в трех плоскостях: сгибание/разгибание, левый/пра­вый боковой наклон и скручивание влево/вправо. При­ложение пары сил в каждой плоскости выполняли последовательно с постепенным увеличением (шаг — 0,25 Н·м). Во время приложения силы положение каждого позвонка в спинном сегменте отслеживалось индивидуально.

На первом этапе были протестированы все 8 препаратов. Далее 4 препарата были протестированы после проведения двухстороннего удлинения на 4,5 мм ножек L4, а другие 4 препарата — после удлинения на 4,5 мм ножек L5. Затем все 8 препаратов были протестированы при двухстороннем одновременном удлинении ножек позвонков L4 и L5. Во всех случаях удлинение производили с использованием разработанной для клинического применения методологии.

При функциональном тестировании in vitro основным интересующим исследователя параметром является объем движений, так как позволяет оценить возможное возникновение нестабильности в ПДС после установки имплантата, а также проверить ограничение движений в смежных сегментах. Объем движений в трех плоскостях отдельных сегментов и в совокупности интактных препаратов поясничного отдела позвоночника, а также после различных вариантов удлинения ножек (L4, L5 и L4–L5) показан в табл.1. Средний объем движения для каждого варианта удлинения ножек на каждом уровне находится в пределах доверительного интервала 95%, что указывает на отсутствие статистической значимости по сравнению с неповрежденным состоянием.

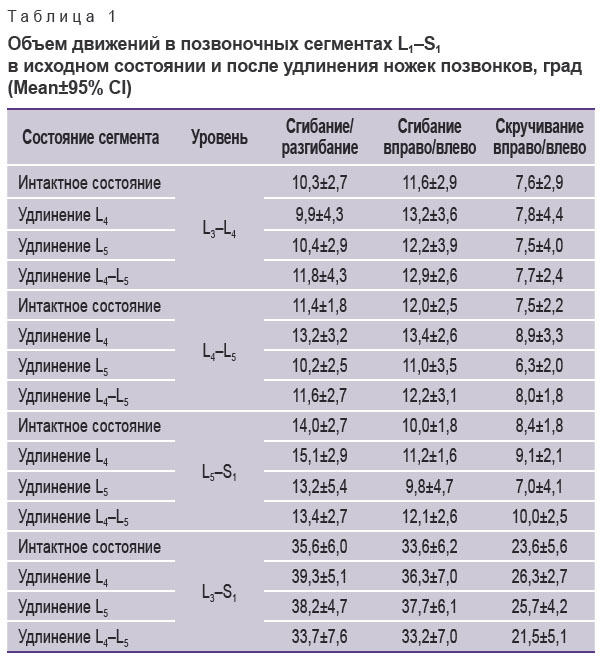

Таблица 1. Объем движений в позвоночных сегментах L1–S1 в исходном состоянии и после удлинения ножек позвонков, град (Mean±95% CI)


Сохранение стабильности в препарате поясничного отдела позвоночника было охарактеризовано посредством построения так называемой кривой «нагрузка–смещение». В ходе эксперимента установлено, что типичные кривые зависимости степени смещения на уровне L4–L5 от приложения момента сил при сгибании/разгибании с нагрузкой на сжатие 400 Н имели схожий вид как в случае интактных ножек, так и после их удлинения на уровнях L4, L5 и L4–L5 (рис. 4).

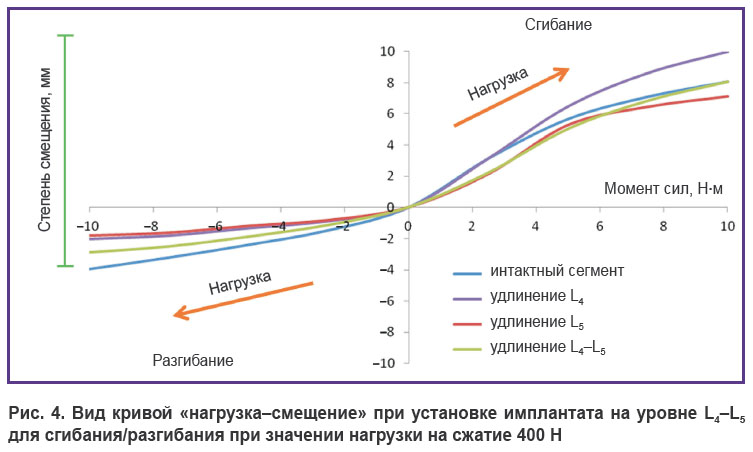

yashin-ris-4.jpg Рис. 4. Вид кривой «нагрузка–смещение» при установке имплантата на уровне L4–L5 для сгибания/разгибания при значении нагрузки на сжатие 400 Н

Таким образом, анализ объема движений при проведении исследования in vitro на анатомических препаратах позвоночного столба позволил подтвердить наше предположение о том, что остеотомия ножек позвонков и их последующее удлинение с помощью установленных имплантатов на одном или нескольких уровнях не приведут к развитию нестабильности в данном ПДС и к формированию синдрома смежного уровня.

Методы компьютерного моделирования. В настоящее время методы компьютерного моделирования активно применяются для оценки биомеханических факторов, оказывающих влияние на функционирование позвоночника в норме и при различных патологических состояниях или же на установленные фиксирующие конструкции и имплантаты [25]. Одним из наиболее распространенных является метод конечных элементов, применению которого для оценки функционального состояния позвоночника уделяли внимание многие научные группы [26, 27]. В процессе проведения математических расчетов данным методом создается модель позвоночного сегмента с моделированием тканей межпозвонкового диска (для базовой субстанции объема фиброзного кольца используется модель гиперупругого материала Муни–Ривлина; пульпозное ядро в большинстве случаев моделируется несжимаемой жидкостью), костной ткани позвонка (модель изотропного материала), материала имплантата [28] (рис. 5, а). В большинстве исследований моделируется жесткая фиксация нижнего позвонка (L5 или S1) позвоночного сегмента, к которому прикладываются различные варианты нагрузки: как в виде чистых изгибающих моментов в трех плоскостях, так и комбинированные нагрузки с оценкой изменения объема движений и внутридискового давления в каждом ПДС.

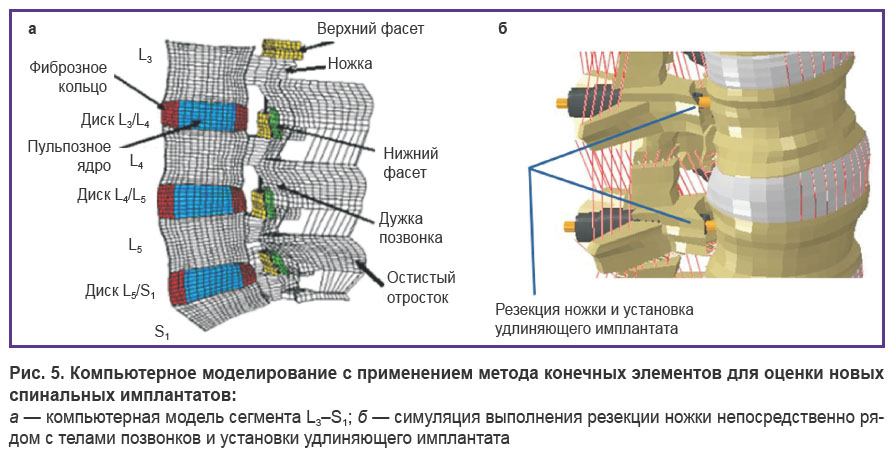

Рис. 5. Компьютерное моделирование с применением метода конечных элементов для оценки новых спинальных имплантатов:

а — компьютерная модель сегмента L3–S1; б — симуляция выполнения резекции ножки непосредственно рядом с телами позвонков и установки удлиняющего имплантата


В настоящем исследовании метод конечных элементов был применен для решения двух задач:

расчета изменения площади поперечного сечения позвоночного канала и межпозвонковых отверстий после удлинения ножек;

оценки влияния данной процедуры на биомеханические свойства поясничного сегмента позвоночника.

Данная трехмерная модель сегмента L3–S1, содержащая 27 540 элементов и 32 946 узлов, описана ранее в ряде исследований [29–32]. С использованием прототипов была создана компьютерная трехмерная модель имплантата. Далее в программном обеспечении существующей модели поясничного отдела позвоночника проведена имитация одноуровневого удлинения ножек на уровнях L4 и L5 и двухуровневого — на уровнях L4–L5 (рис. 5, б). С использованием интегрированного программного обеспечения были измерены площадь позвоночного канала и межпозвонкового отверстия до и после билатерального удлинения ножек на 2, 3 и 4,5 мм.

С использованием интегрированного программного обеспечения вычислялись площади позвоночного канала и межпозвонковых отверстий на уровнях L3–L4, L4–L5 и L5–S1 до и после билатерального удлинения ножек на 2, 3 и 4,5 мм (табл. 2). Из таблицы видно, что увеличение площади поперечного сечения как позвоночного канала, так и межпозвонкового отверстия зависит от величины удлинения ножки. На уровне диска L4–L5 при удлинении ножек L4 на 2, 3 и 4,5 мм площадь поперечного сечения позвоночного канала увеличивается на 10, 15 и 22% соответственно, а при удлинении обеих ножек L4–L5 — на 13, 20 и 30% соответственно. При удлинении ножек L5 на 2, 3 и 4,5 мм площадь поперечного сечения межпозвоночного отверстия увеличивается на 13, 20 и 29% соответственно, а при одновременном удлинении обеих ножек L4и L5 — на 17, 26 и 40% соответственно.

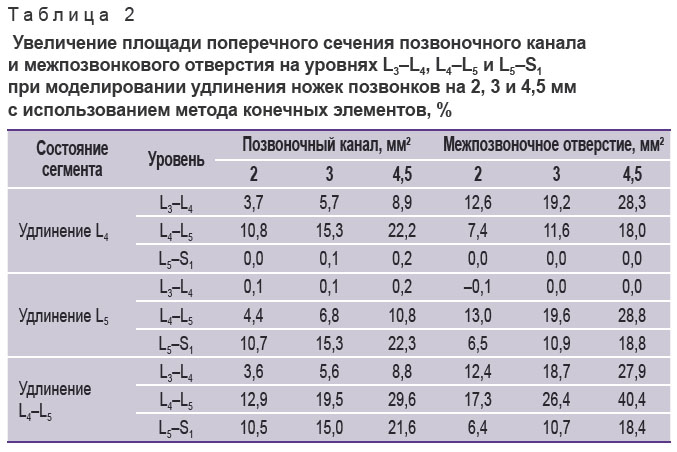

yashin-tablitsa-2.jpg Таблица 2. Увеличение площади поперечного сечения позвоночного канала и межпозвонкового отверстия на уровнях L3–L4, L4–L5 и L5–S1 при моделировании удлинения ножек позвонков на 2, 3 и 4,5 мм с использованием метода конечных элементов, %

Рассчитанные в пакете программ метода конечных элементов диапазоны движений для различных вариантов удлинения ножек позвонков анализировались на уровнях L3–L4, L4–L5, L5–S1 и L3–S1. Полученные данные затем сравнивались с наблюдаемым объемом движений сегментов в исследовании на анатомических препаратах. Во всех случаях предсказанные движения модели с помощью метода конечных элементов находились в пределах или были близки к 95% доверительному интервалу средних значений, полученных эмпирически. Это подтвердило возможность дальнейшего использования данной модели.

При оценке установленного объема движений выявлено, что по мере увеличения степени удлинения ножки в случаях латерального сгибания и скручивания существенных изменений исходных значений не происходит, в случае разгибания — ограничение объема движений минимальное, а в случае сгибания выявлено существенное увеличение ограничения движения (рис. 6).

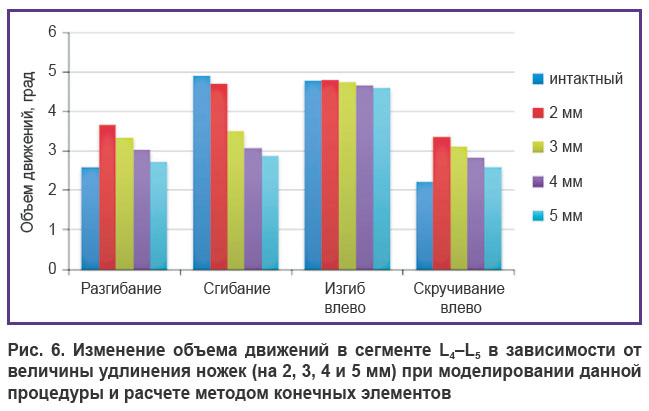

yashin-ris-6.jpg Рис. 6. Изменение объема движений в сегменте L4–L5 в зависимости от величины удлинения ножек (на 2, 3, 4 и 5 мм) при моделировании данной процедуры и расчете методом конечных элементов

Таким образом, методы компьютерного моделирования позволили оценить степень увеличения размеров позвоночного канала и подтвердить полученные ранее на анатомических препаратах выводы о том, что установка данных имплантатов не приведет к развитию синдрома смежного уровня.

Заключение

В настоящей статье представлены различные этапы доклинического тестирования инновационной технологии применения имплантатов для удлинения ножек позвонков при коррекции дегенеративного поясничного стеноза. Полученные результаты позволяют сделать вывод о целесообразности использования винтообразных имплантатов в новой малоинвазивной технологии остеотомии и последующего удлинения ножек поясничных позвонков. Установлены высокая степень надежности разработанной системы, ее потенциальная эффективность в плане устранения стеноза поясничного отдела позвоночника, а также определено отсутствие существенного отрицательного влияния на функциональное состояние пациента.

Благодарности. Авторы выражают признательность за оказанную помощь при проведении исследований, представленных в настоящей статье, А. Киапо, Д.Б. Спенцинеру, Л.А. Феррара, В.К. Гоел.

Финансирование исследования и конфликт интересов. Исследование не финансировалось какими-либо источниками, и конфликты интересов, связанные с данным исследованием, отсутствуют-
