Применение феноменологической математической модели для воспроизведения эффекта взаимодействия эндогенных и экзогенных осцилляций при нейробиоуправлении

И.В. Нуйдель, A.В. Колосов, В.А. Демарева, В.Г. Яхно

Ключевые слова: нейроинтерфейс; электроэнцефалограмма; ЭЭГ; нейробиоуправление; ритмы мозга; математическая модель; таламокортикальная система.

Цель исследования — оценить возможность применения феноменологической математической модели элементарной таламокортикальной ячейки для описания частотно-временных откликов реальной таламокортикальной системы, а именно различных модуляций альфа-ритма, с воспроизведением на модели динамики сигнала в ходе нейробиоуправления.

Материалы и методы. Экспериментальная часть работы — резонансное нейробиоуправление с двойной обратной связью на базе программно-аппаратного комплекса BioFeedBack2 — проводилась по гибридному протоколу: фон — до/после: 2-минутная запись фоновой вертексной ЭЭГ (активный электрод — Сz, заземляющий и референтный электроды на мочках ушей); cканирование по частоте — 210 с: воздействие импульсным инфракрасным излучением с сальтаторно нарастающей частотой от 8 до 14 Гц (шаг по частоте — 0,1 Гц, шаг по времени — 3 с) и музыкоподобным звуковым сигналом, тональность и громкость которого определяются пиковой амплитудой в спектре текущей ЭЭГ в диапазоне 8–14 Гц. Характеристическое время обратной связи — 10 мс, точность по частоте — 0,2–0,4 Гц. В звуковой сигнал добавлены периодические шумовые импульсы, предъявляемые с частотой, соответствующей фоновой ЧСС.

Для расчетов использована ранее разработанная феноменологическая модель элементарной таламокортикальной ячейки, включающая в себя взаимодействующие модули, соответствующие таким нейронным модулям мозга, как таламус, кора и ретикулярные ядра таламуса.

Результаты и обсуждение. На феноменологической математической модели элементарной таламокортикальной ячейки получены частотно-временные отклики модельного сигнала, повторяющего частотное поведение реального сигнала ЭЭГ. Модель воспроизводит эффект изменения базового альфа-ритма внешним воздействием, для которого известны параметры таламокортикальной системы. В дальнейшем эта информация позволит усовершенствовать существующие процедуры биоуправления с обратной связью, способствующие активизации познавательной деятельности человека, так как известно, что путем проведения комплекса тренировок удается управлять частотой альфа-ритма (нейробиоуправление) таким образом, что у испытуемых по объективным показателям психофизической диагностики происходит усиление когнитивной деятельности, а по их субъективным оценкам — улучшается самочувствие в целом.

Заключение. В работе продемонстрирован нейроинформационный подход к персонализированному управлению ритмами мозга: на феноменологической модели таламокортикальной ячейки удается воспроизводить индивидуальные особенности сложной системы обработки информации.

Введение

Задачей сегодняшнего дня является персонализированный подход к медицинской диагностике, исследованиям и оказанию медицинской помощи [1, 2]. Для развития этого актуального направления необходимо совершенствование симуляторов сложных систем, позволяющих наглядно продемонстрировать наличие взаимных связей, прямых и обратных, между диагностической информацией (например, между сигналами ЭЭГ или ЭКГ) и информационными маркерами психофизического состояния обследуемого человека (объективными, полученными в результате измерений, и субъективными, полученными путем опроса). Технологии «интерфейс мозг–компьютер» [3] и «нейробиоуправление» направлены на достижение именно этой цели. В основе технологий лежат методы модуляции активности мозга с помощью сигналов обратной связи от биопотенциалов мозга, в частности от собственных ритмических процессов человека, а именно его ЭЭГ, что и является нейробиоуправлением [4, 5]. Феноменологическая модель служит примером симулятора сложной системы преобразования сигналов человеком.

В задачи входило выявить, как преобразуется сигнал в обрабатывающей информацию таламокортикальной системе; что произойдет, если в систему подать частотно-модулированный сигнал с линейно увеличивающейся частотой.

Материалы и методы

Описание нейронных модулей феноменологической модели таламокортикальной системы. В экспериментальных нейрофизиологических исследованиях выявлено, что взаимосвязанные нейрональные модули: кора, ретикулярные ядра таламуса, специфический таламус — играют важную роль в процессах обработки информации. Взаимодействующие звенья таламокортикальной цепи определяют архитектуру феноменологической модели таламокортикальной ячейки.

В реальности структура одного нейронного модуля состоит из ансамблей пирамидных нейронов и тормозных интернейронов коры, нейронов специфических таламических ядер и тормозных нейронов ретикулярного ядра таламуса, связанных между собой. Схема межмодульного взаимодействия показана на рис. 1 [6]. Таламус — сложное полифункциональное образование, включающее релейные ядра, где переключается афферентация от органов чувств в соответствующие области коры больших полушарий. Другими словами, в специфических (сенсорных, или релейных) ядрах таламуса происходит синаптическое переключение сенсорной информации с аксонов восходящих афферентных путей на следующие, конечные, нейроны, отростки которых идут в соответствующие сенсорные проекционные области коры больших полушарий. Например, специфическим ядром зрительной сенсорной системы является латеральное коленчатое тело, имеющее прямые связи с затылочными (зрительными) проекционными областями коры больших полушарий [6].

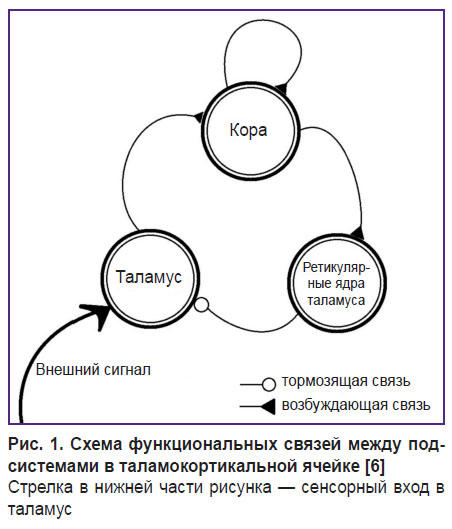

Рис. 1. Схема функциональных связей между подсистемами в таламокортикальной ячейке [6]

Стрелка в нижней части рисунка — сенсорный вход в таламус

В нормальных условиях функционирования в таламокортикальной системе происходит следующее: 1) внешний сигнал активирует вначале нейроны специфического (релейного) ядра таламуса; 2) по таламокортикальному пути возбуждение поступает в кору, причем корковые пирамидные нейроны связаны с тормозными интернейронами, которые могут определенным образом модулировать их активность; 3) дальнейшее распространение возбуждения происходит по нисходящим корково-таламическим путям к специфическому и ретикулярному ядрам таламуса; 4) последнее связано с релейным ядром таламуса тормозными связями и может прерывать поступление возбуждения из специфического таламического ядра в кору.

Ретикулярное ядро таламуса является своеобразными воротами для сенсорной информации, поступающей в кору. Оно не имеет прямого выхода на кору, но вместе с тем получает входные сигналы от коры и других ядер таламуса и, по-видимому, выполняет функцию внутриталамического регулятора.

Тормозное действие ретикулярных ядер таламуса пресекает «строб» активности, во время которого, например, происходит выделение признака исходного сенсорного сигнала в коре головного мозга человека и животных; за ним следует период неактивности. В результате после прохождения входного сигнала через таламокортикальную систему на коре формируется прерывистое, стробированное представление исходного сенсорного сигнала.

В работе рассматривается сосредоточенная модель функционирования таламокортикальной системы без учета строения внутренних структурных модулей системы: таламическое специфическое ядро; тормозное ретикулярное неспецифическое ядро таламуса; кора, связанная с ядрами таламуса [7].

Для расчетов использована ранее разработанная феноменологическая модель элементарной таламокортикальной ячейки [7], включающая в себя взаимодействующие модули, соответствующие таким нейронным модулям мозга, как таламус, кора и ретикулярные ядра таламуса. Данная феноменологическая модель, которая соответствует схеме на рис. 1, описывается системой дифференциальных уравнений для моделирования обработки внешнего сигнала между таламусом, корой и ретикулярными ядрами таламуса:

где U₁, U₂, U₃— усредненная активность нейронов выбранных участков таламуса, коры и ретикулярных ядер таламуса соответственно; _i — характерное время затухания активности в соответствующих нейронных ансамблях; k_i — амплитуда генерации импульсной активности соответствующими нейронными ансамблями; T_i — усредненные значения для порогов возбуждения соответствующих нейронных ансамблей; U_ex — входной сигнал, поступающий на таламус; k_ij — коэффициенты взаимной связи между подсистемами в таламокортикальной ячейке; F_i[ ] — ступенчато-образные функции, крутизна которых характеризует разброс величин порогов около усредненных значений в рассматриваемом ансамбле (другое название: функции энергообеспечения); в квадратных скобках — аналог постсинаптического потенциала на мембранах соответствующих ансамблей нейронов; i=1, 2, 3.

Так как все внешние входы коры связаны с таламическими структурами, на модели проведены расчеты сигналов и их спектров в случае частотной модуляции таламического сигнала внешним сигналом с линейно возрастающей частотой.

Входной сенсорный сигнал является частотно-модулированным (в психофизическом эксперименте он аналогичен инфракрасному высокочастотному модулированному сигналу по отношению к собственной частоте сигнала ЭЭГ). Сигнал от переменной коры аналогичен интегральному биоэлектрическому сигналу ЭЭГ.

Протокол нейробиоуправления. Резонансное нейробиоуправление с двойной обратной связью на базе программно-аппаратного комплекса BioFeedBack2 проводится по гибридному протоколу: фон — до/после: 2-минутная запись фоновой вертексной ЭЭГ (активный электрод — Сz, заземляющий и референтный электроды на мочках ушей); cканирование по частоте — 210 с: воздействие импульсным инфракрасным излучением с сальтаторно нарастающей частотой от 8 до 14 Гц (шаг по частоте — 0,1 Гц, шаг по времени — 3 с) и музыкоподобным звуковым сигналом, тональность и громкость которого определяются пиковой амплитудой в спектре текущей ЭЭГ в диапазоне 8–14 Гц. Характеристическое время обратной связи — 10 мс, точность по частоте — 0,2–0,4 Гц. В звуковой сигнал добавлены периодические шумовые импульсы, предъявляемые с частотой, соответствующей фоновой ЧСС [1, 5].

В ходе эксперимента мерцающая (с линейно увеличивающейся частотой) инфракрасная лампа направлена на закрытые глаза испытуемого. ЭЭГ снимается до воздействия на него импульсным инфракрасным излучением, в процессе воздействия и после воздействия. Далее выполняется построение динамического спектра сигнала.

В норме динамический спектр сигналов ЭЭГ от человека имеет вид, показанный на рис. 2, б. Различиями для каждого отдельного испытуемого являются лишь основная собственная частота альфа-ритма в диапазоне от 8 до 12 Гц и ширина спектрального размытия вокруг нее.

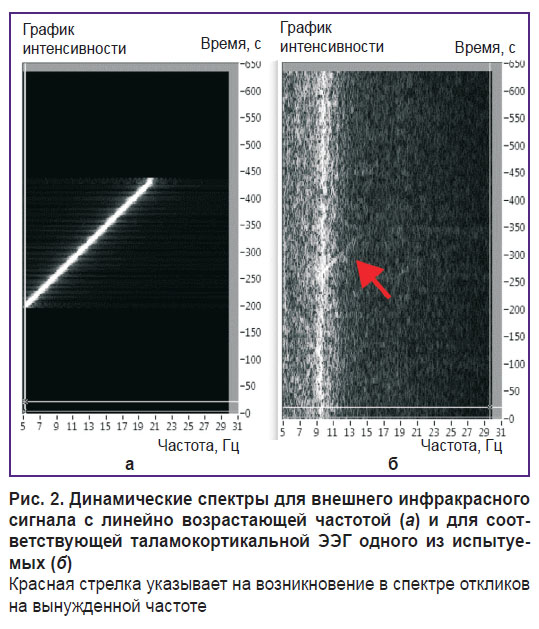

Рис. 2. Динамические спектры для внешнего инфракрасного сигнала с линейно возрастающей частотой (а) и для соответствующей таламокортикальной ЭЭГ одного из испытуемых (б)

Красная стрелка указывает на возникновение в спектре откликов на вынужденной частоте

Установлено, что, находясь под внешним воздействием, таламокортикальная система испытуемого работает в режиме вынужденных колебаний в течение определенного интервала времени (см. рис. 2). Этот интервал появляется в момент, когда частота внешнего сигнала выше собственной частоты таламокортикальной системы, и существует до тех пор, пока частота внешнего сигнала не станет настолько большой, что испытуемый будет воспринимать его как постоянный, с амплитудой, равной средней величине периодического сигнала. Этот динамический режим соответствует вынужденным колебаниям заполнения с автоколебательной огибающей и очень хорошо виден на ЭЭГ при наложении на нее формы внешнего сигнала.

Результаты и обсуждение

В данной работе из всех параметров менялась только величина внешнего сигнала U_ex. Численные значения параметров: k_i=1, i=1, 2, 3; _i=1, i=1, 2, 3; T₁=0; T₂=0,5; T₃=0,5; k_ex=1; k₁₃=1; k₂₁=1; k₂₂=0; k₃₂=1. Использовалась плавно меняющаяся функция энергообеспечения F_i[]=0,5+0,5·tanh(20[]).

Для U_ex был взят сигнал, представленный на рис. 3, который аналогичен экспериментальному: частота осциллирующей части линейно возрастает.

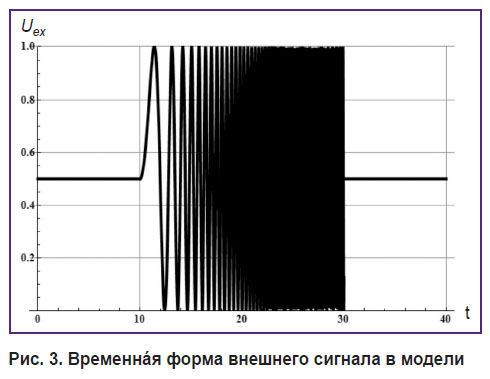

Рис. 3. Временнáя форма внешнего сигнала в модели

Отклик таламуса (U₁) для такого типа внешнего сигнала показан на рис. 4.

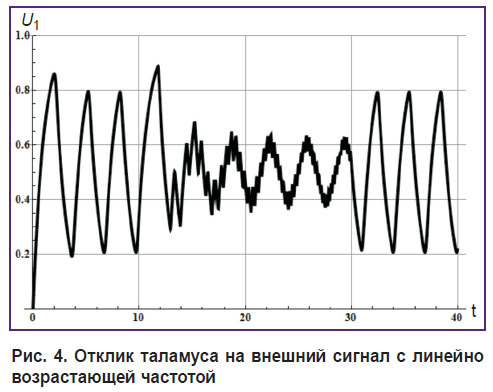

Рис. 4. Отклик таламуса на внешний сигнал с линейно возрастающей частотой

Рис. 3. и 4 демонстрируют три состояния системы: перед внешним воздействием, в процессе внешнего высокочастотного воздействия и после него. Все состояния характеризуются собственной частотой таламокортикальной системы, которая зависит от средней величины внешнего сигнала [7].

«Высокочастотное воздействие» означает, что частота внешнего сигнала существенно больше собственной частоты таламокортикальной ячейки. Динамические спектры для обоих (внешнего и таламического) сигналов изображены на рис. 5.

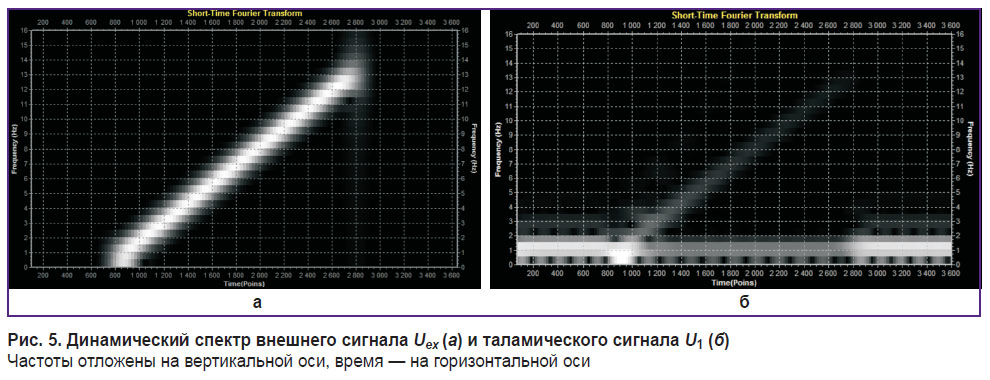

Рис. 5. Динамический спектр внешнего сигнала U_ex(а) и таламического сигнала U₁(б)

Частоты отложены на вертикальной оси, время — на горизонтальной оси

Таким образом, с помощью феноменологической математической модели элементарной таламокортикальной ячейки получены частотно-временные отклики модельного сигнала, повторяющего частотное поведение реального сигнала ЭЭГ [8, 9]. Модель воспроизводит эффект изменения базового альфа-ритма под внешним воздействием, для которого известны параметры таламокортикальной системы. Эта информация даст возможность усовершенствовать существующие процедуры биоуправления с обратной связью, способствующие активизации когнитивной деятельности человека. Проведение комплекса тренировок позволит управлять частотой альфа-ритма (нейробиоуправление) таким образом, что у испытуемых по объективным показателям психофизической диагностики будет происходить усиление когнитивной деятельности, а по их субъективным оценкам — улучшаться самочувствие в целом.

Заключение

Продемонстрирован нейроинформационный подход к персонализированному управлению ритмами мозга: на феноменологической модели таламокортикальной ячейки удается воспроизводить индивидуальные особенности сложной системы обработки информации.

Благодарность. Авторы выражают благодарность А.А. Тельных (ИПФ РАН, Н. Новгород) за программное обеспечение Signal-Spectrum View, которое было использовано для построения динамических спектров сигналов.

Финансирование исследования. Работа выполнена при поддержке Российского фонда фундаментальных исследований (гранты №18-013-01225 A, №19-015-00195 А) Министерства образования и науки РФ (проект №14.Y26.31.0022).

Конфликт интересов. Авторы подтверждают отсутствие конфликтов интересов.
