Новая технология модифицирования RGD-пептидами поверхности биодеградируемых сосудистых протезов: влияние на структуру поверхности и физико-механические свойства

Л.В. Антонова, В.Н. Сильников, Т.В. Глушкова, Л.С. Королева, И.Ю. Серпокрылова, В.В. Севостьянова, Е.О. Кривкина, Е.А. Сенокосова, А.В. Миронов, Ю.А. Кудрявцева, Л.С. Барбараш

Ключевые слова: биодеградируемые сосудистые протезы; модифицирование поверхности сосудов; RGD-пептиды; электроспиннинг; аргинин-глицин-аспарагиновая кислота.

Цель исследования — оценить эффективность новой технологии модифицирования RGD-пептидами биодеградируемых сосудистых протезов малого диаметра из полигидроксибутирата/валерата (PHBV) и поликапролактона (PCL) и ее влияние на структуру поверхности и физико-механические характеристики этих протезов.

Материалы и методы. Трубчатые полимерные протезы (матриксы, графты) диаметром 1,5 мм изготавливали методом электроспиннинга из композиции полимеров PHBV и PCL. Для модифицирования поверхности полимерных каркасов использовали гексаметилендиамин, глутаровый альдегид, нингидрин аскорбиновую кислоту, аргинин-глицин-аспарагиновую кислоту (RGD). Качество проведенной модификации оценивали с помощью нингидринового теста и посредством определения аргининсодержащего пептида. Структуру поверхности протезов до и после модифицирования изучали методом сканирующей электронной микроскопии. Оценку механических свойств проводили в условиях одноосного растяжения с определением предела прочности, относительного удлинения и модуля Юнга. В качестве контроля этих параметров использовали характеристики внутренней грудной артерии человека (a. мammaria), в качестве группы сравнения — сосудистый синтетический протез на основе линейного политетрафторэтилена (ePTFE).

Результаты. Присутствие RGD-пептидов на полимерной поверхности подтверждено с помощью теста Сакагучи на наличие аргинина. Использованный режим модифицирования не менял структуру поверхности полимерных графтов, однако привел к снижению их жесткости в 1,6 раза, прочности — в 3,9 раза, а относительного удлинения — в 1,7 раза. При этом физико-механические свойства графтов PHBV/PCL+RGD приблизились к свойствам a. мammaria.

Заключение. Разработанная технология модифицирования RGD-пептидами поверхности сосудистых графтов на основе PHBV/PCL позволила приблизить физико-механические свойства протезов PHBV/PCL+RGD к свойствам нативных сосудов без изменения структуры поверхности.

Введение

В настоящее время известно уже большое количество методов физической, химической и биологической модификации поверхности тканеинженерных конструкций, основной целью которой является повышение биосовместимости материала, выбранного для их изготовления. К изделиям, разрабатываемым для нужд сердечно-сосудистой хирургии, предъявляется целый спектр дополнительных требований, в конечном итоге гарантирующих состоятельность данных изделий после имплантации в сосудистое русло. В частности, тромборезистентность внутренней поверхности сосудистых протезов, которая в нативных сосудах обусловлена функционированием сохраненного эндотелиального слоя, — залог долгосрочной проходимости в условиях организма. В физиологических условиях эндотелий сосудов обладает высокой тромборезистентностью, продуцируя большое количество биологически активных факторов, которые связаны с гомеостазом, фибринолизом, нарушением сосудистого тонуса, проницаемостью сосудов, синтезом факторов роста [1]. Одним из решающих факторов надежности сосудистого трансплантата малого диаметра является скорейшее образование эндотелиальной выстилки на его внутренней поверхности, что может обеспечить атромбогенный эффект и полноценный просвет будущего новообразованного сосуда. Формирование эндотелиального слоя in situ после имплантации протеза (матрикса, графта) в кровоток возможно благодаря привлечению или захвату эндотелиальных прогениторных клеток из кровотока, которые после адгезии на пористой поверхности протеза способны пролиферировать и полностью заполнять поверхность, дифференцируясь далее в зрелые эндотелиальные клетки [2].

В последние годы был разработан ряд стратегий для улучшения возможностей придания полимерным поверхностям способности селективно адгезировать эндотелиальные клетки с целью ускорения эндотелизации. Большинство из них заключаются в иммобилизации или фиксации на поверхности специфических белков клеточной адгезии и биоактивных пептидов [3].

Аргинин-глицин-аспарагин (RGD) представляет собой сайт клеточной адгезии, присутствующий на многих белках внеклеточного матрикса [4]. Данная последовательность является одним из ключевых лигандов для интегринов — рецепторов, которые ответственны за клеточную адгезию, миграцию, пролиферацию, дифференцировку и выживание [5]. RGD-пептид можно считать общим интегринсвязывающим мотивом. В сравнении с белками биоактивные RGD-содержащие пептиды обладают более простой структурой и более высокой химической стабильностью. Благодаря искусственному синтезу можно получать разнообразные конфигурации RGD-пептидов, обладающие низкой иммуногенностью и разным потенциалом взаимодействия с клетками.

Различные виды синтетических материалов, модифицированных с помощью различных форм RGD, были протестированы на эффективность адгезии зрелых и прогениторных эндотелиальных клеток [6–9]. Доказано, что RGD-трипептид ускоряет эндотелизацию поверхности полимерных материалов [10–12]. Тропность к эндотелиальным клеткам делает RGD-пептиды и их конфигурации идеальными агентами для модифицирования медицинских изделий, контактирующих с кровью и требующих скорейшей эндотелизации поверхности материала.

Установлено, что на эффективность клеточной адгезии влияет не только конфигурация RGD, но и длина линкерных групп, связывающих RGD-пептид с поверхностью модифицируемой конструкции. Лучшие результаты были получены при использовании наиболее протяженных линкерных групп [13].

По данным наших предыдущих исследований, степень первичной модификации поверхности возрастала с увеличением времени обработки гексаметилендиамином. Максимальная плотность модифицирования поверхности графтов составила 8,9 нМ/см² при продолжительности модифицирования в течение 60 мин [14]. Однако при этом значимо ухудшились физико-механические характеристики протезов [15].

Известно, что основное требование к любым модифицирующим процессам — они не должны менять структуру и негативно сказываться на физико-механических характеристиках конечного изделия. Запас прочности для изделий, функционирующих в условиях пульсирующего потока крови, необходим для предотвращения образования аневризм до момента формирования новообразованной ткани in situ. Упруго-деформативные свойства должны быть приближены к свойствам нативного сосуда с целью сохранения комплайнса между сосудом и имплантируемым протезом. Вышеперечисленные требования являются особенно критичными для изделий, разрабатываемых для нужд сердечно-сосудистой хирургии.

Цель исследования — оценить эффективность новой технологии модифицирования RGD-пептидами биодеградируемых сосудистых протезов малого диаметра из полигидроксибутирата/валерата и поликапролактона и ее влияние на структуру поверхности и физико-механические характеристики протезов.

Материалы и методы

Изготовление трубчатых каркасов PHBV/PCL. Трубчатые полимерные матриксы диаметром 1,5 мм изготовлены методом электроспиннинга на приборе Nanon-01A (MECC Co. Ltd, Япония) из композиции полимеров полигидроксибутирата/валерата (PHBV) с 10% содержанием валерата (Sigma-Aldrich, США) и поликапролактона (PCL) c молекулярной массой 80 000 кДа (Sigma-Aldrich, США). В качестве растворителя использовали неполярный органический растворитель хлороформ ХЧ («Вектон», Россия). Соотношение полимеров в растворе — 1:2.

Модифицирование матриксов PHBV/PCL RGD-пептидами. Для модифицирования поверхности полимерных трубчатых каркасов PHBV/PCL диаметром 1,5 мм использовали гексаметилендиамин, глутаровый альдегид, нингидрин, аскорбиновую кислоту (Sigma-Aldrich, США) и RGD («НаноТех-С», Россия). Сначала каркасы обрабатывали 10% раствором гексаметилендиамина в смеси изопропанола и воды (соотношение 1:1) при 37^оС в течение 30 мин, что сокращало в 2 раза время проведения модификации [14, 15]. При этом, как и при дальнейших обработках, каждый графт находился в отдельном реакторе объемом 15 мл в горизонтальном положении при постоянном покачивании.

Далее трубчатые каркасы PHBV/PCL последовательно промывали трехкратным объемом следующих реакторов:

1) смесью изопропанола и воды 1:1;

2) бидистиллированной водой;

3) 0,1% раствором Тритон Х-100;

4) бидистиллированной водой.

После последней промывки трубчатые каркасы PHBV/PCL обрабатывали 2% раствором глутарового альдегида в воде в течение 3 ч при 24^оС, промывали трехкратным объемом бидистиллированной воды, затем помещали в раствор 0,2 мг/мл пептида в 50 мМ карбонатном буфере (рН=8,5), содержащем 2,5 мМ цианоборгидрида натрия, и выдерживали в течение 4 ч при 24^оС.

После присоединения RGD-пептида графты промывали трехкратным объемом реактора:

1) 0,1% раствором Тритон Х-100;

2) бидистиллированной водой.

Определение наличия аргинин-содержащего пептида [16, 17]. К 1 см² образца графта добавляли раствор 0,5 мл α-нафтола (0,01% раствор в 95% этиловом спирте с 5% мочевины). После равномерного смачивания образцов в раствор вносили 50 мкл 2 н. раствора NaOH в спирте. Через 5 мин в реакционные смеси добавляли по 0,5 мл раствора брома (2% раствор в 8% водном растворе NaOH). Образец инкубировали 12 ч при комнатной температуре. Окрашивание его в оранжево-красный цвет свидетельствовало о наличии гуанидиновой группы аргинина.

Сканирующая электронная микроскопия поверхности матриксов. Структура внутренней поверхности и толщина стенки нетканых трубчатых каркасов PHBV/PCL размером 0,5×0,5 мм, немодифицированных и модифицированных RGD-пептидами (n=5 в каждой группе), была изучена на сканирующем электронном микроскопе S-3400N (Hitachi, Япония) в условиях высокого вакуума. Для исследования образцы напыляли золотом и палладием на вакуумной установке SC-7640 (Quorum Technologies, Англия).

Физико-механические испытания биодеградируемых сосудистых протезов. Оценку механических свойств проводили в условиях одноосного растяжения в соответствии с ГОСТ 270-75. Вырубку образцов осуществляли в продольном направлении сосудистого сегмента. Для контроля использовали параметры внутренней грудной артерии человека (a. mammaria) в качестве «золотого стандарта». Сегменты a. mammaria забирали при проведении операции аортокоронарного шунтирования у пациентов, подписавших Договор информированного согласия на забор материала. В качестве сравнительной группы исследовали сосудистый синтетический протез на основе политетрафторэтилена (ePTFE), широко используемый в сердечно-сосудистой хирургии.

Испытания проведены на универсальной испытательной машине Zwick/Roell (Zwick GmbH, Германия) с использованием датчика с номинальной силой 50 Н при скорости перемещения траверсы 10 мм/мин. Предел прочности материала оценивали как максимальное напряжение при растяжении (МПа) до начала разрушения, а упруго-деформативные свойства — по относительному удлинению до начала разрушения образца (%) и модулю Юнга (МПа), который определяли в диапазоне физиологического давления (80–120 мм рт. ст.).

Статистика. Обработку полученных данных проводили общепринятыми методами статистики при помощи пакета прикладных программ для обработки медицинской и биологической информации Statistica 6.0 (StatSoft, Inc., США). Характер распределения в выборках оценивали при помощи критерия Колмогорова–Смирнова. При распределении, отличном от нормального, данные представлены как медиана (Ме) и квартили (25% и 75%). При нормальном распределении данные представлены как средняя (М) и ошибка средней (σ). Статистическую значимость различий между двумя независимыми группами оценивали с помощью непараметрического U-критерия Манна–Уитни или t-критерия Стьюдента. Достоверными считали различия при уровне значимости р<0,05.

Результаты и обсуждение

Плотность модифицирования поверхности протезов RGD-пептидами при продолжительности модифицирования в течение 30 мин составила 6,3 нМ/см². Наличие пептидов на полимерной поверхности подтверждено с использованием теста Сакагучи на наличие аргинина [16, 17]. Окраска образца не исчезала после промывки, что свидетельствовало о ковалентной пришивке пептида. Контрольный образец, не содержащий RGD-пептида, окрашивался в светло-желтый цвет, окраска его исчезала при промывках. Таким образом, была подтверждена эффективность модифицирования RGD-пептидами поверхности трубчатых каркасов PHBV/PCL с продолжительностью времени модификации 30 мин, что значительно укорачивает время проведения процедуры модифицирования.

Модифицированные и немодифицированные RGD-пептидами графты PHBV/PCL обладали высокопористой структурой с толщиной стенки 170–250 мкм и гомогенными волокнами (рис. 1).

Рис. 1. Сканирующая электронная микроскопия графтов PHBV/PCL, немодифицированных и модифицированных RGD-пептидами:

а — поперечный срез стенки немодифицированного PHBV/PCL, ×200; б — внутренняя поверхность немодифицированного PHBV/PCL, ×1000; в — поперечный срез стенки PHBV/PCL + RGD, ×150; г — внутренняя поверхность PHBV/PCL + RGD, ×1000

Средний диаметр волокон и средняя площадь пор в графтах составили соответственно 2,63±1,14 мкм и 47,13±23,00 мкм² при пористости около 50,0%. Модификация RGD-пептидами статистически значимо не влияла на данные показатели. В отличие от немодифицированных образцов полимерные графты, конъюгированные с RGD-пептидами, имели выпуклости на нитях полимера. Данные неровности предположительно представляют собой иммобилизованные на поверхности RGD-биомолекулы.

Сосудистый протез на основе ePTFE по упруго-деформативным свойствам достоверно не отличался, а по прочностным характеристикам — в 3,9 раза превосходил a. mammaria, p<0,05 (см. таблицу).

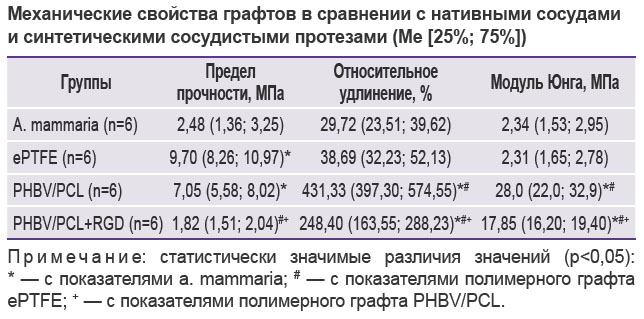

Механические свойства графтов в сравнении с нативными сосудами и синтетическими сосудистыми протезами (Me [25%; 75%]

Обнаружено, что механические свойства немодифицированных сосудистых протезов на основе PHBV/PCL не соответствовали таковым у нативных сосудов и синтетических сосудистых протезов на основе ePTFE, характеризуясь высокой жесткостью, прочностью и относительным удлинением. Значения модуля Юнга графтов PHBV/PCL в 10 раз превысили значения данного показателя у a. mammaria (p<0,05). Прочность немодифицированных графтов PHBV/PCL была выше в 2,8 раза, а относительное удлинение — в 14,5 раза относительно a. mammaria (p<0,05). При этом прочность не отличалась от таковой у синтетического сосудистого протеза на основе ePTFE (p<0,05).

Особенно критичным показателем для осуществления последующего комплайнса с сосудом, в который планируется имплантировать протез, является жесткость. Значимые несовпадения данных показателей протезируемого сосуда и сосудистого протеза могут в последующем провоцировать гипертрофию неоинтимы или тромбоз. Поэтому устранение жесткости являлось основной задачей при модификации RGD-пептидами сосудистых графтов на основе PHBV/PCL.

Модифицирование RGD-пептидами графтов PHBV/PCL привело к изменению физико-механических характеристик образцов (см. таблицу): отмечено снижение относительного удлинения в 1,7 раза на фоне снижения жесткости в 1,6 раза относительно немодифицированных аналогов (р<0,05).

После проведенной модификации RGD-пептидами предел прочности сосудистых графтов PHBV/PCL стал в 3,9 раза ниже (р>0,05), чем до модификации, что привело к нивелированию разницы в данных показателях с a. mammaria. При этом графты PHBV/PCL+RGD имели статистически значимо бóльшую способность к удлинению (в 8,4 и 6,4 раза соответственно) и высокую жесткость (в 7,6 и 7,7 раза соответственно) относительно данных показателей a. mammaria и синтетических протезов из ePTFE (р>0,05).

Ответная реакция материалов на механическую нагрузку при повышенном сопротивлении проявляется ростом напряжения в материале при незначительных удлинениях, что мы и наблюдаем для графтов вне зависимости от модификации в диапазоне физиологических нагрузок. Несмотря на достоверное снижение жесткости и относительного удлинения графтов PHBV/PCL при модифицировании RGD-пептидами (р≤0,05), графики, отражающие соотношения напряжение/деформация, демонстрируют механическое поведение модифицированных графтов, отличное от a. mammaria и ePTFE (рис. 2).

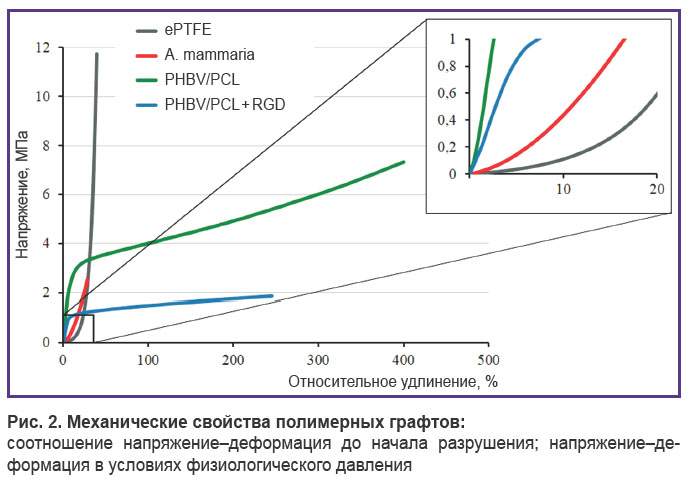

Рис. 2. Механические свойства полимерных графтов:

соотношение напряжение–деформация до начала разрушения; напряжение–деформация в условиях физиологического давления

Данный факт указывает на необходимость дальнейших исследований, направленных на оптимизацию упруго-деформативных свойств полимерных графтов.

Заключение

Использованный в данной работе режим модифицирования полимерных биодеградируемых трубчатых каркасов из PHBV/PCL RGD-пептидами продолжительностью 30 мин не привел к статистически значимому изменению структуры их поверхности. При этом после проведенного модифицирования снизилась жесткость графтов и их способность к удлинению, что приблизило физико-механические свойства сосудистых протезов PHBV/PCL + RGD к свойствам нативных сосудов.

В дальнейших экспериментах по проведению модифицирования биодеградируемых трубчатых каркасов необходим более тщательный подбор оптимальных значений времени и режимов воздействия модифицирующих агентов на полимер. Это необходимо как для достижения максимального качества модификации, так и для предупреждения пагубного воздействия на полимерную поверхность используемых в методике модифицирования пептидами поверхностно-активных веществ.

Финансирование исследования. Исследование выполнено в Научно-исследовательском институте комплексных проблем сердечно-сосудистых заболеваний и в Институте химической биологии и фундаментальной медицины Сибирского отделения РАН за счет средств интеграционного проекта «Биодеградируемый сосудистый графт малого диаметра, модифицированный функционально активными пептидами» комплексной программы фундаментальных научных исследований Сибирского отделения РАН II.1 (№0546-2018-0001). Блок работ Научно-исследовательского института комплексных проблем сердечно-сосудистых заболеваний — «Разработка научных основ изготовления и модификации биодеградируемого сосудистого графта и его тестирования in vitro». Блок работ Института химической биологии и фундаментальной медицины — «Модификация полимерного каркаса функционально активными пептидами и оценка качества проведенной модификации».

Конфликт интересов. У авторов нет конфликта интересов.
