Двухфотонная микроскопия стромы молочной железы ex vivo для использования в экспресс-диагностике рака

Е.А. Сергеева, М.Ю. Кириллин, В.В. Дуденкова, М.В. Павлов, Н.Ю. Орлинская, Н.М. Шахова

Ключевые слова: двухфотонная микроскопия; генерация второй гармоники; двухфотонно-возбуждаемая автофлюоресценция; молочная железа; строма; фиброаденома; карцинома.

Цель исследования — оценка возможности экспресс-анализа ex vivo биопсийных образцов тканей молочной железы с помощью двухфотонной микроскопии (ДФМ).

Материалы и методы. Объектами исследования послужили образцы тканей молочной железы, полученные в ходе плановой трепан-биопсии. Проведено сравнение ДФМ-изображений стромы молочной железы в биопсийных ex vivo образцах и в неокрашенных депарафинированных срезах толщиной 10 мкм. В исследование включены образцы от пациенток с фиброаденомой (2 случая), карциномой in situ (1 случай) и инвазивной карциномой неспецифического типа I–II степени (4 случая). В рамках численной обработки ДФМ-изображений выполнено построение карт фактора дезорганизации коллагена, основанного на пространственном Фурье-анализе.

Результаты. Продемонстрирована возможность применения метода ДФМ для выявления ремоделирования стромы тканей молочной железы при доброкачественных и злокачественных изменениях с использованием биопсийных образцов. Получены характерные изображения биопсийных образцов и срезов стромы молочной железы в норме, при фиброаденоме и при различных вариантах карциномы, выявлены качественные отличия между типичными изображениями доброкачественных и злокачественных новообразований молочной железы. Изучены изменения структуры коллагеновых волокон и наличие/отсутствие эластиновых волокон при рассмотренных патологических состояниях молочной железы. Показаны различия ДФМ-изображений биопсийных ex vivo образцов и депарафинированных срезов, что может быть результатом искажения формы волокон в процессе обработки образцов. Предложенный алгоритм количественной обработки изображений позволяет объективизировать результаты визуализации, что является существенным шагом на пути к автоматизированной экспресс-диагностике.

Заключение. Двухфотонная микроскопия обладает высоким потенциалом в качестве метода экспресс-биопсии при первичной диагностике тканей молочной железы, а также при интраоперационном применении.

Введение

Рак молочной железы (РМЖ) в настоящее время является наиболее распространенным типом рака среди женщин во всем мире, демографические тенденции указывают на постоянное увеличение заболеваемости. По прогнозам, только на территории Европейского Союза к 2020 г. будет регистрироваться около 394 000 новых случаев РМЖ и 100 000 смертельных исходов среди пациентов с РМЖ ежегодно [1]. За последние десятилетия подходы к лечению РМЖ претерпели существенные изменения, в настоящее время основной тенденцией является проведение органосохраняющих операций [2–4], требующих интраоперационной оценки адекватности резекции опухоли. При этом известно, что злокачественные опухоли характеризуются существенной гетерогенностью. Метод срочной экспресс-биопсии, к сожалению, имеет ряд ограничений, связанных как с гетерогенностью опухолей, так и с холодовой деформацией материала во время приготовления препарата, что ухудшает качество диагностики. В связи с этим актуальным является развитие методов, позволяющих провести быструю морфологическую диагностику больших объемов тканей без их дополнительной обработки.

В последние годы активно развиваются методы оптической экспресс-биопсии для диагностики рака, в том числе РМЖ [5–8]. Они основаны на принципах оптической мультиспектральной визуализации клеточной структуры биотканей и позволяют ответить на ряд вопросов, от которых зависит выбор тактики лечения злокачественных опухолей: морфологический тип опухоли, наличие злокачественных клеток в линии резекции при органосохраняющих операциях, наличие специфических молекулярных маркеров [9]. Методы оптической экспресс-биопсии позволяют осуществлять визуализацию как in vivo, так и ex vivo для постоперационных образцов (так называемых fresh tissue samples).

Одной из технологий для оптической биопсии нативных образцов биоткани является двухфотонная микроскопия (ДФМ) [10], которая применяется при анализе опухолей различных локализаций [11–15]. В ее основе лежит принцип лазерной сканирующей микроскопии (ЛСМ) [16], в качестве источника используется импульсный фемтосекундный лазер ИК-диапазона, а изображение формируется путем одновременной регистрации сигналов генерации второй гармоники (ГВГ) от коллагена и двухфотонно-возбуждаемой автофлюоресценции (ДВАФ) от эластина и компонентов цитоплазмы клеток в видимом спектральном диапазоне. Визуализация структуры биотканей методом ДФМ выполняется с микронным пространственным разрешением и не требует дополнительного окрашивания, что позволяет удовлетворять требованиям интраоперационного применения.

Целью настоящей работы явилась разработка подходов к экспресс-анализу ex vivo биопсийных образцов тканей молочной железы с помощью двухфотонной микроскопии.

Исследована возможность отслеживания методом ДФМ трансформации структуры стромы тканей молочной железы при доброкачественных и злокачественных изменениях с использованием образцов, полученных при биопсийном диагностическом исследовании опухолей (фиброаденомы и различных вариантов карциномы), а также возможность выявления качественных отличий между типичными изображениями доброкачественных и злокачественных новообразований.

Материалы и методы

Двухфотонная микроскопия. Объектами исследования являлись биопсийные образцы тканей молочной железы, полученные от 7 пациенток, у которых по результатам гистологического исследования были диагностированы фиброаденома (2 случая), карцинома in situ (1 случай) и инвазивная карцинома неспецифического типа I–II степени злокачественности (4 случая). Биопсийный материал в виде столбика тканей молочной железы был получен в ходе плановой трепан-биопсии под УЗ-контролем. В течение 60 мин после биопсии неокрашенные образцы визуализировали на установке лазерной сканирующей микроскопии LSM 510 META (Carl Zeiss, Германия), оснащенной инвертированным микроскопом. В качестве возбуждающего излучения использовали импульсный фемтосекундный лазер Mai Tai HP (Spectra Physics, США) с частотой следования импульсов 80 МГц и их длительностью 100 фс. Образцы размещали на покровном стекле толщиной 170 мкм. Визуализацию осуществляли в отражательном режиме с помощью масляно-иммерсионного объектива EC Plan-Neofluar 40×/1.3 NA (Carl Zeiss, Германия). Изображения размером 1024×1024 пикселя строили путем сканирования остро сфокусированным лазерным пучком, поле зрения — 318×318 мкм. Средняя мощность лазерного излучения на образце составляла менее 2 Вт. ДФМ-визуализацию выполняли при возбуждении на длине волны 800 нм, регистрацию сигнала ГВГ от коллагена осуществляли в спектральном интервале 385–415 нм, а сигнала ДВАФ от эластина и клеток — в интервале 460–600 нм. При визуализации ГВГ-изображение кодировали зеленым цветом, а ДВАФ-изображение — красным. Полное ДФМ-изображение формировали путем наложения двух указанных выше изображений. После ДФМ-визуализации образцы были подвергнуты стандартному гистологическому исследованию для постановки диагноза.

Гистологическое исследование. Биопсийный материал, зафиксированный в растворе нейтрального 10% формалина, подвергали стандартной гистологической проводке на аппарате Excelsior ES (Thermo Scientific, США). После проводки изготовляли парафиновые блоки с использованием заливочной станции HistoStar (Thermo Scientific, США). Серийные срезы толщиной 4–6 мкм получали на микротоме Microm HM 325 (Thermo Scientific, США). Срезы окрашивали гематоксилином и эозином при помощи станции для окраски Gemini AS (Thermo Scientific, США), после чего выполняли рутинное гистологическое исследование на микроскопе Leica 2500 (Leica Microsystems, Германия). Срезы толщиной 10 мкм, полученные с тех же блоков, депарафинировали и исследовали методом ДФМ без дополнительного окрашивания.

Численная обработка. Для численной характеризации степени упорядоченности коллагена использовали метод пространственного Фурье-анализа изображений. Принципы такого анализа были ранее предложены в работе [17] и позднее применены для оценки структуры стенок артерий [18, 19] и возрастных изменений кожи [20, 21]. Численному анализу подвергались ГВГ-изображения биопсийных образцов тканей молочной железы, формируемые с помощью регистрации нелинейно-оптического отклика коллагена. Двухмерный Фурье-спектр изображения упорядоченных волокон в области низких пространственных частот обычно имеет колоколообразную форму. Его сечение по определенному уровню, выбираемому эмпирически, аппроксимируется эллипсом с наименьшим среднеквадратичным отклонением, по которому вычисляется фактор дезорганизации (ФД), равный отношению короткой к длинной полуоси выбранного эллипса. Значения ФД лежат в пределах от 0 до 1. Стремление ФД к 1 означает равенство полуосей эллипса (окружность), что соответствует отсутствию выделенного направления в укладке волокон, т.е. их дезорганизации. Значения ФД, близкие к 0, означают существенную разницу в длине полуосей, что свидетельствует о наличии выделенного направления укладки волокон и их упорядоченности (рис. 1). Программа для вычисления ФД по ГВГ-изображениям реализована в среде MATLAB.

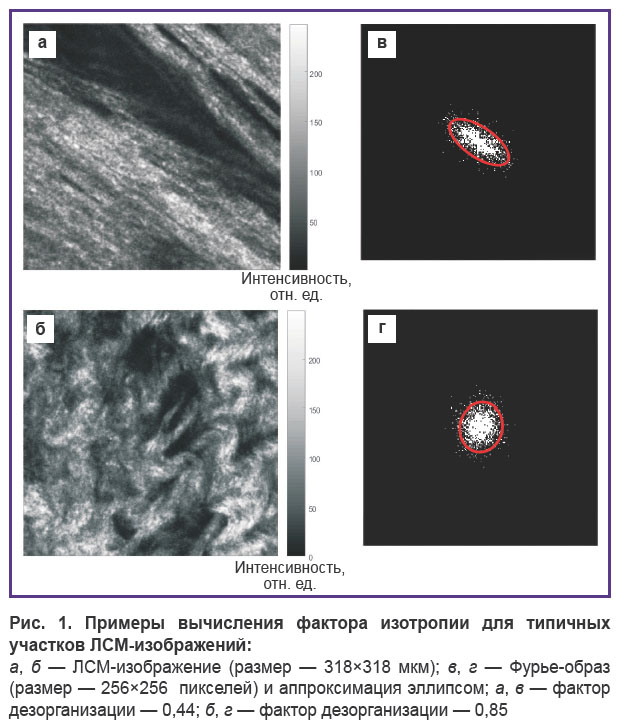

Рис. 1. Примеры вычисления фактора изотропии для типичных участков ЛСМ-изображений:

а, б — ЛСМ-изображение (размер — 318×318 мкм); в, г — Фурье-образ (размер — 256×256 пикселей) и аппроксимация эллипсом; а, в — фактор дезорганизации — 0,44; б, г — фактор дезорганизации — 0,85

Поскольку на одном изображении могут присутствовать участки с разным характером упорядоченности коллагена, для повышения информативности исходные изображения разбивались на 4 одинаковых квадрата размером 512×512 пикселей. Для каждого из малых квадратов рассчитывался ФД, по значениям которого для полного изображения строилась карта дезорганизации коллагена. Цветовая палитра карты выбрана таким образом, что красным областям соответствуют участки с наибольшей дезорганизацией коллагена, а синим областям — участки упорядоченного коллагена на исходном изображении.

Результаты

На рис. 2–5 представлены ДФМ-изображения биопсийных образцов тканей молочной железы (далее по тексту — ex vivo ДФМ-изображения) и неокрашенных тонких срезов биопсийного материала (далее — ДФМ-изображения срезов) и соответствующие изображения окрашенных гистологических препаратов. Необходимо подчеркнуть, что области на ex vivo ДФМ-изображениях и ДФМ-изображениях срезов с соответствующего образца не являются абсолютно колокализованными, в данной работе приводится качественное сравнение характерных структур, расположенных в пределах размеров биопсийного столбика.

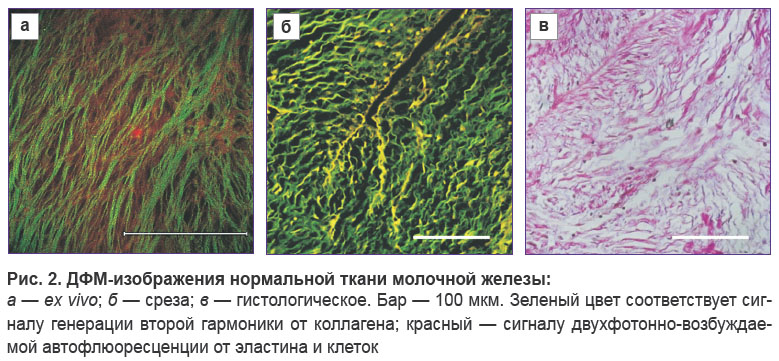

Рис. 2. ДФМ-изображения нормальной ткани молочной железы:

а — ex vivo; б — среза; в — гистологическое. Бар — 100 мкм. Зеленый цвет соответствует сигналу генерации второй гармоники от коллагена; красный — сигналу двухфотонно-возбуждаемой автофлюоресценции от эластина и клеток

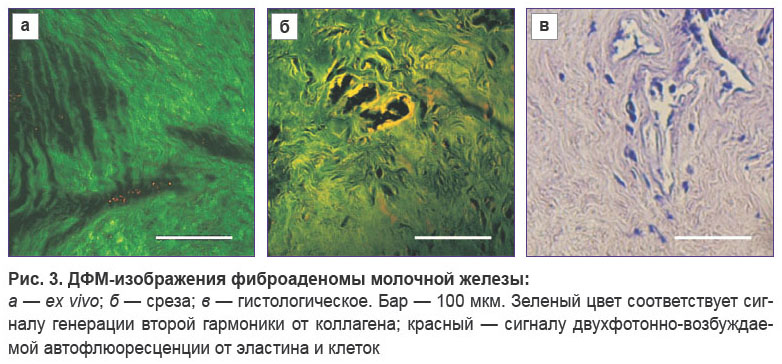

Рис. 3. ДФМ-изображения фиброаденомы молочной железы:

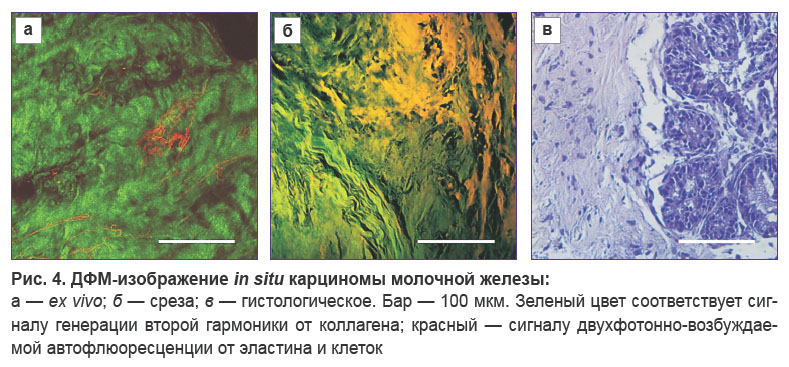

Рис. 4. ДФМ-изображение in situ карциномы молочной железы:

а — еx vivo; б — среза; в — гистологическое. Бар — 100 мкм. Зеленый цвет соответствует сигналу генерации второй гармоники от коллагена; красный — сигналу двухфотонно-возбуждаемой автофлюоресценции от эластина и клеток

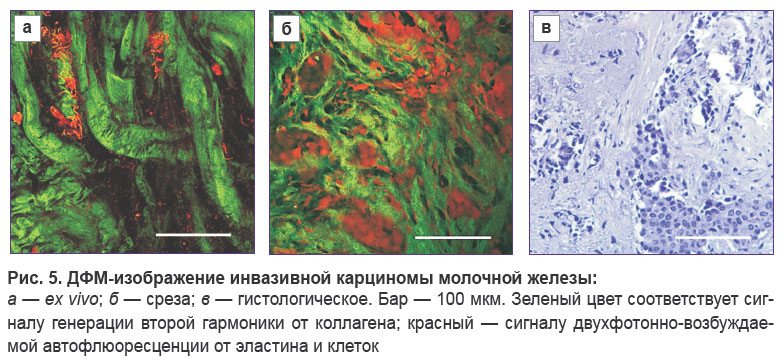

Рис. 5. ДФМ-изображение инвазивной карциномы молочной железы:
а — еx vivo; б — среза; в — гистологическое. Бар — 100 мкм. Зеленый цвет соответствует сигналу генерации второй гармоники от коллагена; красный — сигналу двухфотонно-возбуждаемой автофлюоресценции от эластина и клеток

Нормальная ткань. На рис. 2 показаны изображения волокнистых тканей нормальной молочной железы, присутствовавших в пограничной области образца с фиброаденомой. Гистология (рис. 2, в) подтверждает, что визуализируемый участок соответствует нормальной строме молочной железы. Ex vivo ДФМ-изображение демонстрирует, что строма нормальной ткани неплотная, коллагеновые волокна — разрозненные, тонкие (толщиной до 5 мкм), длинные, прямые, преимущественно упорядоченные. Сигнал ГВГ от таких волокон слабый. Эластиновые волокна и эпителиальные клетки по сигналу ДВАФ не визуализируются. На ДФМ-изображении неокрашенного среза нормальной ткани коллагеновые волокна имеют волнистую структуру. Такое несоответствие ex vivo ДФМ-изображений и изображений срезов предположительно связано с обработкой образца. Эластиновые волокна на ДФМ-изображении среза также не визуализируются.

Фиброаденома. При фиброаденоме (см. рис. 3) строма молочной железы становится плотной, на ex vivo ДФМ-изображениях наблюдаются пучки коллагеновых волокон различной толщины, как длинные, так и фрагментированные, направление волокон извилистое. Фиброзная ткань занимает практически всю площадь поля зрения, выделенное направление волокон в поле зрения отсутствует, хотя присутствуют небольшие кластеры сонаправленных пучков. Толщина отдельных волокон составляет единицы микрометров, толщина пучков достигает десятков микрометров. Как и в случае нормальной ткани, на изображениях не присутствуют эластиновые волокна и эпителиальные клетки. ДФМ-изображения срезов также демонстрируют плотную строму, состоящую из хаотично ориентированных, извитых пучков коллагеновых волокон. На некоторых изображениях видны сечения протоков молочной железы с выстилающими их поверхность эпителиальными клетками, визуализируемыми по сигналу ДВАФ, а также сечения стенок кровеносных сосудов, визуализируемые по ГВГ-сигналу от коллагена.

Карцинома in situ. В целом ex vivo ДФМ-изображения стромы (см. рис. 4) напоминают таковые для фиброаденомы, однако на некоторых участках среди плотных извилистых волокон коллагена визуализируются тонкие волокна эластина, скрученные в клубки или в виде перевитых нитей. При этом эпителиальные клетки не визуализируются. В то же время на неокрашенном срезе обнаружен участок, на котором визуализируется большое локализованное скопление клеток. Данный участок граничит с областью уплотненных длинных коллагеновых волокон волнистой формы, среди которых видны отдельные тонкие волокна эластина. Сопоставление с гистологией демонстрирует, что наблюдаемый участок может принадлежать к опухоли in situ.

Инвазивная карцинома неспецифического типа I–II степени злокачественности. На ex vivo ДФМ-изображениях (см. рис. 5) визуализируются протяженные толстые коллагеновые пучки, тяжи, толщина которых может достигать 20 мкм. Локальная плотность коллагеновых волокон, формирующих тяжи, высокая, но сами тяжи расположены достаточно разрозненно. Из-за начавшегося процесса гиалиноза в тяжах невозможно различить отдельные волокна коллагена. Ex vivo ДФМ-изображения отличаются выраженной гетерогенностью стромальных структур: встречаются как протяженные толстые пучки коллагеновых волокон, так и менее толстые извитые структуры, имеющие большую плотность в поле зрения. Также наблюдаются выраженные клубки волокон эластина толщиной до 5 мкм, эпителиальные клетки не визуализируются. ДФМ-изображения срезов, как и ex vivo ДФМ-изображения, демонстрируют в строме существенно измененные, утолщенные коллагеновые волокна, но, кроме того, на них визуализируются многочисленные равномерно расположенные клетки, не локализованные в пределах протоков, что хорошо соотносится с гистологическими изображениями (рис. 5, в). При этом эластиновые волокна на ДФМ-изображениях срезов практически не встречаются.

Численная обработка. Степень организации коллагеновых волокон в строме биопсийных образцов молочной железы была оценена с использованием описанного численного алгоритма для всех рассмотренных выше состояний. Карты распределения ФД продемонстрированы на рис. 6 вместе с соответствующими ГВГ-изображениями. Как и ожидалось, в нормальной строме степень сонаправленности волокон является наибольшей и величина ФД в пределах поля зрения не превышает 0,4. Для фиброаденомы степень дезорганизации коллагеновых волокон более выражена: присутствуют как участки с упорядоченным коллагеном, для которых ФД не превышает 0,4, так и участки с плотной упаковкой дезориентированных волокон, для которых значения ФД лежат в пределах 0,7–0,9. При карциноме значения ФД лежат в широком интервале 0,6–1, что говорит о высокой степени неоднородности организации коллагена: участкам с толстыми прямыми тяжами коллагена соответствуют меньшие значения ФД, а участкам с извитыми структурами — бόльшие значения ФД. В целом численная обработка позволяет дифференцировать здоровую и измененную строму молочной железы, однако для более детального распознавания различных патологических состояний стромы необходимо дополнить карты распределения ФД информацией о толщине коллагеновых волокон, а также о присутствии волокон эластина.

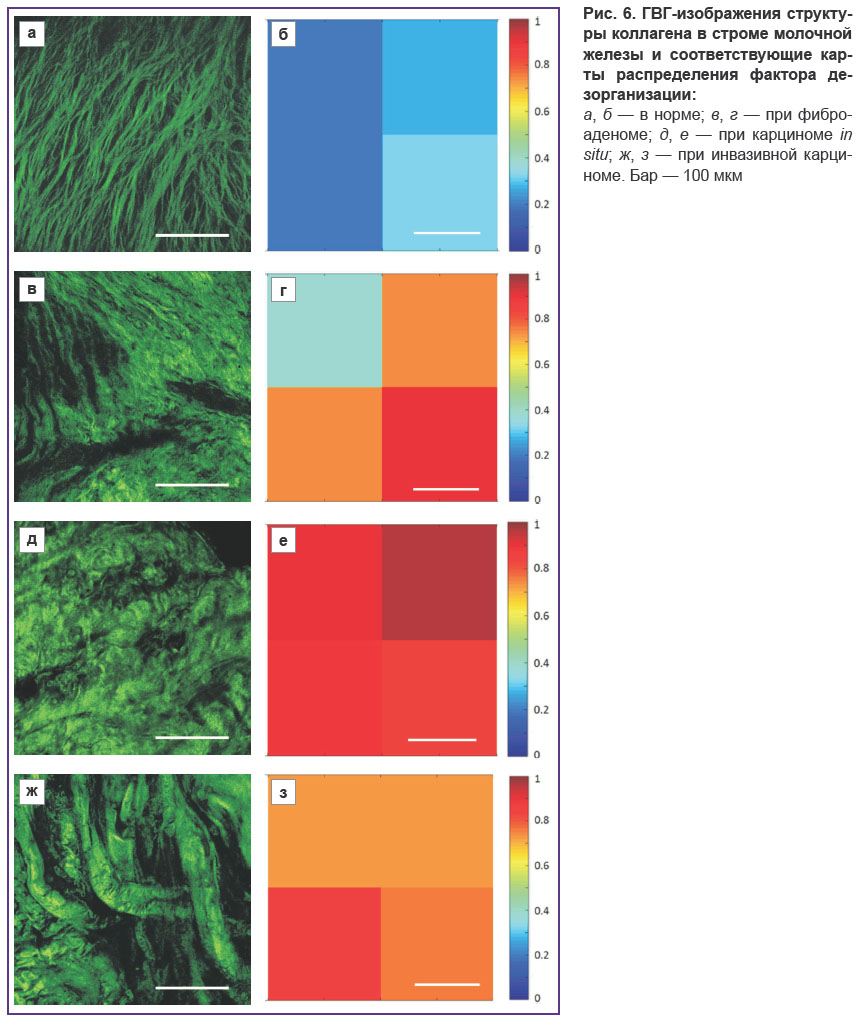

Рис. 6. ГВГ-изображения структуры коллагена в строме молочной железы и соответствующие карты распределения фактора дезорганизации:

а, б — в норме; в, г — при фиброаденоме; д, е — при карциноме in situ; ж, з — при инвазивной карциноме. Бар — 100 мкм

Обсуждение

Использование метода ДФМ для диагностики новообразований молочной железы ограничено сложностями в интерпретации получаемых данных, в частности в установлении соответствия между изображениями, формируемыми методом ДФМ, и изображениями, получаемыми традиционными методами морфологического анализа биотканей. В настоящее время микроскопия гистологических препаратов, окрашенных гематоксилином и эозином для контрастирования ядер, является «золотым стандартом» при постановке диагноза в онкологии. При этом основным диагностическим компонентом биоткани служат ядра эпителиальных клеток, а именно их локализация, количество и вид. В отличие от гистологического исследования метод ДФМ позволяет получать информацию в первую очередь о структуре стромы тканей молочной железы, в частности о коллагене и эластине, и в наименьшей степени — о характеристиках ядер эпителиальных клеток [22]. Вследствие этого не представляется возможным проводить прямое сопоставление изображений окрашенных гистологических препаратов и ДФМ-изображений и зачастую ценность информации, получаемой методом ДФМ, подвергается сомнению в рамках традиционной гистологической парадигмы. Однако, согласно данным современных исследований [23–25], внеклеточный матрикс молочной железы очень чувствителен к изменениям структуры паренхимы эпителиальных клеток, формирующих структуры долек и протоков, и в результате мутации эпителиальных клеток и их разрастания внутрь стромы меняется и паренхиматозно-стромальное взаимодействие, приводящее к изменению структуры волокон коллагена и эластина. Как было показано на опухолевых моделях лабораторных животных [26–31], ремоделирование коллагена происходит под действием секретируемых опухолью онкобелков и факторов роста, а формируемая таким образом сеть волокон обеспечивает клеткам опухоли благоприятные условия для инвазии и метастазирования. В свою очередь, доброкачественные изменения молочной железы (в частности, фиброаденоматоз) связаны с избыточным разрастанием именно соединительнотканного компонента стромы, что также отражается на состоянии коллагена и эластина [24]. Таким образом, ДФМ показывает диагностическую ценность при выявлении новообразований молочной железы, что подтверждается рядом публикаций [15, 32–35].

Высокая корреляция последовательных изменений организации коллагеновых волокон со степенью инвазии опухолей молочной железы была прослежена на лабораторных животных, а типичные признаки ремоделированной структуры коллагена были классифицированы как опухоль-ассоциированные коллагеновые маркеры [30] (tumor-associated collagen signatures, TACS). Однако подавляющее большинство работ, посвященных применению ДФМ для диагностики РМЖ человека по изменению структуры стромы, выполнено на фиксированных срезах [32–36], а в ряде случаев используются окрашенные гематоксилином и эозином гистологические препараты, приготовленные для клинического морфологического исследования [34, 36]. В результате подобной обработки организация стромы в исследуемом срезе может существенно нарушиться по сравнению с нативной биотканью, а исследование методом ДФМ окрашенных срезов может приводить к артефактам из-за выраженной флюоресценции эозина. Кроме того, изучение методом ДФМ состояния стромы молочной железы в основном ограничивается анализом структуры коллагена, в то время как другой волокнистый компонент межклеточного матрикса — эластин — остается без внимания (возможно, из-за нарушения его структуры при обработке образца или из-за спектрального наложения автофлюоресценции эластина на флюоресценцию эозина). Вместе с тем из литературы [37–39] известно, что эластоз сопутствует определенным злокачественным изменениям молочной железы, в связи с чем визуализация состояния эластиновых волокон методом ДФМ представляется перспективной задачей.

В настоящей работе продемонстрировано, что ДФМ-изображения, полученные с биопсийных ex vivo образцов тканей молочной железы, существенно отличаются от ДФМ-изображений, полученных с использованием неокрашенных срезов. В частности, отличается структура волокон коллагена в нормальной ткани: на ex vivo изображениях волокна прямые, а на изображениях срезов — волнообразные. В исследованиях, посвященных визуализации стромы молочной железы на срезах при различных патологиях, волнообразная форма тонких коллагеновых волокон ассоциирована с нормальной биотканью. На наш взгляд, имеет место искажение формы волокон в процессе обработки образцов. Отметим также, что в биопсийных образцах не визуализируются клетки, что затрудняет сопоставление с результатами стандартного гистологического исследования. С другой стороны, на ex vivo ДФМ-изображениях тканей со злокачественными изменениями отчетливо визуализируются эластиновые волокна, которые крайне редко встречаются на изображениях срезов и, возможно, по этой причине им не уделяется внимания в работах по данной тематике. Мы предполагаем, что наличие или отсутствие эластиновых волокон на ДФМ-изображениях может служить маркером злокачественных изменений и поэтому требует более тщательного анализа. Кроме того, при дальнейшей классификации ДФМ-изображений требуется также принимать во внимание такие факторы, как возраст пациенток и их рецепторный статус.

Заключение

Метод двухфотонной микроскопии, примененный для визуализации ex vivo образцов тканей молочной железы в норме и при патологиях, продемонстрировал отличительные особенности стромы при различных состояниях, не выявляемые по изображениям неокрашенных срезов биотканей и по стандартным гистологическим изображениям. Полученные данные могут быть использованы при интраоперационной диагностике новообразований молочной железы методом двухфотонной микроскопии, а в перспективе развития мультфотонных систем с выносной сканирующей головкой — для in vivo визуализации. Предложенный алгоритм количественной обработки изображений, основанной на Фурье-анализе, позволяет объективизировать результаты визуализации, что является существенным шагом на пути к автоматизированной экспресс-диагностике.

Благодарности. Авторы благодарны С.В. Гамаюнову за полезные обсуждения.

Финансирование исследования. Работа поддержана Российским фондом фундаментальных исследований, проект №16-02-00974.

Конфликт интересов отсутствует.
