Оптическая когерентная эластография в оценке биомеханических свойств опухоли в ходе химиотерапии: пилотное исследование

Введение

Наиболее распространенным видом рака у женщин по-прежнему остается рак молочной железы (РМЖ). В 10% случаев диагностируется трижды негативная форма рака, в клетках которого отсутствуют мембранный белок HER2, эстрогеновые и прогестероновые рецепторы, что исключает использование таргетной терапии. Лечение трижды негативного РМЖ противоопухолевыми химиотерапевтическими препаратами также малоэффективно [1].

В экспериментальной онкологии эффективность противоопухолевых препаратов изучается на животных опухолевых моделях [2]. Мышиная опухолевая модель РМЖ 4Т1 наиболее приближена по своим характеристикам к человеческой. Она является трижды негативной и характеризуется агрессивным ростом и высокой метастатической активностью [3]. Есть данные о том, что для лечения этой модели эффективен цисплатин [4].

Цисплатин является цитостатическим противоопухолевым препаратом, химически — хлорид-аммиакатом двухвалентной платины. Препарат бифункционально алкилирует нити ДНК, подавляет биосинтез нуклеиновых кислот и тем самым вызывает регрессию опухолевой культуры. Гибель опухолевых клеток при химиотерапевтическом воздействии осуществляется преимущественно путем некроза [5, 6]. При некрозе опу­холевые клетки распадаются, при этом структура опухолевой ткани меняется, что может отражаться на биомеханических свойствах опухоли и, следовательно, служить маркером противоопухолевой эффективности препарата.

В последние годы серьезное внимание уделяется изучению биомеханических свойств опухолей молочной железы методом ультразвуковой эластографии. Метод предназначен для качественного и/или количественного анализа механических свойств тканей на основе измерения модуля упругости Юнга. Этот метод используют для прогноза эффективности неоадъювантной химиотерапии [7]. Однако относительно низкое пространственное разрешение применяемых сегодня видов эластографии на основе УЗИ [8] ограничивает их пригодность для диагностики.

В последнее время в ряде работ показан потенциал применения метода оптической когерентной эластографии (ОКЭ) с пространственным разрешением до единиц микрон для интраоперационного обнаружения границы резекции РМЖ [9], для дифференциальной диагностики доброкачественных и злокачественных новообразований ткани молочной железы человека [10, 11], а также для оценки эффективности химиотерапии на опухолевых моделях [12, 13].

В данной работе метод ОКЭ использован для прижизненного выявления ранней реакции мышиной опухолевой модели РМЖ 4Т1 на противоопухолевую терапию на основе оценки ее упругих свойств.

Цель исследования — определить возможности нового неинвазивного метода оптической когерентной эластрографии для ранней оценки изменения упругих свойств опухолевой ткани в ответ на химиотерапию.

Материалы и методы

Животные и опухолевые модели. Эксперимент выполнен на самках мышей линии BalB/С, выращенных в питомнике лабораторных животных (Пущино, Россия). Исследование проводили на мышиной модели РМЖ 4Т1. При работе с животными руководствовались Правилами для проведения работ с использованием экспериментальных животных [14] и Международными рекомендациями по проведению медико-биологических исследований с использованием животных [15], а также неукоснительно соблюдались этические принципы, установленные Европейской конвенцией по защите позвоночных животных, используемых для экспериментальных и других научных целей (Страсбург, 2006). На проведение экспериментальных исследований на животных получено разрешение Этического комитета Приволжского исследовательского медицинского университета.

Опухолевую культуру в виде клеточной суспензии прививали на поверхность ткани уха мыши в дозе 2·10⁵ кл./20 мкл фосфатного буферного раствора [16]. Детально морфологическая структура и особенность данной опухолевой модели описаны в работе [3]. Ранее установлено [17, 18], что модель 4Т1 является трижды негативной, по морфологической структуре напоминает протоковый рак и характеризуется высокой степенью злокачественности и высокой метастатической активностью.

Особым преимуществом ОКЭ-исследования опухолевой модели, локализованной на поверхности уха, является возможность точного измерения размеров опухоли, доступность визуальной оценки и проведения ОКЭ-мониторинга изменения упругих свойств ткани [19]. Все исследования проводились под общим наркозом (смесь Золетила 100 и Рометара 2% в отношении 1:1 в объеме 0,05 мл на мышь).

Химиотерапия. Экспериментальные животные в рандомизированном порядке были разделены на две группы: контрольная (n=5) и терапевтическая группа (n=5), в которой проводили химиотерапию цитостатическим препаратом цисплатином в дозе 6 мг/кг внутрибрюшинно по терапевтически эффективной схеме, предложенной в работе [20]. Цисплатин вводили на 2-й день после привития опухоли, который считали 0-м днем терапии. Дальнейшую терапию проводили на 3, 5, 7, 10 и 12-й дни: в общей сложности 6 сеансов терапии.

Критерии противоопухолевой эффективности. Для оценки эффективности химиотерапии в течение 14 дней изучали кинетику роста опухоли в контрольной и терапевтической группах. Объем опухоли определяли по формуле: V_оп=ð/6a·b·c, где a, b, c — длина, ширина и глубина опухоли, измеренные штангенциркулем. Поскольку на 0-й день значение объема опухолей сильно варьировало у разных животных, объем опухоли в каждой временной точке нормировали на исходное значение в 0-й день (V/V₀). Значение объема опухоли в 0-й день было принято за единицу.

Гистологическое исследование. Для оценки степени и характера повреждения опухоли в ответ на химиотерапию, которая предполагала сравнение площади некроза в терапевтической и опытной группах, животных выводили из эксперимента путем дислокации шейных позвонков на 14-й день исследования. Гистологические препараты окрашивали по стандартной методике гематоксилином и эозином. Путем стандартной морфометрии по методике Автандилова подсчитывали площадь участков некроза и опухолевых клеток с необратимыми изменениями ядра и цитоплазмы (кариолизис, кариорексис, кариопикноз, вакуолизация ядра и цитоплазмы) в процентах от общей площади препарата. С каждой опухоли исследовали не менее трех гистологических препаратов.

Оптическая когерентная эластография. Ис­сле­дования упругих свойств опухолевой ткани осуществляли на спектральной мультимодальной ОКТ-установке (ИПФ РАН, Нижний Новгород, Россия), позволяющей изучать механические свойства методом эластографии. Мультимодальная ОКТ-установка построена с использованием спектрального принципа приема сигнала и обеспечивает скорость получения 20 000 А-сканов в секунду [21, 22]. При исследовании используется широкополосный свет ближнего инфракрасного диапазона (1,3 мкм) мощностью около 15 мВт. Установка имеет пространственное разрешение 15 мкм в поперечном направлении и около 10 мкм (на воздухе) — в глубину [23].

Суть метода компрессионного варианта ОКЭ заключается в оценке градиента межкадровых вариаций фазы ОКЭ-сигнала попарно сравниваемых изображений ткани в процессе ее деформирования. Для обработки информации, содержавшейся в ОКЭ-сигнале, применен новый улучшенный (гибридный) вариант фазового подхода к отслеживанию изменений положений рассеивателей [24] и робастный векторный метод оценивания фазовых градиентов [25, 26]. Использование калибровочного силиконового слоя с известной жесткостью (200 кПа) на поверхности ткани позволило вычислять абсолютные значения жесткости ткани (модуль упругости Юнга) по отношению величины деформации силикона к деформации ткани. В итоге получается изображение в псевдоцветной палитре, на котором более жесткие (слабо деформируемые) участки обозначены синим цветом, более мягкие (сильно деформируемые) — красным. Подробнее принцип получения изображений был описан ранее [25, 26]. ОКЭ-исследования проводили на 3, 5, 7, 10, 12, 14-й дни. При изучении механических свойств ОКТ-зондом осуществляли компрессионное воздействие на опухолевую ткань, на поверхности которой находился калибровочный силикон. Полученные данные обрабатывали в среде MATLAB с получением эластографических карт распределения жесткости участка опухолевой ткани [27].

Результаты

Изменение объема опухоли после химиотерапии. При изучении кинетики роста опухоли получены статистически значимые различия ее объема в конт­роль­ной и терапевтической группах (p≤0,05). Скорость роста опухолей в контрольной группе существенно превышала таковую в терапевтической группе на протяжении всего исследования (рис. 1). Так, уже на 3-й день после проведения первого сеанса химиотерапии средний показатель объема опухоли в терапевтической группе увеличился в 1,83 раза по отношению к показателю на 0-й день, тогда как средний показатель объема опухоли контрольной группы увеличился в 4 раза.

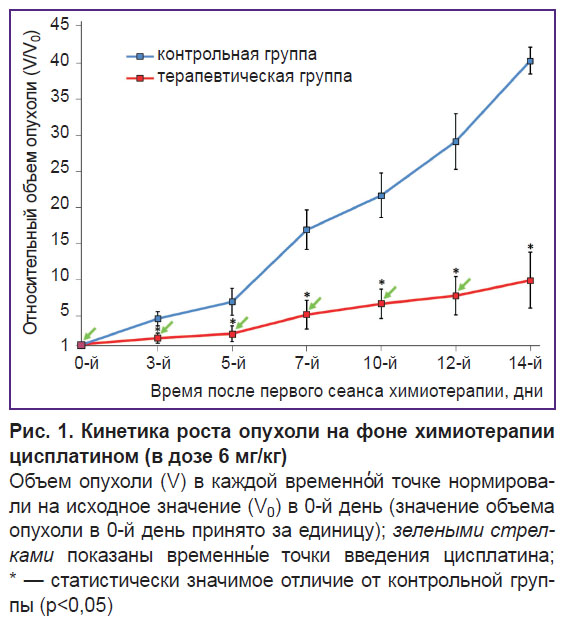

Рис. 1. Кинетика роста опухоли на фоне химиотерапии цисплатином (в дозе 6 мг/кг) Объем опухоли (V) в каждой временно′й точке нормировали на исходное значение (V0) в 0-й день (значение объема опухоли в 0-й день принято за единицу); зелеными стрелками показаны временные точки введения цисплатина; * — статистически значимое отличие от контрольной группы (р<0,05)

На 14-й день после 6 проведенных сеансов химиотерапии наблюдалась следующая динамика: средний показатель объема опухоли в терапевтической группе увеличился в 9,84 раза в сравнении с 0-м днем, а в контрольной группе — в 40 раз (p≤0,05). Достоверная разница в скорости роста опухолей в контрольной и терапевтической группах свидетельствует об эффективном действии цисплатина.

Гистологическое исследование. На гистологических картинах, полученных в последний день наблюдения (на 14-й день), ткань опухоли в конт­рольной группе имеет гистиоидное строение с характерным преобладанием паренхиматозного компонента (98–99%) над стромальным (около 1%) (рис. 2, а). Строма представлена мелкими диффузными пучками коллагеновых волокон, занимающими 1–2% ткани новообразования, и единичными мелкими капиллярами синусоидного типа. В верхней части препарата обнаружен некроз клеток эпидермиса и части опухолевых клеток, занимающий до 20% площади препарата (рис. 2, в).

Рис. 2. Гистологическое исследование модели рака молочной железы 4Т1: а — опухоль контрольной группы; б — опухоль терапевтической группы; в — поверхностный некроз опухолей контрольной группы; г — тотальный некроз опухолей терапевтической группы; д — явления кариопикноза и кариолизиса в клетках опухолей терапевтической группы; красными стрелками показаны участки некроза опухоли, желтыми стрелками — участки отека ткани опухоли, оранжевыми стрелками отмечены опухолевые клетки, характеризующиеся ядерными повреждениями по типу кариорексиса, черными стрелками — явления кариопикноза в клетках опухоли, зелеными стрелками — необратимые изменения ядра в клетках — явления карио­лизиса

Опухоли терапевтической группы характеризуются крупноочаговым некрозом (до 55% от площади) с потерей гистологической структуры (рис. 2, б, г); присутствует умеренный отек ткани. Визуализируются диапедезные кровоизлияния, стаз, сладж и полнокровные капилляры, преимущественно на границе опухолевой и нормальной ткани уха. В сохранившихся участках опухолевой ткани около 10–25% клеток характеризуются ядерными и/или цитоплазматическими необратимыми изменениями — наблюдаются явления кариолизиса, кариорексиса, кариопикноза, вакуолизация ядра и цитоплазмы (рис. 2, д). Около 25% клеток находятся в состоянии патологии деления — нежизнеспособные формы митоза. Тенденции наблюдаемых изменений в тканях были обнаружены как в центральных частях опухолей, так и на периферии у всех животных терапевтической группы.

Исследование упругих свойств опухоли. Поскольку до 5-го дня от начала химио­терапии объем опухолей в обеих группах был слишком мал и оценка упругих свойств опухолей была затруднена, корректные результаты были получены начиная с 5-го дня от начала терапии. На рис. 3 представлены изменения средних показателей жесткости ткани после курса химиотерапии. Опухоли в терапевтической группе уже на 5-й день после химиотерапии были статистически значимо мягче (386±26 кПа), чем опухоли в контрольной группе (600±66 кПа) (p≤0,05). Такая тенденция наблюдалась до 12-го дня от начала терапии, когда средний показатель жесткости опухолей в терапевтической группе составил 323±16 кПа, а в контрольной — 451±79 кПа (p≤0,05). К концу наблюдения опухоли в обеих группах характеризовались низким показателем жесткости, что с наибольшей вероятностью обусловлено развитием некроза раковых клеток — как индуцированного химиотерапией, так и спонтанного вследствие быстрого роста опухоли.

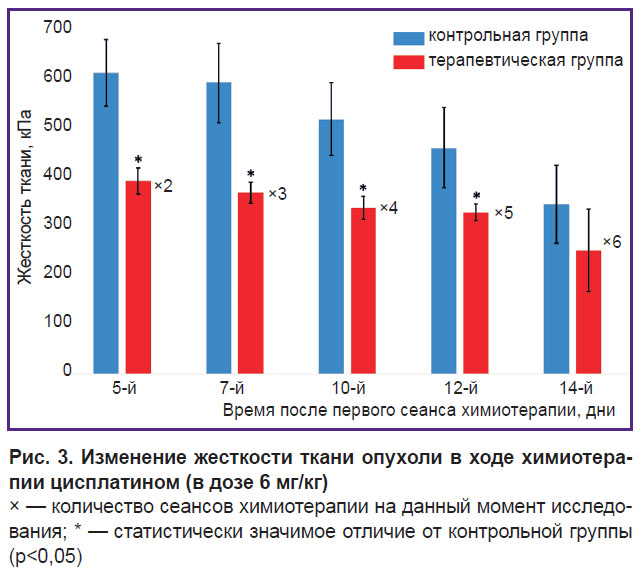

Рис. 3. Изменение жесткости ткани опухоли в ходе химиотерапии цисплатином (в дозе 6 мг/кг) × — количество сеансов химиотерапии на данный момент исследования; * — статистически значимое отличие от контрольной группы (р<0,05)

При визуальной оценке эластографических карт распределения жесткости установлено, что опухоли в контрольной группе на ранних сроках наблюдения отличались высокими показателями жесткости (рис. 4, а). В динамике на эластографических картах наблюдалось появление более мягких областей (рис. 4, б, в), уменьшение показателя жесткости. Терапевтическая группа характеризуется бо­лее ранним появлением участков с низкой жесткостью (рис. 4, г), которые в динамике стремились к еще более низким значениям (рис. 4, д, е). Проведение исследования упругих свойств после 14-го дня было невозможно в связи с особенностями данной опухолевой модели и спецификой ОКЭ-исследования — на поверхности опухоли формировался плотный струп из погибших эпидермальных клеток, который искажал картину жесткостных свойств.

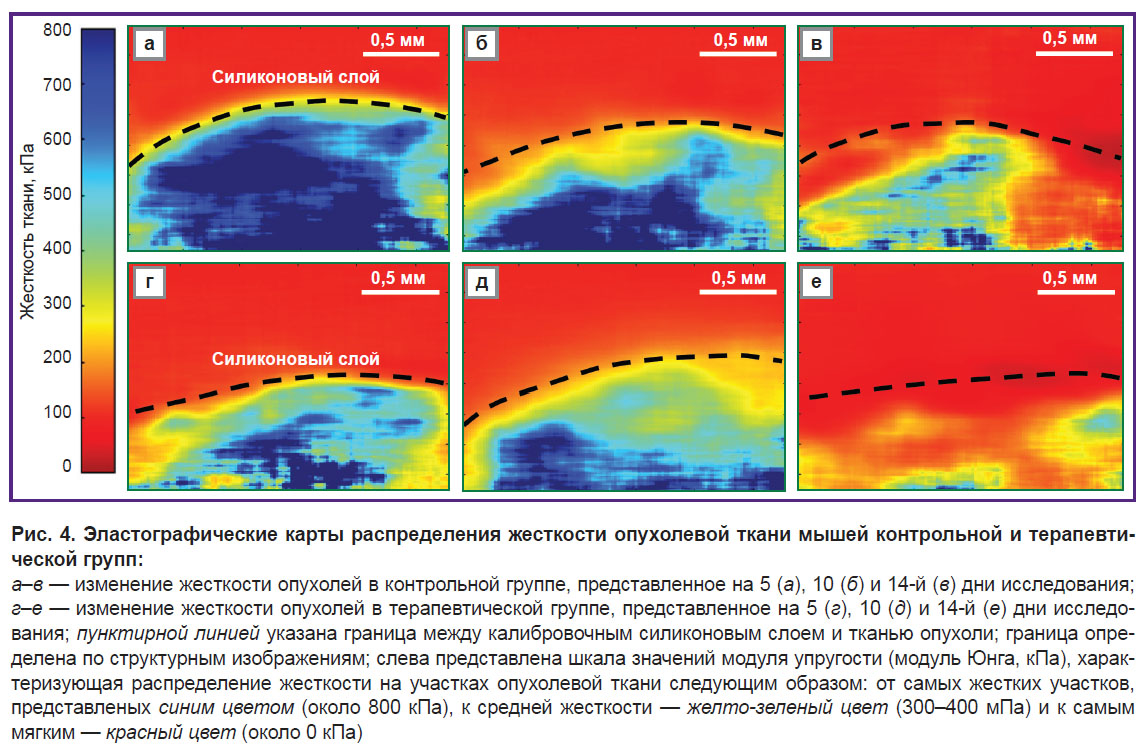

Рис. 4. Эластографические карты распределения жесткости опухолевой ткани мышей контрольной и терапевтической групп: а–в — изменение жесткости опухолей в контрольной группе, представленное на 5 (а), 10 (б) и 14-й (в) дни исследования; г–е — изменение жесткости опухолей в терапевтической группе, представленное на 5 (г), 10 (д) и 14-й (е) дни исследования; пунктирной линией указана граница между калибровочным силиконовым слоем и тканью опухоли; граница определена по структурным изображениям; слева представлена шкала значений модуля упругости (модуль Юнга, кПа), характеризующая распределение жесткости на участках опухолевой ткани следующим образом: от самых жестких участков, представленых синим цветом (около 800 кПа), к средней жесткости — желто-зеленый цвет (300–400 мПа) и к самым мягким — красный цвет (около 0 кПа)

Обсуждение

Данная работа представляет собой предварительное исследование возможностей нового метода — ОКЭ — для прижизненного мониторинга эффективности противоопухолевой терапии (на примере химиотерапии цисплатином) на раннем этапе.

Известно, что стандартными неинвазивными методами оценки противоопухолевой эффективности химиопрепаратов являются кинетика торможения роста опухоли, мониторинг изменения массы тела животного, увеличение продолжительности жизни животных и общая выживаемость [28, 29]. «Золотым стандартом» по-прежнему остается морфологический анализ как первичного опухолевого очага, так и отдаленных метастазов в разных органах [30]. Недостатком гистологического метода является затруднительность проведения мониторинга, требующего большого количества животных и выведения их из эксперимента в разные сроки. Поэтому разработка высокоточных неинвазивных методов оценки структуры опухоли в ходе проведения противоопухолевой терапии крайне важна.

В настоящей работе применение стандартных методов оценки противоопухолевого эффекта показало, что цисплатин оказывает заметное противоопухолевое действие на модель РМЖ 4Т1. Об этом свидетельствует достоверно меньшая скорость роста опухоли в терапевтической группе. График скорости роста (см. рис. 2) хорошо согласуется с результатами, полученными в других исследованиях [4, 20].

Продемонстрированный в нашей работе характер гистологических изменений в опухолях терапевтической группы аналогичен тем, что описан в литературе. Так, M. Li и соавт. [31] было показано, что после воздействия цисплатина в сочетании с доксорубицином на экспериментальные опухоли наблюдались обширные области некроза опухолевых клеток, а в остальных клетках отмечены различные ядерные повреждения: сжимание ядра и его фрагментация. Фрагментация ядер (кариорексис) может указывать на возможный апоптоз опухолевых клеток [32]. В ряде работ [32, 33] изучен апоптотический ответ опухолевых клеток 4Т1 при действии цисплатина в условиях in vitro. В нашем исследовании явление кариорексиса также было обнаружено в опухолях терапевтической группы, что может указывать на возможность апоптотического пути гибели клеток в ходе терапии.

Несмотря на то, что в результате воздействия хи­мио­терапевтическими препаратами встречаются как некроз, так и апоптоз, тем не менее наибольший вклад в гибель опухолевых клеток вносит некроз [6]. Именно на определении объема некроза опухоли основывается классификация противоопухолевой активности препарата [34]: >90% некроза в опухоли считается хорошим противоопухолевым ответом. В нашем исследовании гистологическая оценка выявила умеренное (55% некроза) противоопухолевое действие цисплатина на модели РМЖ 4Т1.

Полученные результаты визуализации с помощью ОКЭ упругих свойств опухоли на разных стадиях ее развития и при ответе на противоопухолевую терапию позволяют прижизненно в реальном масштабе времени фиксировать изменения состояния клеточных компонентов опухоли. Достоверные различия в жесткости обнаружены между терапевтической и контрольной группами животных, и значение жесткости уменьшалось в процессе лечения. Эти результаты согласуются с данными экспериментальных и клинических исследований по оценке ультразвуковой эластографии, в которых сообщалось об изменениях жесткости опухоли через 2 и 4 нед после начала химиотерапии на примере РМЖ [12] и рака прямой кишки [13]. В нашем исследовании различия в изменениях жесткости между двумя группами наблюдались уже на 5-й день после начала лечения. В ранние сроки жесткость опухоли изменялась только в терапевтической группе (p<0,05), при этом в контрольной оставалась неизменной.

Таким образом, метод ОКЭ может быть использован для раннего прижизненного мониторинга изменений жесткости опухоли как показатель эффективной химиотерапии.

Детальная расшифровка эластографических карт распределения жесткости путем точного и прицельного сопоставления с гистологическими препаратами на разных сроках проведения терапии позволит расширить представление о возможностях метода ОКЭ как неинвазивного способа оценки действия противоопухолевых препаратов.

Заключение

Уже на 5-й день после начала химиотерапии оптическая когерентная эластографии фиксирует достоверное размягчение опухоли по сравнению с контрольной группой. К моменту завершения лечения жесткость опухоли достигает минимальных значений, что подтверждается гистологически обширными зонами некроза. Это позволяет говорить об оптической когерентной эластографии как об эффективном и чувствительном методе неинвазивной прижизненной оценки изменения биомеханических свойств опухоли в ходе химиотерапии.

Финансирование исследования. Создание опухолевой модели и проведение экспериментального исследования на животных выполнено при финансовой поддержке гранта Президента Российской Федерации для молодых ученых №МК-905.2017.7; количественный анализ упругих свойств биологических тканей методом оптической когерентной эластографии выполнен при финансовой поддержке Российского фонда фундаментальных исследований в рамках научного проекта №18-32-00608 _мол_а. Адаптация алгоритма эластографической обработки ОКТ-сигнала для целей проведенного исследования выполнена при поддержке гранта Российского фонда фундаментальных исследований №18-42-520018.

Конфликт интересов. У авторов нет конфликта интересов.
