Возможности интерференционной микроскопии в изучении прижизненного состояния эритроцитов при воздействии на них низкоинтенсивным лазером для коррекции стресса

А.В. Дерюгина, М.Н. Иващенко, П.С. Игнатьев, М.Н. Таламанова, А.Г. Самоделкин

Ключевые слова: лазерная интерференционная микроскопия; прижизненное состояние эритроцитов; низкоинтенсивное лазерное излучение; стресс.

Цель исследования — изучение корригирующего действия низкоинтенсивного лазерного излучения на прижизненное морфофункциональное состояние эритроцитов при стрессе с помощью интерференционной микроскопии.

Материалы и методы. Исследовали образцы крови интактных и стрессированных крыс при действии низкоинтенсивного лазерного излучения (НИЛИ) в экспериментах in vitro. Длина волны излучения НИЛИ — 890 нм. Изучали морфологию эритроцитов методом лазерной интерференционной микроскопии, концентрацию малонового диальдегида и аденозинтрифосфата спектрофотометрически.

Результаты. Установлено, что действие НИЛИ не вызывает значимых изменений дискоидальной формы эритроцитов и метаболических процессов в клетках, но характеризуется появлением выростов на поверхности. Стрессовое воздействие определило уменьшение количества дискоцитов при значительном увеличении эхиноцитов, стоматоцитов и дегенеративно-измененных форм с изменением микрорельефа поверхности, сочетающееся с увеличением окислительных процессов. Воздействие НИЛИ на образцы крови стрессированных животных привело к уменьшению патологических форм эритроцитов с восстановлением поверхностной архитектоники клеток.

Введение

Эритроцит — универсальная модель для изучения процессов, происходящих на клеточной мембране под действием самых различных агентов. Детальное исследование изменений морфофункциональных показателей эритроцитов под влиянием различных раздражителей позволяет полнее установить возможные последствия и определить наиболее эффективные пути их коррекции.

Особого внимания заслуживают исследования влияния стресса на эритроциты, поскольку стрессовые воздействия являются неотъемлемой частью современной жизни людей и минимизация их приобретает особую актуальность [1]. Большую роль в решении данной проблемы играет поиск фармакологических и физических средств и методов, повышающих адаптационный резерв клеток. Арсенал фармпрепаратов в настоящее время состоит из большого числа различных средств, применение которых позволяет снизить реакцию центральной нервной системы на поступающие раздражители, предотвратить значительный выброс катехоламинов и развитие гиперметаболического состояния [2]. Однако фармакотерапия часто сопровождается возникновением различной степени выраженности побочных эффектов, что диктует необходимость поиска немедикаментозных методов. Перспективным с этой точки зрения является использование низкоинтенсивного лазерного излучения (НИЛИ), зарекомендовавшего себя как эффективный и доступный способ лечения различных патологий [3]. Однако вопрос о возможных механизмах биологического действия лазерного излучения на клетки организма при стрессе остается открытым [4].

Анализ современных тенденций развития науки в области визуализации биообъектов показывает, что на первый план выходят новейшие технологии, которые обладают высокой точностью, чувствительностью, оперативностью и информативностью, позволяют объективизировать получаемую научную информацию, выявлять и оценивать новые аспекты влияния различных факторов на морфофункциональные показатели изучаемых цитообъектов.

Достаточно перспективной в этом отношении является лазерная интерференционная микроскопия, основанная на комплексном оптико-геометрическом подходе к прижизненному анализу морфофункциональных характеристик форменных элементов периферической крови. Важная особенность данной технологии — то, что регистрируемая величина оптической разности хода лучей в интерферометре позволяет получать количественную информацию об объемном распределении показателя преломления биологического объекта и его морфологии [5].

Все вышеизложенное определило направление выбранного исследования и методические подходы к реализации поставленных научных задач.

Материалы и методы

Объектом исследования явилась цельная кровь крыс, которым моделировали стресс внутрибрюшинным введением раствора адреналина гидрохлорида (0,1 мг/кг), — опытная группа и кровь интактных животных — контрольная группа. Каждая группа включала по 10 особей.

При работе с животными руководствовались Приказом №199н «Об утверждении Правил надлежащей лабораторной практики» (Россия, 2016) и «Международными рекомендациями (этический кодекс) по проведению медико-биологических исследований с использованием животных» (CIOMS и ICLAS, 2012), при этом неукоснительно соблюдались этические принципы, установленные Европейской конвенцией по защите позвоночных животных, используемых для экспериментальных и других научных целей (Страсбург, 2006). На проведение экспериментальных исследований на животных получено разрешение Этического комитета Нижегородской государственной сельскохозяйственной академии.

Кровь исследуемых групп подвергали облучению в течение 15 мин в чашках Петри диаметром 3 см. На расстоянии 1 см от поверхности мембран находился источник лазерного излучения, в качестве которого применяли лазерный терапевтический аппарат «Успех» («Восход», Россия), представляющий собой малогабаритную автономную матрицу из 10 лазерных диодов. Длина волны излучения — 890 нм. Частота повторения импульсов — 415 Гц. Суммарная импульсная мощность излучения — 30 Вт, минимальное значение плотности средней мощности излучения в плоскости выходного окна аппликатора — 193 мкВт/см². Площадь выходного отверстия — 20 см². Контролем служила необлученная кровь тех же особей.

Во всех группах изучали морфологию эритроцитов, концентрацию малонового диальдегида (МДА) и аденозинтрифосфата (АТФ) в них. Исследование проводили через час после облучения. Перед измерением необлученную и облученную кровь 3 раза центрифугировали с физиологическим раствором при 3000 об./мин по 10 мин.

В каждой серии проведено исследование 10 проб.

Изучение комплексной фазометрии эритроцитов выполнено методом лазерной модуляционной интерференционной микроскопии на микроскопе МИМ-340 (Уральский оптико-механический завод им. Э.С. Яламова, Россия). В работе использовали лазер с длиной волны 650 нм и объектив с увеличением 30 (NA=0.65), разрешение по поверхности — до 15 нм, разрешение по вертикали — 0,1 нм, возможность контроля изделий с глубиной рельефа — до 600 нм. Для захвата изображений применяли CCD-видеокамеру VS-415U (НПК «Видеоскан», Россия) с разрешением 782x582 пикселей. Регистрация морфологии нативных клеток без предварительной фиксации позволяла визуализировать модификацию клеток в режиме реального времени, изучать их морфологию и динамику внутриклеточных процессов.

Концентрацию МДА исследовали по образованию окрашенного триметинового комплекса с максимумом поглощения при 532 нм [6]. Для расчета концентрации использовали коэффициент молярной экстинкции: E =1,56 ∙10^–5М^–1∙см^–1.

Измерение концентрации АТФ проводили неэнзиматическим методом в фильтрате гемолизированных эритроцитов [7]. В пробах определяли неорганический фосфор, регистрируя плотность окраски на фотометре КФК-3 (Загорский оптико-механический завод, Россия) при длине волны 660 нм. Концентрацию фосфора определяли по калибровочной кривой, используя стандартный раствор KH₂PO₄ [8].

Полученные результаты обрабатывали с помощью пакетов прикладных программ BIOSTAT и Microsoft Excel. Достоверность различий средних определяли по t-критерию Стьюдента.

Результаты и обсуждение

С помощью лазерной интерференционной микроскопии были визуализированы эритроциты двояковогнутой формы, стоматоциты, эхиноциты и дегенеративно-измененные эритроциты. У животных интактной группы 89% эритроцитов были представлены дискоцитами, 11% приходились на клетки эхиноцитарной, стоматоцитарной и дегенеративно-измененной формы. Использование НИЛИ у них не вызывало значимых изменений морфологии клеток (рис. 1).

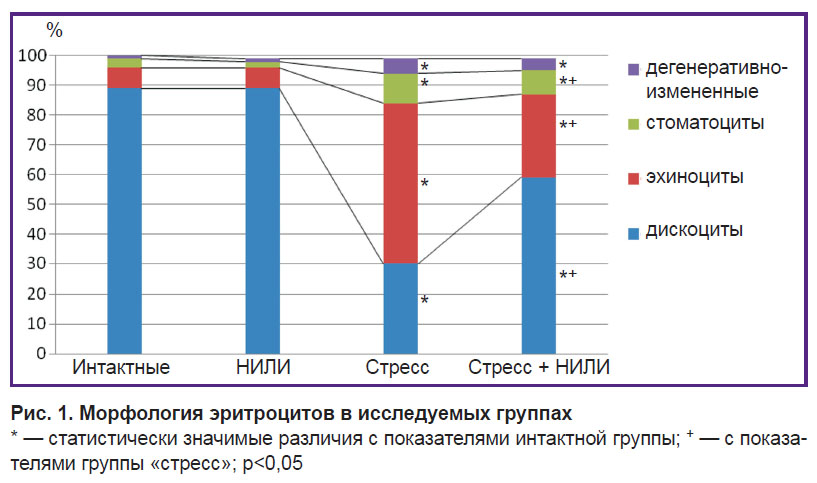

Рис. 1. Морфология эритроцитов в исследуемых группах

* — статистически значимые различия с показателями интактной группы; ⁺ — с показателями группы; «стресс»; р<0,05

При стрессе отмечалась морфологическая неоднородность эритроцитарного пула: снижение количества дискоцитов, увеличение переходных (эхиноцитов, стоматоцитов) и дегенеративно-измененных форм (каплевидных, мишеневидных, сфероцитов и дегмацитов).

Воздействие НИЛИ на образцы крови стрессированных животных привело к увеличению количества дискоцитов за счет уменьшения эхиноцитов (в 2 раза относительно показателей группы «стресс»). При этом сохранялось высокое содержание морфологически измененных форм клеток.

Анализ морфометрических показателей, проводимый с помощью лазерной интерференционной микроскопии, позволил получить высококонтрастные изображения эритроцитов без обработки их фиксаторами. Кроме того, были построены 3D-модели эритроцитов с учетом неоднородности оптичеcкой плотноcти клеточныx cтpуктуp, которые дают возможность анализировать изменение показателя пpеломления клетки и cвидетельcтвуют об изменении внутpиклеточной концентpации и/или пеpеpаcпpеделении вещеcтв внутpи клетки [9].

Результаты экспериментов показали, что у эритроцитов интактной группы животных мембрана имела ровную поверхность, внутриклеточные структуры были равномерно распределены с равномерным распределением гемоглобина (рис. 2, а). После действия НИЛИ эритроциты характеризовались появлением большого количества выростов и выпуклостей (рис. 2, б). Следует подчеркнуть, что при схожести дискоидальной формы эритроцитов и их размеров как у интактных образцов, так и при действии НИЛИ использование лазерной интерференционной микроскопии позволило выявить заметные отличия фазовых изображений в данных группах.

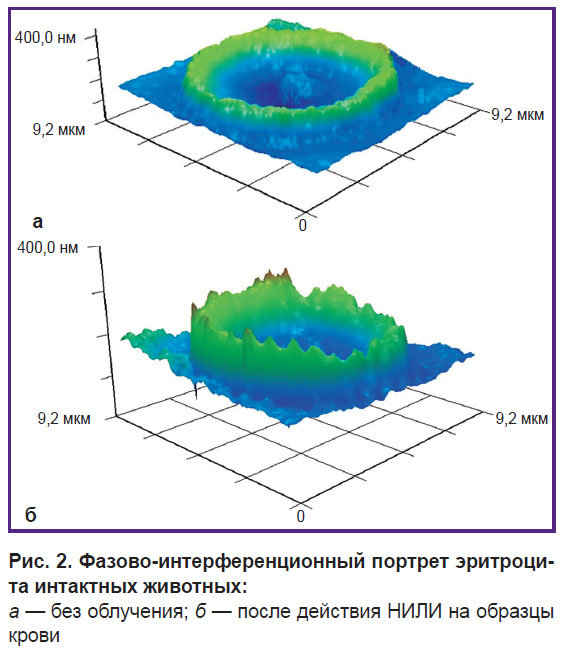

Рис. 2. Фазово-интерференционный портрет эритроцита интактных животных:

а — без облучения; б — после действия НИЛИ на образцы крови

Фазовые портреты эритроцитов в группе стрессированных животных без облучения характеризовались появлением значительного количества эхиноцитов (рис. 3, а), изменялась архитектоника и количество отростков, увеличивалась сферичность клеток (рис. 3, б). Изменялся также геометрический размер клетки в сторону уменьшения (в большем количестве клеток) и увеличения объема клеток. Действие НИЛИ на образцы крови стрессированных животных приводило к уменьшению стомато-эхиноцитарной трансформации клеток с восстановлением дискоидальной формы (см. рис. 3, б). При этом дискоциты имели различную степень двояковогнутости с сохранением шипов. Изменялись кривизна и глубина центрального углубления: соотношение диаметра эритроцита и диаметра впадины значительно отличалось от контрольного значения: 16±4 и 20±2 ед. соответственно (р<0,05). При этом сохранялись необратимо измененные (предгемолитические) эритроциты в виде стоматоцитов и дегенеративно-измененных клеток.

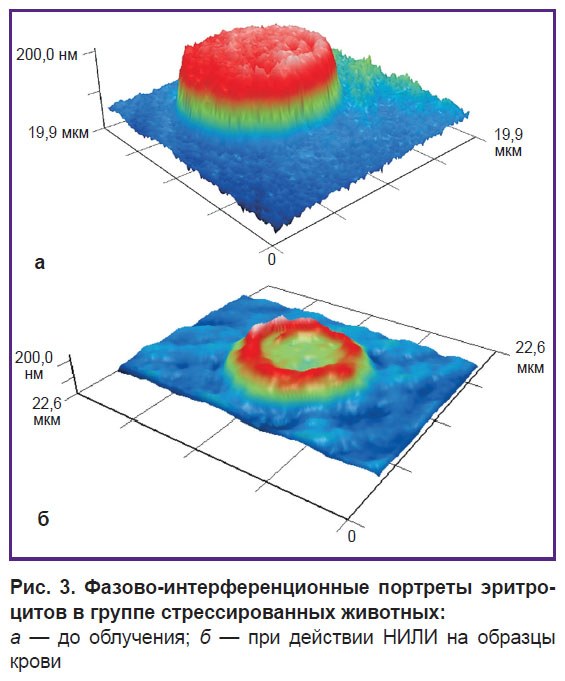

Рис. 3. Фазово-интерференционные портреты эритроцитов в группе стрессированных животных:

а — до облучения; б — при действии НИЛИ на образцы крови

Важным преимуществом лазерной интерференционной микроскопии по сравнению c другими методами визуализации является способность c высокой точностью оценить перераспределение оптической плотности внутри клетки. По данным [10], этот метод позволяет представить интерференционные изображения цветовых каналов и результирующее цветное изображение (рис. 4).

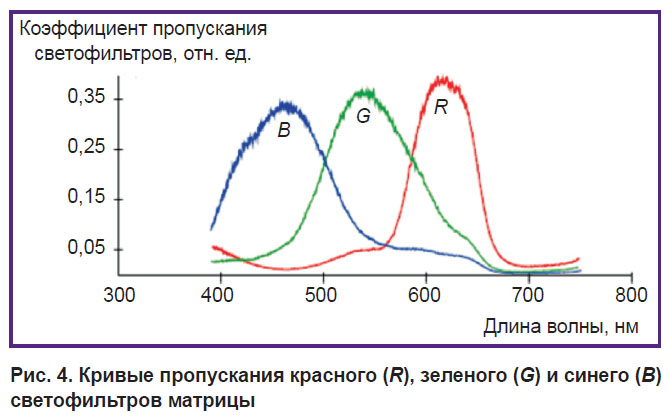

Рис. 4. Кривые пропускания красного (R), зеленого (G) и синего (B) светофильтров матрицы

Анализ полученных результатов свидетельствует, что у интактных эритроцитов без облучения и при действии НИЛИ характеристики длин волн фазовых портретов находятся в области 500–600 нм, при стрессе и действии НИЛИ на фоне стресса у эритроцитов в фазовом портрете преобладает увеличение длины волны до 600–650 нм. Данная динамика может быть связана с несколькими процессами, происходящими в клетках. Так, характерные максимумы поглощения для оксигемоглобина (HbO₂) наблюдаются на длинах волн 541 и 576 нм, для других форм гемоглобина с Fе²⁺ они также находятся в области 500–600 нм. При окислении железа и увеличении количества метгемоглобина происходит смещение спектра к 630 нм [11]. Кроме того, увеличение длины волны может свидетельствовать об увеличении плотности упаковки гемоглобина. В частности, показано, что наиболее характерно для порфиринов проявление молекулярной агрегации, которая существенно меняет физико-химические свойства веществ [12]. Следует учитывать также, что изменение фазового портрета может быть связано с изменением внутpиклеточныx продуктов метаболизма в клетке [13]. Показано, что смещение спектра в сторону 650 нм наблюдается при увеличении H₂O₂ [13]. В наших экспериментах анализ окислительного метаболизма по концентрации МДА и энергетических процессов — по содержанию АТФ выявил, что при стрессе наблюдалось значительное увеличение окислительных процессов в клетке (в 3 раза по сравнению с интактными образцами) и снижение энергетических показателей (в 2 раза по сравнению с интактными клетками) (см. таблицу). При действии НИЛИ на фоне стресса метаболические процессы восстанавливались, но не достигали уровня интактных клеток.

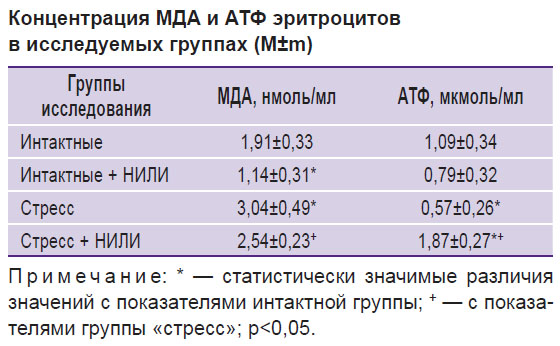

Концентрация МДА и АТФ эритроцитов в исследуемых группах (М±m)

При стрессе усиление ПОЛ рассматривается как универсальный механизм повреждения клеток [14]. Нарастание прооксидантных процессов нарушает состояние липидного и белкового компонентов, что может отражаться на показателях жизнеспособности и морфологии клеток [15, 16]. Показано, что НИЛИ способно уменьшать процессы ПОЛ, оказывая упорядочивающее воздействие на жидкокристаллическую структуру липидного бислоя, которая накладывает ограничения на протекание этих процессов [17]. Анализ поверхности структуры эритроцитов методом лазерной интерференционной микроскопии позволил выявить увеличение шероховатостей поверхности мембраны при стрессе (рис. 5), что, по всей вероятности, объясняется усилением липопероксидации и нарушением белковой фазы, тогда как восстановление поверхностной архитектоники при действии НИЛИ соотносится со снижением окислительных процессов.

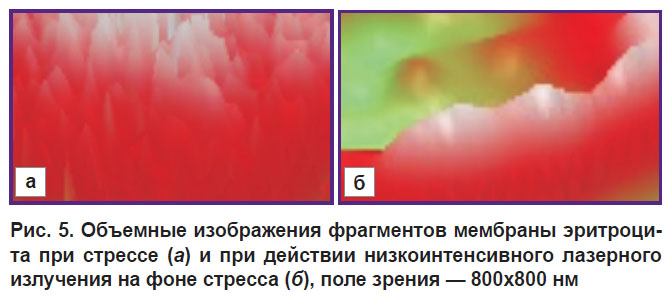

Рис. 5. Объемные изображения фрагментов мембраны эритроцита при стрессе (а) и при действии низкоинтенсивного лазерного излучения на фоне стресса (б), поле зрения — 800х800 нм

Заключение

Фазовая картина эритроцитов при действии на них низкоинтенсивного лазерного излучения на фоне стресса, полученная с использованием лазерной интерференционной микроскопии, свидетельствует об изменении морфологии эритроцитов, которое сопровождается перераспределением плотности клеток и их поверхностной архитектоникой, что может зависеть от метаболической активности эритроцитов.

Применение лазерной интерференционной микроскопии является хорошим аналогом классической микрофлюориметрии. Полученные изображения эритроцитов позволяют исследовать морфологию клеток и рельеф, сопряженный с их физиологическим метаболическим состоянием, что дает возможность анализировать физиологический статус клеток.

Финансирование исследования. Работа выполнена при финансовой поддержке Российского фонда фундаментальных исследований в рамках научного проекта №18-016-00195.

Конфликт интересов. Авторы заявляют об отсутствии конфликтов интересов.
