Гидростатика силиконовой тампонады витреальной полости в аспекте возможности дополнительной механической фиксации сетчатки

Е.Г. Казимирова, В.В. Ширяев, П.В. Лыскин, Г.В. Степанов, Е.Ю. Крамаренко

Ключевые слова: силиконовое масло; тампонада витреальной полости; осложненная отслойка сетчатки; ретинодиализ; гигантские разрывы сетчатки; механическая фиксация сетчатки; магнитные пломбы; магнитное склеральное пломбирование.

В хирургическом лечении отслоек сетчатки широко используется метод тампонады витреальной полости силиконовым маслом. Проведенный авторами анализ распределения физических сил, действующих на сетчатку в различных отделах витреальной полости, обнаружил зоны недостаточности тампонирующего эффекта, что позволяет говорить о перспективности модернизации хирургического вмешательства, направленного на создание дополнительной силы, прижимающей сетчатку к подлежащим тканям в тех зонах, где эффект силикона недостаточен.

Цель исследования — разработать технологию, позволяющую удерживать сетчатку в нужном анатомическом положении в тех областях, где тампонирующий эффект силикона неполноценен, которая может применяться в осложненных случаях отслойки сетчатки с гигантскими разрывами, ретинодиализом или трудноудалимыми эпиретинальными мембранами в случае пролиферативной витреоретинопатии.

Материалы и методы. Предлагаемое устройство — двойной магнитоактивный фиксатор сетчатки — способно осуществлять прижатие сетчатки за счет взаимного притяжения подшиваемой к склере наружной магнитной пломбы и внутренних магнитных пломб из магнитоактивного эластомера, накладываемых на сетчатку в проекции наружной магнитной пломбы. Проведена серия экспериментов по отработке технологии на изолированных донорских глазных яблоках: выполняли эписклеральное пломбирование различными наружными магнитными пломбами, а для дополнительной механической фиксации сетчатки со стороны витреальной полости после субтотальной витрэктомии вводили экспериментальные образцы магнитоактивного эластомера различной формы и толщины.

Результаты. В экспериментах наружные (эписклеральные) магнитные пломбы по своим упруго-эластичным свойствам не отличались от обычных. Внутренние магнитные пломбы хорошо ложились на сетчатку, ровно, плотно и качественно удерживали ее, придавливая к подлежащим оболочкам. Были апробированы различные размеры и формы пломб, выбраны наиболее удобные для интравитреальных манипуляций. Внутренние пломбы легко подвергались удалению посредством витреотома 25G.

Заключение. Разработанная технология позволяет эффективно удерживать сетчатку силами магнитного взаимодействия.

Введение

Физические принципы силиконовой тампонады. В хирургическом лечении отслоек сетчатки широко используется метод тампонады витреальной полости силиконовым маслом. Особенность силиконовой тампонады состоит в том, что на практике невозможно добиться абсолютно полного заполнения витреальной полости силиконом. После произведенной тампонады в полости остаются площади сетчатки, в большей или меньшей степени лишенные тампонирующего эффекта: «легкий» силикон всплывает кверху, оставляя часть сетчатки в нижних отделах без тампонирующего эффекта, а при использовании «тяжелого» силикона без эффекта тампонады остается сетчатка в верхних отделах. При этом чем дальше от сетчатки находится уровень мениска — границы раздела силикона и внутриглазной жидкости (ВГЖ), — тем больше площадь, лишенная эффекта тампонады (рис. 1, 2). При прочих равных условиях оставление нетампонированных участков витреальной полости несет в себе меньшую опасность, чем избыточная тампонада, так как переполнение витреальной полости силиконом приводит к неконтролируемому повышению внутриглазного давления.

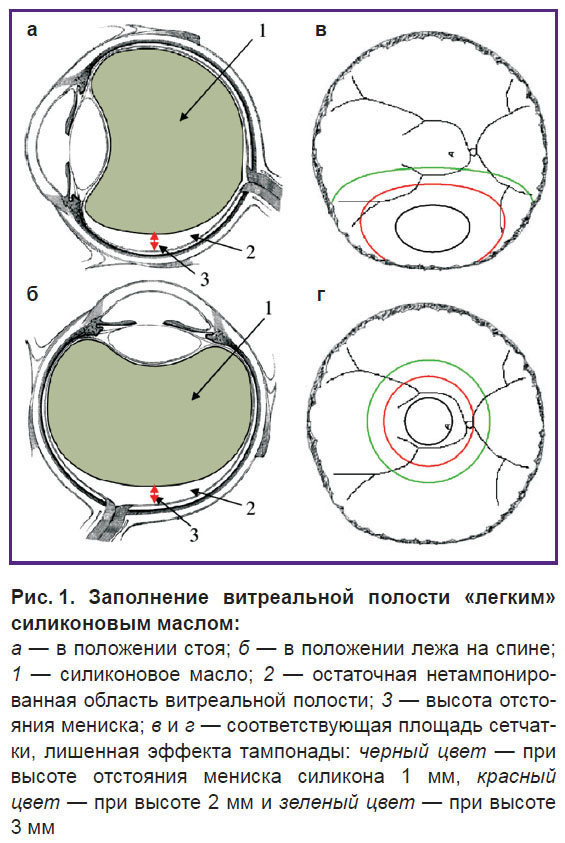

Рис. 1. Заполнение витреальной полости «легким» силиконовым маслом:

а — в положении стоя; б — в положении лежа на спине; 1 — силиконовое масло; 2 — остаточная нетампонированная область витреальной полости; 3 — высота отстояния мениска; в и г — соответствующая площадь сетчатки, лишенная эффекта тампонады: черный цвет — при высоте отстояния мениска силикона 1 мм, красный цвет — при высоте 2 мм и зеленый цвет — при высоте 3 мм

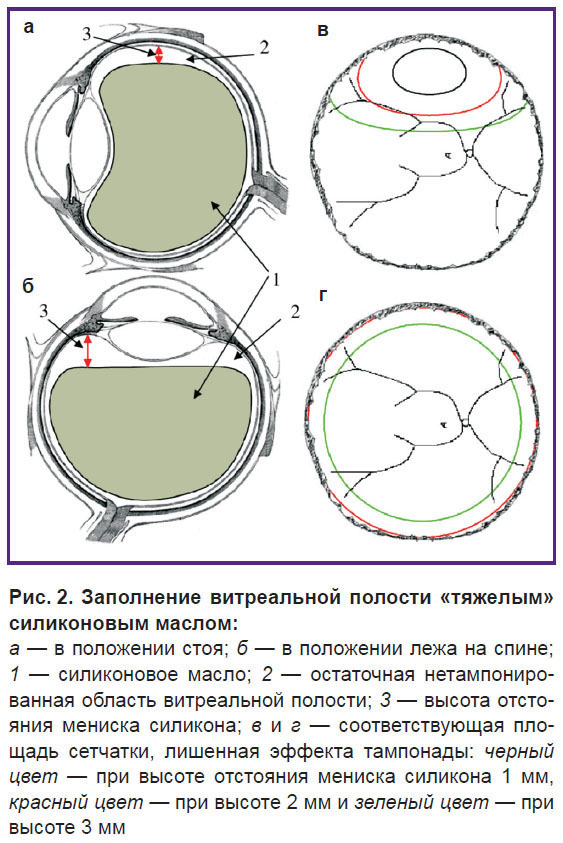

Рис. 2. Заполнение витреальной полости «тяжелым» силиконовым маслом:

а — в положении стоя; б — в положении лежа на спине; 1 — силиконовое масло; 2 — остаточная нетампонированная область витреальной полости; 3 — высота отстояния мениска силикона; в и г — соответствующая площадь сетчатки, лишенная эффекта тампонады: черный цвет — при высоте отстояния мениска силикона 1 мм, красный цвет — при высоте 2 мм и зеленый цвет — при высоте 3 мм

Идеальным тампонирующий эффект можно считать только при 100% заполнении витреальной полости силиконом, чего в реальности достичь практически невозможно. В любом случае будет оставаться область без тампонирующего эффекта большей или меньшей степени протяженности.

Примечателен эксперимент I.M. Fawcett с соавт. по заполнению модельной витреальной полости силиконом, который показал, что 100% заполнение невозможно в силу физических свойств силикона [1].

Установлено [2], что даже в случае незначительной неполноты заполнения витреальной полости силиконом большая площадь сетчатки остается без тампонирующего эффекта (см. рис. 1, 2). Так, при отстоянии мениска на 2 мм площадь сетчатки, лишенной тампонирующего эффекта, составляет 3,8 см², а при отстоянии на 3 мм — уже 6,5 см². Таким образом, даже в случаях, когда витреальная полость может казаться заполненной силиконом практически полностью, в силу того, что глаз имеет шарообразную форму, даже небольшая неполнота заполнения приводит к образованию значительной площади сетчатки, лишенной эффекта тампонады.

Тампонада силиконом в какой-то мере есть определенный компромисс с точки зрения достижения необходимого тампонирующего эффекта во всех отделах витреальной полости и дает хорошие результаты в случаях «изолированного» верхнего либо нижнего квадрантов, требующих тампонады. Сочетание одновременно верхних и нижних разрывов исключает полноценное тампонирование.

Для оценки возможностей достижения полноценности тампонирующего эффекта во всех отделах витреальной полости целесообразно рассмотреть физические силы, действующие на сетчатку при тампонаде силиконовым маслом. В литературе не представлено описания тампонады витреальной полости силиконом с точки зрения понимания физических процессов. Однако этот вопрос заслуживает более подробного освещения, так как силиконовая тампонада остается часто используемым методом и недостаточное понимание его физических законов не позволяет достичь максимально рационального применения этого метода в клинической практике.

Рассмотрим тампонированную витреальную полость и рассчитаем силу давления, прижимающего сетчатку к пигментному эпителию и поддерживающего ее в нормальном анатомическом положении (рис. 3, ось z направим вверх, приняв дно глаза за нуль).

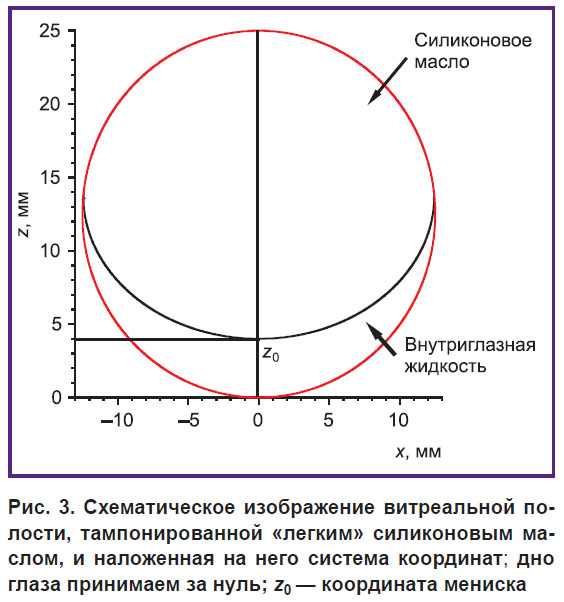

Рис. 3. Схематическое изображение витреальной полости, тампонированной «легким» силиконовым маслом, и наложенная на него система координат; дно глаза принимаем за нуль; z₀— координата мениска

Давление, которое действует на сетчатку на высоте z, в случае использования «легкого» силиконового масла равно (давление в верхней части глаза примем за нуль)

где ρ_СМ — плотность силиконового масла, g — ускорение свободного падения, а D — диаметр глаза.

В случае «тяжелого» силикона ситуация несколько сложнее. Давление в ВГЖ выше мениска будет равно

где ρ_ВГЖ — плотность внутриглазной жидкости. При переходе из ВГЖ в тампонирующее вещество давление испытывает связанный с поверхностным натяжением скачок:

где σ_{СМ–ВГЖ} — коэффициент поверхностного натяжения на границе силиконового масла с ВГЖ, а R₀ — средний радиус кривизны мениска в его верхушке (x=0).

Затем вновь наблюдается линейный рост давления пропорционально плотности силиконового масла:

где z₀ — координата мениска.

График зависимости давления от высоты z для обоих только что рассмотренных случаев показан на рис. 4. Величина R₀ была рассчитана с помощью гидростатической модели, аналогичной рассмотренной в работе [3].

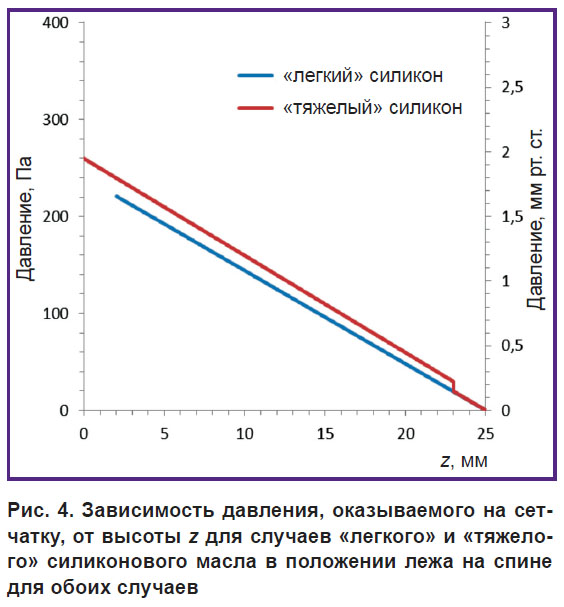

Рис. 4. Зависимость давления, оказываемого на сетчатку, от высоты z для случаев «легкого» и «тяжелого» силиконового масла в положении лежа на спине для обоих случаев

Представим распределение давления, прижимающего сетчатку, в более наглядном виде для случаев тампонады «легким» и «тяжелым» силиконовым маслом (рис. 5, 6).

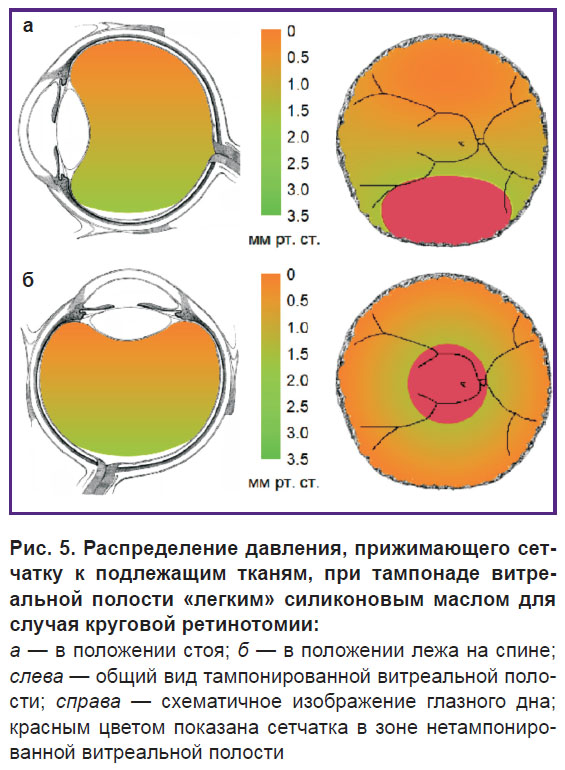

Рис. 5. Распределение давления, прижимающего сетчатку к подлежащим тканям, при тампонаде витреальной полости «легким» силиконовым маслом для случая круговой ретинотомии:

а — в положении стоя; б — в положении лежа на спине; слева — общий вид тампонированной витреальной полости; справа — схематичное изображение глазного дна; красным цветом показана сетчатка в зоне нетампонированной витреальной полости

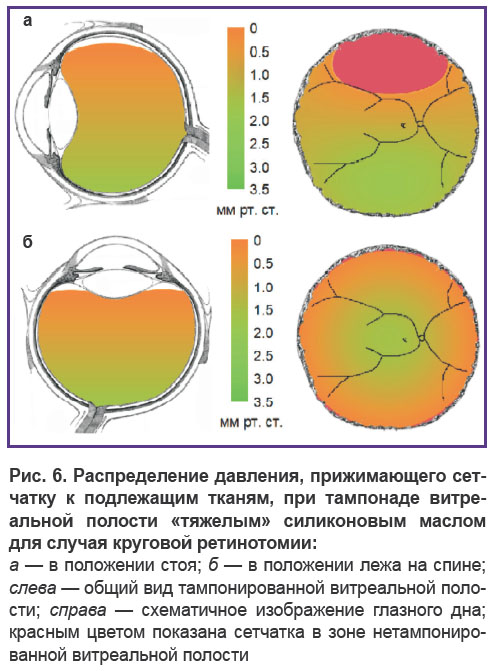

Рис. 6. Распределение давления, прижимающего сетчатку к подлежащим тканям, при тампонаде витреальной полости «тяжелым» силиконовым маслом для случая круговой ретинотомии:

Как демонстрируют диаграммы распределения давления, прижимающий эффект в отношении сетчатки со стороны силиконового масла наблюдается лишь в нижних отделах витреальной полости (в положении стоя), а по мере приближения к верхним отделам прижимающее усилие силиконовой тампонады сводится к нулю, причем это справедливо как для «легкого», так и для «тяжелого» силиконового масла. Данный факт объясняется тем, что удельный вес силиконового масла практически не отличается от такового у воды (0,95–0,98 г/см³ для «легкого» силикона и 1,02–1,06 г/см³ — для «тяжелого»). Удержание сетчатки в нормальном анатомическом положении посредством силиконовой тампонады обеспечивается исключительно тем, что заполняющее витреальную полость силиконовое масло, будучи гидрофобным, оттесняет водную среду от разрывов сетчатки и препятствует тем самым проникновению жидкости через разрывы в субретинальное пространство. При этом «легкое» силиконовое масло выполняет эту функцию в верхних отделах сетчатки, а «тяжелое» — в нижних. Однако силиконовое масло практически не прижимает сетчатку к подлежащим тканям, поэтому силиконовая тампонада эффективна исключительно при условии, что абсолютно полностью устранены все тракции, а имеющиеся разрывы сетчатки — небольшие либо среднего размера. Если же будет тракционное воздействие на близлежащие к разрыву участки сетчатки, то лишь одного эффекта отталкивания жидкости от зоны возможного проникновения через разрыв под сетчатку будет недостаточно. Несмотря на наличие в витреальной полости силиконового масла, тампонирующий эффект будет равен нулю, так как разрыв сетчатки будет открыт для проникновения ВГЖ под нее; через это отверстие в субретинальное пространство будет по-прежнему проникать жидкость, вызывая тем самым в большей или меньшей степени отслойку сетчатки. Таким образом, в тех случаях, когда необходимо прижимающее действие на сетчатку, одной лишь силиконовой тампонады может быть недостаточно.

Итак, в случае локализации разрывов и дефектов сетчатки исключительно в ее верхней либо нижней полусфере задача решается посредством тампонады «легким» либо «тяжелым» силиконом. Вместе с тем нередко создаются ситуации, требующие полноценного тампонирующего эффекта во всех отделах витреальной полости: например, в случаях, когда невозможно абсолютно полно удалить эпиретинальные мембраны и добиться полной либо необходимой мобилизации сетчатки. В ходе такого лечения возникает необходимость частичной либо круговой ретинотомии, а если клинический случай характеризуется также наличием разрыва в противоположном квадранте сетчатки, то создается ситуация, которую сложно разрешить традиционными методами. Рассмотрим одну из таких сложных ситуаций: например, в верхнем квадранте сетчатки имеется разрыв, а в нижних отделах необходимо выполнить ретинотомию, так как не существует возможности расправить сетчатку другим способом (рис. 7). Подобные ситуации имеют место в реальной клинической практике. В этих случаях перед хирургом возникает дилемма, как добиться надежного тампонирующего эффекта одновременно в верхней и нижней полусферах витреальной полости, если «легкий» силикон обеспечивает полноценный эффект только в верхних отделах витреальной полости, а «тяжелый» — в нижних.

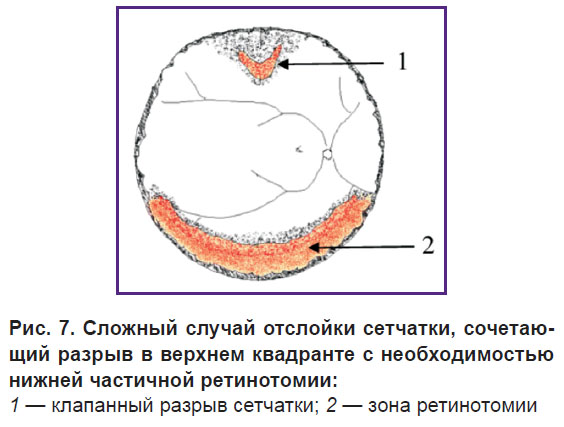

Рис. 7. Сложный случай отслойки сетчатки, сочетающий разрыв в верхнем квадранте с необходимостью нижней частичной ретинотомии:

1 — клапанный разрыв сетчатки; 2 — зона ретинотомии

Один из вариантов в такой ситуации — разделить операцию на два этапа: на первом добиться хорошей фиксации сетчатки в верхней (или нижней) зоне, а затем переходить ко второму этапу, с тем чтобы сначала достичь прилегания хотя бы в одной полусфере сетчатки в надежде на ее полное прилегание в результате второй операции [4]. Такой двухэтапный подход был бы оправдан, если бы единственной целью хирургического лечения отслойки сетчатки был анатомический успех. Если же принимать во внимание и функциональный исход операции, то вышеописанный подход противоречит фундаментальному принципу: чем дольше длительность существования отслойки сетчатки, тем хуже функциональный результат лечения. В этом аспекте вышеописанный поэтапный метод представляет собой «метод отчаяния»: в силу невозможности в кратчайшие сроки вернуть в нормальное анатомическое положение всю сетчатку одновременно приходится ограничиваться прилеганием хотя бы одной ее полусферы. Безусловно, наиболее рациональным является подход, при котором возможно добиться хорошей адаптации и удержания сетчатки на время формирования хориоретинальной спайки одновременно и в верхних, и в нижних отделах. Сделать это можно следующим образом: использовать дополнительные возможности модернизации хирургического вмешательства, а именно дополнить выполнение силиконовой тампонады методами, которые позволяют добавочно фиксировать сетчатку в нормальном анатомическом положении в тех зонах, на которые тампонирующий эффект силикона не распространяется, а также в тех случаях, когда прижимающий эффект в отношении сетчатки со стороны силикона может оказаться недостаточным чисто физически. Такая механическая фиксация сетчатки может понадобиться во время операции не только в случае непосредственного выполнения ретинотомии, но также в случаях, когда в отдельных зонах не удается полностью отделить стекловидное тело от сетчатки, в результате чего эти зоны остаются опасными с точки зрения формирования эпиретинального фиброза и риска возникновения необходимости ретинотомии.

Предлагаемая технология механической фиксации сетчатки. С целью создания возможности дополнительной механической фиксации сетчатки авторами разработана новая технология, которая заключается в модификации процесса эписклерального пломбирования, широко используемого для лечения отслойки сетчатки, в том числе в комбинации с витреоретинальным вмешательством. Следует отметить, что комбинированные эписклеральные и эндовитреальные хирургические вмешательства в настоящее время снова пользуются вниманием исследователей, так как на сегодняшний день накоплены данные, что такие вмешательства повышают частоту анатомического успеха лечения в осложненных случаях отслойки сетчатки [5–8].

Предлагаемое авторами устройство — двойной магнитоактивный фиксатор сетчатки — потенциально способно осуществлять ее прижатие за счет взаимного притяжения подшиваемой к склере наружной магнитной пломбы и внутренних магнитных пломб из магнитоактивного эластомера, накладываемых на сетчатку в проекции наружной магнитной пломбы. Наружная магнитная пломба выполнена из медицинского силикона и внешне не отличается от обычной, при этом внутри содержит постоянные магниты системы неодим–железо–бор (рис. 8). Теоретически она может быть различной формы и размеров. Со стороны витреальной полости предлагается использовать внутренние магнитные пломбы, представляющие собой тонкий эластичный силиконовый имплантат, в который введены ферромагнитные вещества таким образом, что ферромагнетик находится внутри имплантата и не контактирует с тканями глаза. За счет взаимного притяжения наружной и внутренних магнитных пломб реализуется эффект удержания сетчатки в нормальном анатомическом положении (рис. 9). В качестве внутренней магнитной пломбы используют один или несколько плоских элементов.

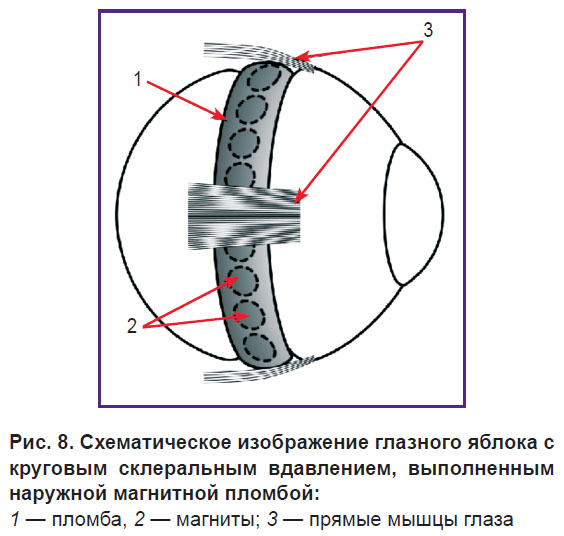

Рис. 8. Схематическое изображение глазного яблока с круговым склеральным вдавлением, выполненным наружной магнитной пломбой:

1 — пломба, 2 — магниты; 3 — прямые мышцы глаза

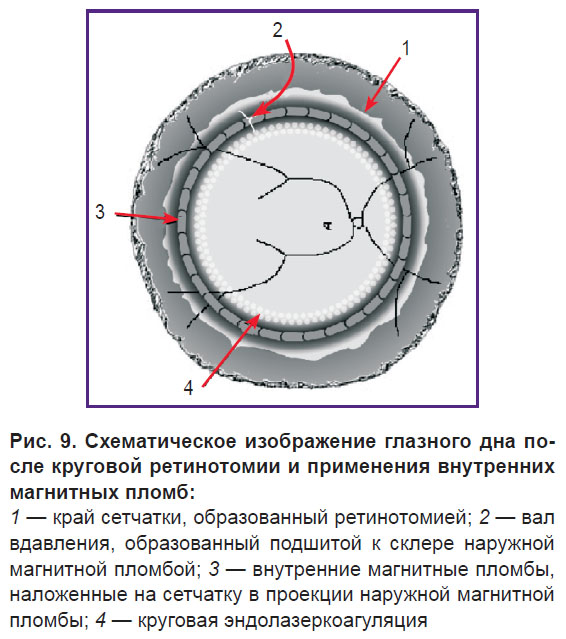

Рис. 9. Схематическое изображение глазного дна после круговой ретинотомии и применения внутренних магнитных пломб:

1 — край сетчатки, образованный ретинотомией; 2 — вал вдавления, образованный подшитой к склере наружной магнитной пломбой; 3 — внутренние магнитные пломбы, наложенные на сетчатку в проекции наружной магнитной пломбы; 4 — круговая эндолазеркоагуляция

На рис. 8, 9 показано применение устройства в случае кругового наложения пломбы. Такое наложение выбрано для наглядности возможностей использования в этом случае дополнительной механической фиксации сетчатки в любом квадранте. На практике таким же образом можно выполнять не только круговое пломбирование, но и секторальное, двухсекторальное или радиальное вдавление склеры. Применение магнитной пломбы принципиально не нарушает техники операции эписклерального пломбирования, так как не меняет ни диаметра пломбы, ни ее упруго-эластических свойств: по свойствам магнитная пломба также не отличается от обычной пломбы.

Необходимость механической фиксации сетчатки может понадобиться как в случае ретинотомии при наличии остаточных ретинальных тракций, так и в случаях без прямой необходимости вмешательства, когда какую-либо зону сетчатки не удается полностью освободить от стекловидного тела, а потому эта зона является опасной с точки зрения формирования фиброза и риска возникновения необходимости дополнительной ретинотомии. От выполнения этой операции по возможности стараются воздерживаться, избегая тем самым нанесения дополнительной травмы, так как минимизация травмирования — одна из основных аксиом хирургии. Если имеется высокий риск ретинотомии в перспективе, использование дополнительной механической фиксации сетчатки может оказаться решающим фактором, позволяющим в конечном итоге избежать ее выполнения, так как прижимающее действие со стороны внутренних магнитных пломб может оказать противодействие тракционному усилию формирующейся эпиретинальной мембраны, направленному на смещение сетчатки с ее нормального анатомического положения. Речь не идет о противостоянии тракциям со стороны мощных сформированных эпиретинальных мембран, но при начинающемся эпиретинальном фиброзе дополнительная механическая фиксация сетчатки может позволить выиграть время на тот момент, пока в области интраоперационно произведенной лазеркоагуляции сформируется надежная хориоретинальная спайка, которая эффективно удерживает сетчатку в нормальном анатомическом положении.

Предлагаемое устройство позволяет оказывать на сетчатку прижимное действие до 3,5 мм рт. ст, активно удерживая ее в нормальном анатомическом положении. Варьирование состава внутренней пломбы и размера наружных магнитов позволяет изменять давление в широких пределах [9]. Устройство дает возможность не только эффективно прижимать сетчатку к подлежащим тканям на операционном столе на время проведения лазеркоагуляции, но и поддерживать ее нормальное анатомическое положение в послеоперационном периоде, в то время как применение только силиконового масла практически не оказывает прижимающего действия в отношении сетчатки (рис. 10, 11).

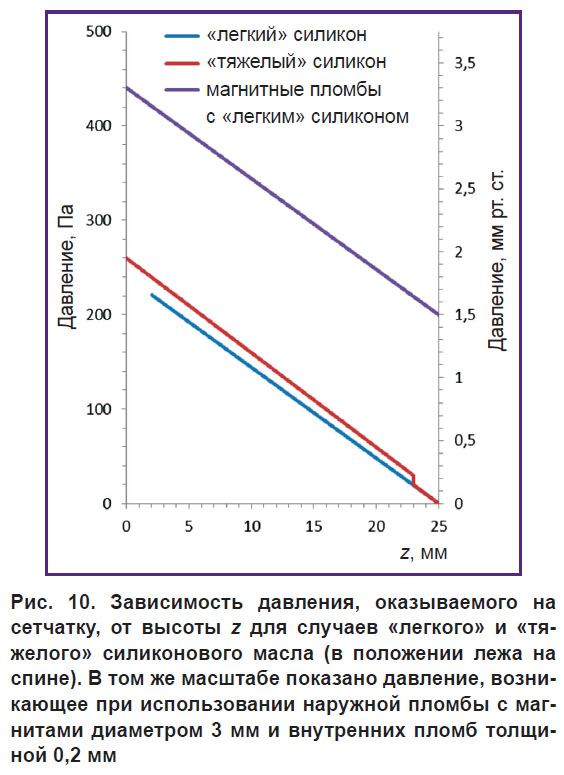

Рис. 10. Зависимость давления, оказываемого на сетчатку, от высоты z для случаев «легкого» и «тяжелого» силиконового масла (в положении лежа на спине). В том же масштабе показано давление, возникающее при использовании наружной пломбы с магнитами диаметром 3 мм и внутренних пломб толщиной 0,2 мм

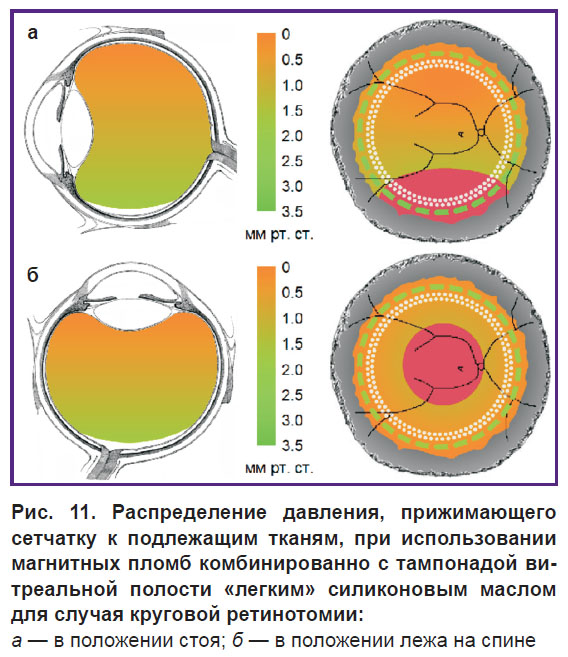

Рис. 11. Распределение давления, прижимающего сетчатку к подлежащим тканям, при использовании магнитных пломб комбинированно с тампонадой витреальной полости «легким» силиконовым маслом для случая круговой ретинотомии:

а — в положении стоя; б — в положении лежа на спине

Необходимость дополнительной механической фиксации края сетчатки может возникать не только при наличии персистирующих тракций, вызванных пролиферативной витреоретинопатией, но и при расправлении сетчатки в случае гигантского разрыва с тракцией или ее отрыва от зубчатой линии на большом протяжении. Травматические отслойки сетчатки со свойственными им многообразием и сложностью также представляют собой большую проблему для витреоретинальной хирургии. В большинстве случаев, не отягощенных выраженным эпиретинальным фиброзом, наличием каких-либо грубых тяжей, задача с большой долей вероятности может решаться традиционными методами, однако бывают ситуации, когда не представляется возможным достичь хотя бы частичного восстановления зрения иначе, кроме как посредством механической фиксации сетчатки к подлежащим оболочкам. Такие случаи до сих пор встречаются, и справиться с ними обычными методами иногда невозможно.

Для тяжелых случаев ранее предлагались ретинальные гвозди с целью механической фиксации сетчатки [10]. Они помогали удерживать ее в нормальном анатомическом положении, что делало возможным проведение лазеркоагуляции. В случае отрыва от зубчатой линии на большом протяжении механическая фиксация сетчатки помогала достичь ее прилегания без образования складок [10]. Первые результаты краткосрочных наблюдений применения ретинальных гвоздей были положительными [11–14] и привели к их распространению в качестве дополнительного инструмента лечения осложненных отслоек сетчатки. Однако неэффективность ретинальных гвоздей в фиксации сетчатки при выраженной пролиферативной витреоретинопатии привела к быстрому отказу от их использования во всех случаях, включая менее осложненные [10].

Вместе с тем в число технических трудностей, возникающих при хирургическом лечении гигантских разрывов сетчатки, травматических разрывов сетчатки и отрывов от зубчатой линии на большом протяжении, в ряде случаев входит и склонность сетчатки заворачиваться внутрь и препятствовать разворачиванию. Ригидная скрученная сетчатка может не прилегать даже при применении перфторорганических соединений (ПФОС). У таких пациентов из возможных альтернативных решений остаются ретинэктомия или применение механической фиксации сетчатки, возможно с предварительной ретинэктомией. Особого внимания заслуживают случаи, требующие круговой ретинотомии: после ее выполнения край оставшегося круга сетчатки нередко оказывается волнистым из-за остаточных интраретинальных тракций и сетчатка не прилегает под действием ПФОС. Такое положение делает невозможным проведение лазеркоагуляции и, соответственно, не позволяет завершить операцию с использованием стандартных методов.

Для указанных ситуаций предлагалась также шовная фиксация сетчатки. Так, Х.П. Тахчиди и соавт. [15] и Н.П. Паштаев и соавт. [16] выполняли шовную фиксацию при гигантских разрывах и отрывах сетчатки от зубчатой линии. Фиксацию края ретинального дефекта осуществляли следующим образом: через склеротомический порт 23G в полость стекловидного тела вводили прямую иглу при помощи специального цангового пинцета. Производили трансретиносклеральный прокол изнутри наружу по краю ретинального дефекта с выводом иглы на наружную поверхность заранее освобожденной от конъюнктивы склеры. Концы нити связывали узлом на наружной поверхности склеры [16]. По данным авторов, способ позволяет восстановить нормальное анатомическое положение сетчатки при гигантских разрывах и отрывах от зубчатой линии.

Однако шовный метод фиксации, как и ретинальные гвозди, в настоящее время не имеет широкого клинического применения. Оба метода в большей или меньшей степени обладают некоторыми недостатками, а именно малым соотношением площади фиксации сетчатки на единицу приложения усилия (вкалывание гвоздя, прокол оболочек) и недостаточной степенью герметичности фиксации. В любом случае между швами либо между вколотыми гвоздями остается зона непрочного прилегания. Другим недостатком является травматичность: применение ретинальных гвоздей несет в себе риск возможного первичного избыточного давления на сетчатку с ее размозжением, которое не только может сопровождаться кровотечением, но и потенциально способно вносить вклад в прогрессию пролиферативной витреоретинопатии.

В случае применения разработанного авторами способа дополнительной механической фиксации сетчатки, реализуемого за счет сил магнитного взаимодействия, на сетчатку оказывается мягкое прижимающее воздействие наложенным магнитным материалом внутренних (эндовитреальных) пломб, исключающее ее размозжение во время имплантации и не требующее прокалывания оболочек. Способ позволяет осуществлять плоскостное прижатие сетчатки, герметично окружающее зоны разрывов и дефектов. Предлагаемое устройство дает возможность зафиксировать края дефектов сетчатки на большом протяжении, особенно в случаях «волнистых» или «закручивающихся» краев, затрудняющих расправление и прилегание, а также при риске попадания под сетчатку тампонирующих веществ, при этом максимально сберегается ткань сетчатки.

Материалы и методы

Выполнена серия экспериментальных исследований на кадаверных глазах с максимальным приближением ситуации к естественным условиям: использовали аналогичное оборудование, которое обычно применяется для проведения витреоретинальных вмешательств, после подшивания эписклеральных магнитных пломб выполняли витрэктомию, ретинотомию, введение ПФОС и наложение на сетчатку внутренних магнитных пломб. Для эписклерального пломбирования использовали магнитные пломбы диаметром 4–5 мм, содержащие расположенные в один ряд дисковидные неодимовые магниты диаметром 3 или 4 мм и толщиной 1 мм. Наружные магнитные пломбы другого типа содержали 2 ряда неодимовых магнитов диаметром 2 мм (рис. 12, 13). Данные пломбы (прототипы) позволяют в эксперименте сделать вдавление склеры локально (секторально или радиально) либо выполнить круговое вдавление склеры аналогично применению обычной стандартной пломбы. Исследовались не только дисковидные, но и прямоугольно-параллелепипедные магниты в составе наружных магнитных пломб, а также были опробованы наружные магнитные пломбы с различными вариантами полярности расположения магнитов.

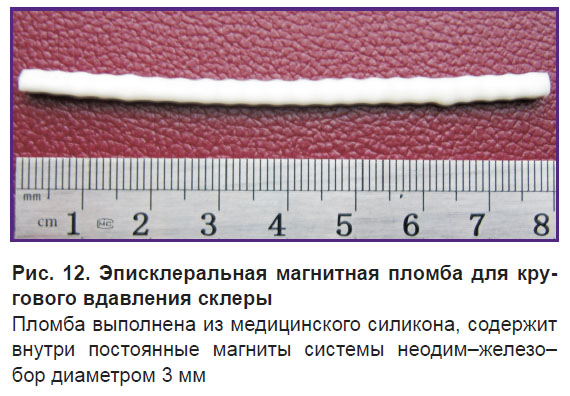

Рис. 12. Эписклеральная магнитная пломба для кругового вдавления склеры

Пломба выполнена из медицинского силикона, содержит внутри постоянные магниты системы неодим–железо–бор диаметром 3 мм

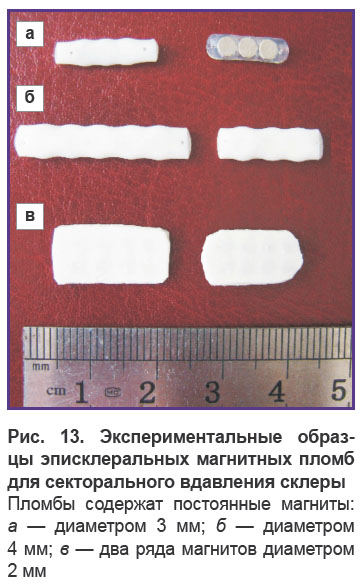

Рис. 13. Экспериментальные образцы эписклеральных магнитных пломб для секторального вдавления склеры

Пломбы содержат постоянные магниты: а — диаметром 3 мм; б — диаметром 4 мм; в — два ряда магнитов диаметром 2 мм

Для дополнительной механической фиксации сетчатки со стороны витреальной полости вводили внутренние магнитные пломбы — экспериментальные образцы магнитоактивного эластомера длиной 3–10 мм, шириной 1–2 мм и толщиной 0,2–0,4 мм. Имплантаты были выполнены из мягкого упругого эластичного силиконового эластомера, в котором ферромагнитные частицы диаметром менее 20 мкм изолированы от витреальной полости, так как покрыты слоем чистого силикона (рис. 14). Имплантаты легко вводятся при помощи инжектора через разрез 20G в плоской части цилиарного тела, обладают достаточными прочностными характеристиками и не повреждаются в процессе работы. Одну за другой вводили до 10 внутренних магнитных пломб, которые укладывали по краю искусственно сформированных витреотомом разрывов сетчатки. Из пломб составляли непрерывные криволинейные контуры произвольной конфигурации, окружающие разрывы сетчатки любой формы и размеров.

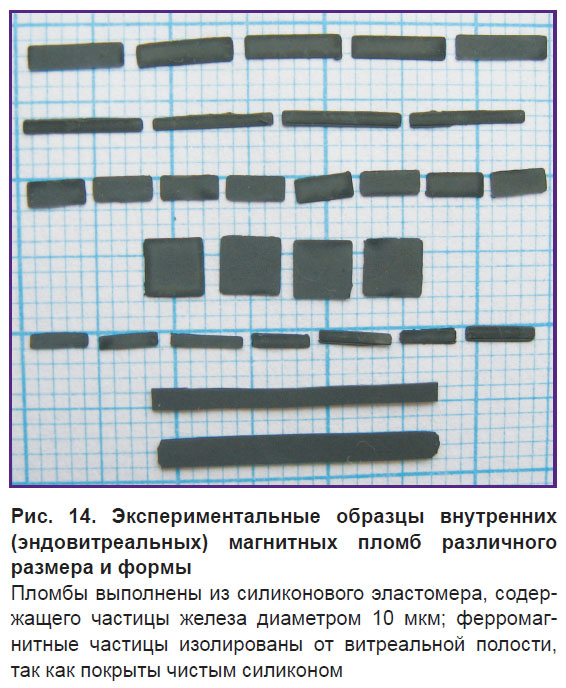

Рис. 14. Экспериментальные образцы внутренних (эндовитреальных) магнитных пломб различного размера и формы

Пломбы выполнены из силиконового эластомера, содержащего частицы железа диаметром 10 мкм; ферромагнитные частицы изолированы от витреальной полости, так как покрыты чистым силиконом

Результаты

Проведенные эксперименты подтвердили теоретические предпосылки: технически выполнимо придание магнитных свойств обычной пломбе, традиционно применяемой для эписклерального пломбирования, без изменения ее размеров и других механических свойств. Модифицированная пломба внешне не отличима от традиционной и не вносит каких-либо дополнительных затруднений в проведении операции. Подшивание магнитной пломбы с точки зрения хирурга никоим образом не затруднено и в целом не отличимо от обычного эписклерального пломбирования. Эндовитреальные имплантаты из магнитоактивного эластомера хорошо ложатся, ровно, плотно и качественно удерживают сетчатку, придавливая ее к подлежащим оболочкам без видимых признаков формирования пролежня, а именно: пломба лежит на поверхности сетчатки ровно, не вызывает какого-либо грубого вдавления или деформации оболочек.

Апробация различных размеров пломб в ходе операций позволяет сделать вывод, что наиболее оптимальными для технического осуществления процесса являются пломбы длиной не более 5 мм. Проверка возможности применения более длинных пломб для получения линии фиксации показала, что интраоперационные манипуляции с ними затруднены. Относительно короткие фрагменты длиной 3–5 мм позволяют выполнять все необходимые манипуляции. Выстраивая внутренние пломбы друг за другом, можно составить из них единую линию непрерывной герметичной фиксации сетчатки. По завершении хирургического лечения пломбы легко удалить посредством витреотома 25G.

Таким образом, с учетом вышеописанных аспектов гидростатики силиконовой тампонады витреальной полости можно предполагать с большой долей вероятности, в какой зоне сетчатки при тампонаде силиконом возникает эффект прижатия к подлежащим тканям, в какой — лишь эффект оттеснения водной среды от сетчатки, а какие зоны остаются лишенными тампонирующего эффекта, и при необходимости в зоне недостаточного эффекта использовать возможности дополнительной механической фиксации сетчатки. Предлагаемая новая медицинская технология позволяет эффективно удерживать сетчатку силами магнитного взаимодействия. Магнитная эписклеральная пломба может использоваться не только комбинированно с внутренними (эндовитреальными) пломбами со стороны витреальной полости, но и сама по себе (например, на том этапе, когда планируется только эписклеральное пломбирование без выполнения витрэктомии). Модифицированная пломба при этом не оказывает какого-либо дополнительного воздействия на глаз по сравнению с обычной. Магнитная пломба выполняет все функции обычной, и в случае, если посредством эписклерального пломбирования будет благополучно достигнуто стойкое прилегание сетчатки, магнитные свойства этой пломбы не будут использованы. Однако если в послеоперационном периоде патологический процесс, приведший к возникновению отслойки сетчатки, будет продолжать развиваться, в тяжелых случаях можно будет воспользоваться дополнительными возможностями механической фиксации сетчатки со стороны витреальной полости. В этой связи в будущем может возникнуть представление о целесообразности изготовления всех пломб магнитными — таким образом хирург сможет подстраховаться от тяжелого случая: под рукой всегда будет возможность дополнительной фиксации сетчатки как в послеоперационном периоде (в случае возникновения такой необходимости), так и непосредственно в ходе операции.

Заключение

Известный эффект, когда «легкое» силиконовое масло в витреальной полости всплывает, оставляя без эффекта тампонады нижние отделы сетчатки, а при использовании «тяжелого» силикона без эффекта тампонады остаются верхние отделы, позволяет рассматривать дополнительную фиксацию сетчатки в нужных зонах с помощью магнитной эписклеральной пломбы как инструмент, способный повысить частоту успешного хирургического лечения отслоек сетчатки.

Несмотря на то, что в большинстве случаев традиционные методы хирургического лечения отслоек сетчатки могут быть вполне достаточными, в отдельных осложненных случаях механическую фиксацию можно применять как безопасное дополнительное или альтернативное средство. В комбинации со стандартными техниками механическая фиксация может помочь пациентам, у которых другим путем достичь прилегания сетчатки было бы сложно или невозможно.

Благодарность. Авторы благодарны сотрудникам компании ЗАО «МедСил» А.В. Горшкову и Н.Р. Валетовой за помощь в изготовлении магнитных пломб.

Финансирование исследования. Работа выполнена при поддержке Российского научного фонда (проект №16-15-00208).

Конфликт интересов. У авторов нет конфликта интересов.
