Стабилизация паттерна сканирования для задач трехмерных фазочувствительных модальностей ОКТ: ангиографии, релаксографии и мониторинга медленных процессов

П.А. Шилягин, Л.А. Матвеев, Е.Б. Киселева, A.А. Моисеев, В.Ю. Зайцев, А.А. Советский, Д.В. Шабанов, В.М. Геликонов, К.С. Яшин, К.А. Ачкасова, Н.Д. Гладкова, Г.В. Геликонов

Ключевые слова: паттерн сканирования; оптическая когерентная томография; ОКТ; ОКТ-ангиография; ОКТ-релаксография; мониторинг медленных процессов.

Новые модальности в оптической когерентной томографии (ОКТ) опираются не только на анализ усредненной амплитуды рассеяния различных слоев и участков биоткани, но и, в большей степени, на оценку изменчивости спекловой структуры (как амплитуды, так и фазы спеклов).

Цель исследования — для реализации таких модальностей ОКТ, как ангиография, релаксография и мониторинг медленных процессов, разработать метод исключения паразитных вибраций внутри сканирующей системы прибора.

Материалы и методы. Была решена задача стабилизации траектории сканирования на основе использования активной фильтрации управляющего напряжения.

Результаты. Эффективность предложенного подхода продемонстрирована как на фантомном образце, так и на примере реальных тканей при реализации сразу нескольких модальностей: визуализации экссудата in vivo; ОКТ-ангиографии для визуализации микроциркуляции головного мозга; ОКТ-релаксографии на примере картирования времени механической релаксации хрящевой ткани; увеличения поперечного разрешения ОКТ путем компенсации дефокусировки.

Заключение. Паразитные вибрации сканирующей системы маскируют собственные движения рассеивателей внутри биоткани, включая изменения и относительного положения, и смещения рассеивателей (обусловленные броуновским движением, потоками и деформацией), чем вызывают артефактные вариации спекловой структуры. Это затрудняет или делает невозможным анализ изменчивости спеклов, лежащий в основе ряда новых модальностей ОКТ. Применение стабилизации паттерна сканирования позволяет реализовать данные модальности с качеством, пригодным для практического использования.


Введение

Оптическая когерентная томография (ОКТ) — быст­роразвивающийся, малоинвазивный, не требующий использования контрастных веществ метод визуализации структуры биологических тканей, уже занявший ведущее место среди оптических методов диагностики за счет быстроты получения и оценки изображений и наличия большого числа функций, в числе которых можно отметить уже привычные для технологии ОКТ поляризационную чувствительность, ангиографию и эластографию, а также выделить новые направления, такие как лимфоангиография, релаксография, возможность мониторинга медленных процессов [1, 2]. ОКТ-приборы позволяют получать изображения структуры тканей с разрешением до единиц микрометров на глубину до 1,5 мм. Ведущими областями, где широко применяется ОКТ, являются офтальмология [3] и интервенционная кардиология [4, 5]. Также этот метод активно используется в дерматологии, что отчасти объясняется удобством кожи как объекта исследования [6, 7].

Основное направление научных исследований в настоящий момент — внедрение ОКТ в онкологию [8, 9]; диагностика и определение границ новообразований [10]; оценка эффективности противоопухолевого лечения [11].

Одним из основных элементов ОКТ-приборов является сканирующая система, которая обеспечивает перемещение зондирующего луча вдоль поверхности исследуемого образца. Совокупность А-сканов, регистрируемая синхронно с этим движением (координата Х), называется B-сканом. Трехмерные ОКТ-изображения формируются из набора В-сканов, регистрируемых с последовательным смещением вдоль координаты, ортогональной направлению сканирования в одном В-скане (координата Y). При фиксированном числе А-сканов в одном В-скане, равном А, скорость сканирования по координате Х в А раз больше скорости сканирования по координате Y, что обусловливает возможность использования относительно них терминов «быстрой» и «медленной» координат сканирования.

Совокупность траекторий прохождения луча называется паттерном сканирования. Наиболее распространенным является растровое сканирование (рис. 1, а, б) [12], при котором Х и Y — декартовые прямоугольные координаты, хотя при осуществлении отдельных исследований используют и другие базисы сканирования. Так, например, при некоторых типах исследования области желтого пятна и диска зрительного нерва в сетчатке человека В-скан формируется в виде многоконечной звезды (рис. 1, в) [13], хотя чаще при исследованиях зрительного нерва используют сканирование в форме окружности (рис. 1, г) [12, 14]. При реализации резонансных эндоскопических торцевых сканеров [15–17] форма В-скана задается фигурами Лиссажу (рис. 1, д). В этом случае «медленная» координата сканирования закладывается в разности фаз между управляющими гармоническими воздействиями, прикладываемыми к оптическому волокну в ортогональных направлениях. При исследованиях внутренних стенок кровеносных сосудов, пищевода и дыхательных путей В-скан формируется во время вращения зонда относительно своей оси [18]. В этом случае в качестве «быстрой» выступает азимутальная координата, а «медленная» координата соответствует продольному смещению зонда вдоль его оси (рис. 1, е).

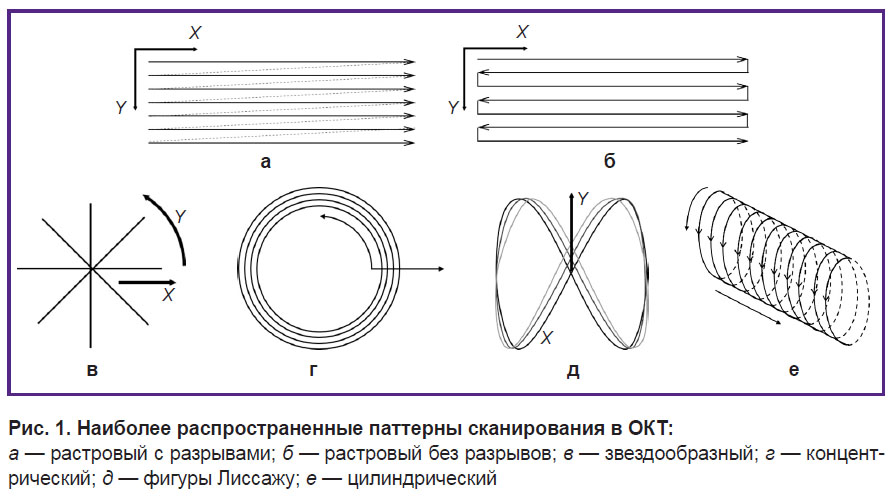

Рис. 1. Наиболее распространенные паттерны сканирования в ОКТ:

а — растровый с разрывами; б — растровый без разрывов; в — звездообразный; г — концентрический; д — фигуры Лиссажу; е — цилиндрический


Для реализации мультимодальной ОКТ в системах, разрабатываемых в Институте прикладной физики РАН (Россия), используется растровый тип сканирования, при котором обеспечивается непрерывность получения информации, а направление перемещений по координате X в четных и нечетных В-сканах противоположно. Такой тип сканирования позволяет реализовать поляризационно-чувствительную (ПЧ) мо­дальность, основанную на двукратном проходе зондирующим лучом в одной плоскости, при этом состояние поляризации опорной волны при каждом проходе изменяется на ортогональное [19]. В силу особенностей строения тканей диагностически важные масштабы биологических структур в поперечном направлении, регистрируемые в обычной или ПЧ-модальности ОКТ, существенно превышают величину неопределенности положения сканирующего луча, обусловленную наличием механических резонансов сканирующего элемента сканера. В связи с этим вопрос стабилизации паттерна сканирования до появления фазово-чувствительных модальностей подробно не рассматривался.

Однако для реализации чувствительных к вариациям сигнала модальностей в ОКТ (таких как ангиография, картирование деформаций биоткани и мониторинг броуновского движения) необходимо дополнительно обеспечивать стабилизацию системы сканирования, которая гарантирует повторное прохождение луча без отклонения от предыдущего прохода. Например, в случае реализации ангиографии и эластографии для каждой обрабатываемой пары В-сканов в каждой точке высчитывается разность фаз комплексного ОКТ-сигнала [20, 21], которая в дальнейшем используется для выполнения задач визуализации и оценки параметров смещения субразрешаемых рассеивателей. При этом, если система сканирования не обеспечивает повторяемости хода луча, это может приводить к ошибкам при оценке не только разности фаз, но даже менее чувствительных амплитудных вариаций.

Материалы и методы

В данной работе представлен оригинальный подход к стабилизации траектории безразрывного растрового трехмерного сканирования в ОКТ и рассмотрены примеры его реализации для решения ряда клинических задач:

1) визуализации экссудативной жидкости in vivo (на основе стабилизированной амплитудной обработки) при экссудативном среднем отите у пациента;

2) визуализации микроциркуляции (на основе стабилизированной фазо-чувствительной обработки последовательности В-сканов) на примере построения сеток кровеносных сосудов головного мозга экспериментальных животных (крыс) в норме и при наличии глиальной опухоли;

3) картирования механической упругой релаксации (фазовая обработка последовательности 3D-мас­сивов) на примере релаксации свиного реберного хряща после его прокола иглой;

4) увеличения поперечного разрешения ОКТ путем компенсации дефокусировки (на основе обработки фазовых искажений) на примере тестовой среды.

Результаты

Стабилизация безразрывного растрового трех­мерного сканирования в ОКТ. Критическим мо­ментом при реализации безразрывного растрового трехмерного сканирования является возбуждение высших гармоник резонанса сканирующего элемента. На рис. 2, а продемонстрировано структурное en-face изображение фантомного образца равномерно рассеивающей среды — фантома (BioMimic, Канада) для ОКТ с периодическими искажениями. На полученном изображении визуально выделяются направленные формирования, отсутствующие в реальной структуре объекта. Подобные искажения структуры могут становиться причиной ошибочной интерпретации ОКТ-изображений, что потенциально снижает диагностическую ценность метода.

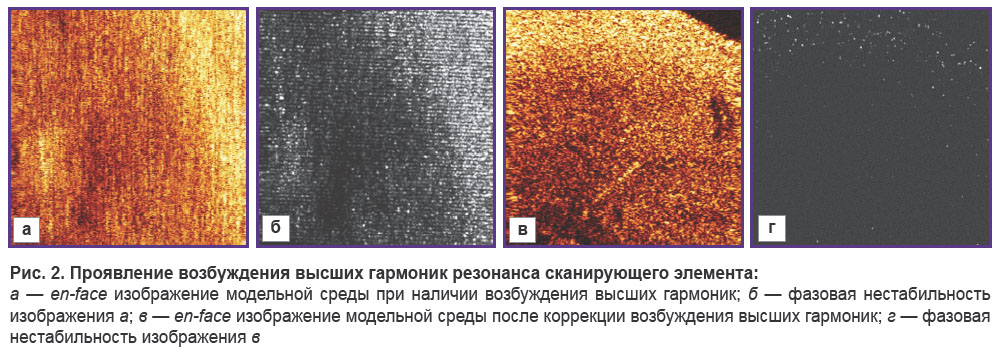

Рис. 2. Проявление возбуждения высших гармоник резонанса сканирующего элемента:

аen-face изображение модельной среды при наличии возбуждения высших гармоник; б — фазовая нестабильность изображения а; вen-face изображение модельной среды после коррекции возбуждения высших гармоник; г — фазовая нестабильность изображения в

Еще более чувствительным к наличию паразитных микросмещений сканирующего луча компонентом комплексного ОКТ-сигнала является фаза. Рис. 2, б демонстрирует искажения разности фаз между обрабатываемыми сканами в условиях полного отсутствия реального смещения рассеивателей в фантоме. Причиной возникновения данных фазовых артефактов служит возбуждение высших гармоник резонанса сканирующего элемента при дискретном изменении управляющего напряжения по «медленной» оси.

Для устранения обнаруженных эффектов нами разработан подход, основанный на применении активной фильтрации управляющего напряжения. С этой целью была использована аппаратная фильтрация с одновременной тонкой настройкой управляющего сигнала, предназначенная для минимизации негативных эффектов, возникающих вследствие дискретного переноса луча по «медленной» оси. Это позволило полностью избавиться от влияния высших гармоник резонанса сканирующего элемента как на традиционных структурных en-face изображениях (рис. 2, в), так и при анализе динамической структуры (рис. 2, г).

Визуализация экссудативной жидкости in vivo. После устранения паразитных вибраций становится возможным визуализировать межклеточную жидкость, скапливающуюся в среднем ухе пациента при наличии экссудативного среднего отита. На рис. 3, а отчетливо виден фрагмент экссудативной жидкости, смачивающей височную кость и истонченную барабанную перепонку. Отличие показателя преломления экссудативной жидкости n от единицы обусловливает возникновение видимых «разрывов» подлежащих тканей (в случае на рис. 3, а — височной кости) на границе раздела жидкости и окружающего воздушного пространства. При этом спекловая структура зоны экссудата отличается от спекловой структуры над- и подлежащих областей, что хорошо видно на рис. 3, б, полученном в сечении, показанном на рис. 3, а штрихпунктирной линией. Рис. 3, б реконструирован из набора 100 отдельных ОКТ-изображений, полученных из одной плоскости в различные моменты времени (интервал между отдельными В-сканами составляет около 25 мкс).

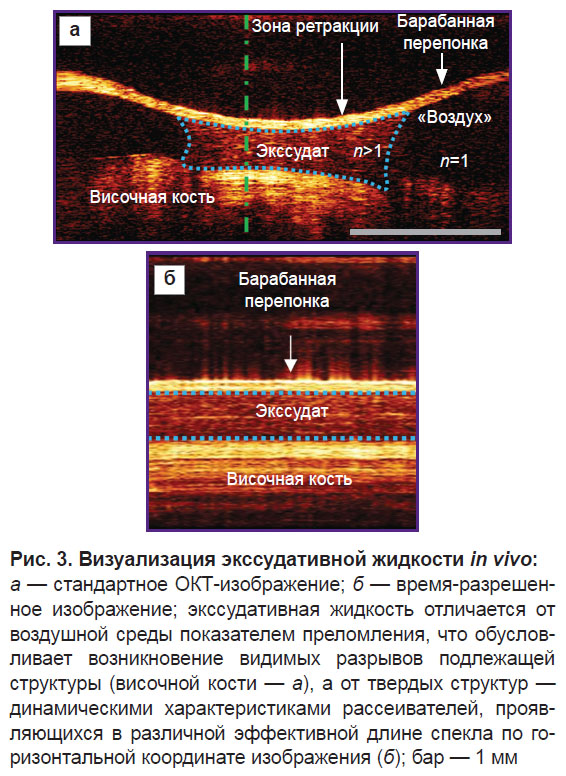

shilyagin-ris-3.jpg Рис. 3. Визуализация экссудативной жидкости in vivo:

а — стандартное ОКТ-изображение; б — время-разрешенное изображение; экссудативная жидкость отличается от воздушной среды показателем преломления, что обусловливает возникновение видимых разрывов подлежащей структуры (височной кости — а), а от твердых структур — динамическими характеристиками рассеивателей, проявляющихся в различной эффективной длине спекла по горизонтальной координате изображения (б); бар — 1 мм


Из-за того, что одиночные рассеиватели в жидкости подвижны, они совершают броуновское движение, в результате чего спеклы в «жидкой» части изображения (экссудате) имеют более короткую длину по горизонтали относительно спеклов, принадлежащих «жесткой» структуре. Оценка таких характеристик спеклов, как общая яркость и подвижность, может дать информацию о вязкости экссудата и, как следствие, использоваться в качестве основания при выборе тактики лечения (консервативное или оперативное) [22, 23]. Однако разница в длине спеклов (их подвижности) может быть заметна только в случае стабилизации паттерна сканирования, что создает возможность определения длины спеклов только подвижностью рассеивателей, а не вибрациями при сканировании.

Таким образом, стабилизация траектории сканирования и исключение влияния паразитных вибраций необходимы при выполнении визуализации области экссудата, а также важны при оценке параметров вязкости экссудата, основанных на анализе динамических характеристик спеклов ОКТ-изображения.

ОКТ-визуализация микроциркуляции головного мозга в норме и при наличии глиальной опухоли в эксперименте. Современные методы ОКТ-ангиографии основаны на анализе локальных изменений спеклов [24]. При этом используются как амплитуда, так и фаза ОКТ-сигнала [25]. В связи с этим качество ОКТ-ангиографии критически зависит от стабилизации паттерна сканирования.

В большинстве экспериментальных исследований ОКТ-ангиография применяется для изучения ишемических процессов головного мозга [26, 27]. Работы, посвященные изменению сетки кровеносных сосудов при развитии глиомы, единичны [28]. Настоящее исследование демонстрирует потенциал применения ОКТ-ангиографии для изучения изменения микроциркуляторного русла при развитии опухолей головного мозга.

ОКТ-визуализация микроциркуляторного русла головного мозга крыс в норме и с привитой экспериментальной глиомой С6 проведена после трепанации черепа с использованием контактного объектива и УЗИ-геля [29].

Содержание животных и проведение экспериментов осуществляли в соответствии с международными правилами «Guide for the Care and Use of Laboratory Animals» (National Research Council, 2011), а также с этическими принципами Европейской конвенции по защите позвоночных животных, используемых для экспериментальных и других научных целей (Страсбург, 2006). Исследование одобрено Этическим комитетом Приволжского исследовательского медицинского университета.

Ангиографические изображения строились в процессе получения ОКТ-данных (что занимало 26 с) и представляли собой суммарную 2D-картину кровеносных сосудов, расположенных на разной глубине в ткани (до 1 мм) и спроецированных на плоскость, перпендикулярную поверхности ткани (рис. 4) [30].

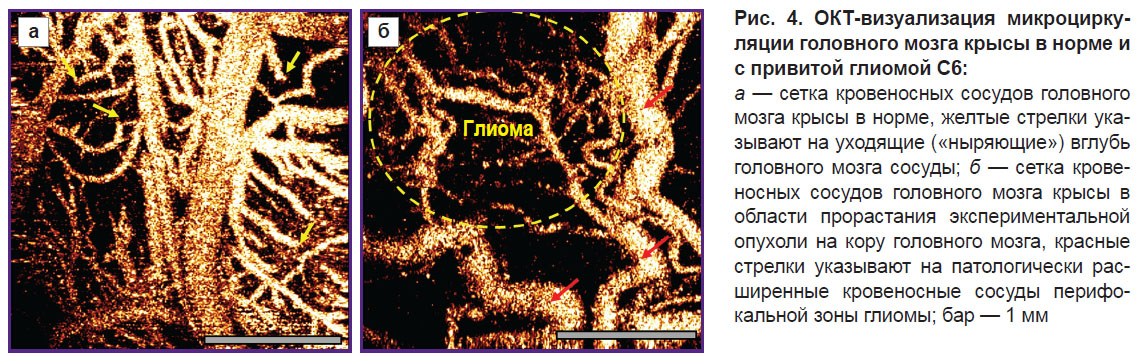

Рис. 4. ОКТ-визуализация микроциркуляции головного мозга крысы в норме и с привитой глиомой С6:

а — сетка кровеносных сосудов головного мозга крысы в норме, желтые стрелки указывают на уходящие («ныряющие») вглубь головного мозга сосуды; б — сетка кровеносных сосудов головного мозга крысы в области прорастания экспериментальной опухоли на кору головного мозга, красные стрелки указывают на патологически расширенные кровеносные сосуды перифокальной зоны глиомы; бар — 1 мм

Выделение областей, представляющих собой кровеносные сосуды, из общего потока ОКТ-данных возможно благодаря применению высокочастотной фильтрации. Она позволяет визуализировать места с наличием кровотока (движение эритроцитов). Участки, где кровь находится в стационарном состоянии, не визуализируются. В результате кровеносные сосуды строятся как en-face проекция максимальной интенсивности ОКТ-сигнала в каждой точке, вычисленная по всей глубине А-скана. Минимальный диаметр сосудов, который можно увидеть при данном разрешении, равен 15 мкм.

Выявлены значительные различия в характере сети кровеносных сосудов в центре и в перифокальной зоне опухоли по сравнению с нормальным мозгом здоровых крыс (см. рис. 4). Архитектоника сосудистого русла головного мозга крыс в норме визуализируется на ОКТ-ангиографических изображениях в виде сети с магистральным типом ветвления. Обычно наблюдается центральный сосуд, от которого ответвляются сосуды второго порядка и так далее (рис. 4, а). Желтыми стрелками показаны тонкие, как бы обрывающиеся сосуды, которые меняют направление, уходя в глубину коры, и перестают визуализироваться.

Сосудистая сеть опухолевой модели С6 при ангиографическом исследовании визуально отличается от нормы. Сосуды преимущественно тонкие, извилистые, примерно одного диаметра (рис. 4, б, область желтого пунктирного овала). Обращает на себя внимание состояние сосудов в перифокальной зоне: обедненная сосудистая сеть представлена сильно утолщенными (местами лакунообразно расширенными) кровеносными сосудами неправильной формы (показаны красными стрелками).

Перечисленные признаки даже при визуальной оценке по ОКТ-ангиографическим изображениям позволяют безошибочно определить зоны опухоли: ее центр и перифокальную зону, а также отличить эти области от нормальной ткани. К особенностям микроциркуляции головного мозга в норме можно отнести магистральный тип ветвления, наличие сосудов разного диаметра, в целом выделенную направленность сосудов. Признаками опухолевых сосудов являются отсутствие выделенного направления, их хаотичное расположение, ветвистость, извилистость. Отличие сосудистой сети перифокальной зоны заключается в значительном увеличении диаметров отдельных сосудов при резком сокращении плотности сосудистой сети, их извилистости.

Таким образом, созданная система сканирования со стабилизацией паттерна сканирования позволяет реализовать ОКТ-ангиографию, которая является методом неинвазивного построения карты сосудистой сети как в норме, так и при развитии патологического (онкологического) процесса, не требующим применения дополнительных меток и красителей и предоставляющим информацию в режиме реального времени. Продемонстрированы потенциал метода ОКТ-ангиографии для исследования изменения микроциркуляции головного мозга in vivo при наличии опухолевого роста и дальнейшие перспективы интраоперационного применения метода для решения сложных клинических задач в нейрохирургии.

Картирование механической упругой релаксации хрящевой ткани. Достигнутая повторяемость траектории сканирования обеспечивает совпадение массивов данных ОКТ и в случае последовательно записываемых трехмерных объемов. В данном режиме последовательно получаются объемы 512 и 32 А-скана по «быстрой» и «медленной» координате соответственно, площадью 2×1 мм2, за 1,5 с. Совпадение траекторий сканирования позволяет реализовывать фазовые методы трехмерной ОКТ-эласторафии и ОКТ-релаксографии [31] на основе современных фазочувствительных методов оценки локальной деформации [32–35]. Количество снимаемых объемов ограничивается только памятью управляющего компьютера. Для задач ОКТ-релаксографии с целью мониторинга процессов медленной деформации биотканей достаточным является количество, равное 90 объемам.

На рис. 5 приведен пример трехмерной ОКТ-релаксографии ткани свиного реберного хряща, в котором был сделан прокол иглой. Иглу извлекали непосредственно перед началом записи. На трехмерном структурном ОКТ-изображении (рис. 5, а) видна однородная структура хряща. Место прокола обозначено стрелкой. На рис. 5, б представлена трехмерная ОКТ-релаксограмма, на которой цветом отображено время релаксации. Стрелкой также показано место извлечения иглы. Хорошо видно, что время релаксации в области прокола заметно ниже (30–45 с) по сравнению с окружающими неповрежденными участками (60–80 с) (см. рис. 5, б), что невозможно оценить по исходному структурному ОКТ-изображению. Отметим, что алгоритм оценки времени релаксации автоматически отбрасывает бóльшую часть артефактов, находящихся над поверхностью образца.

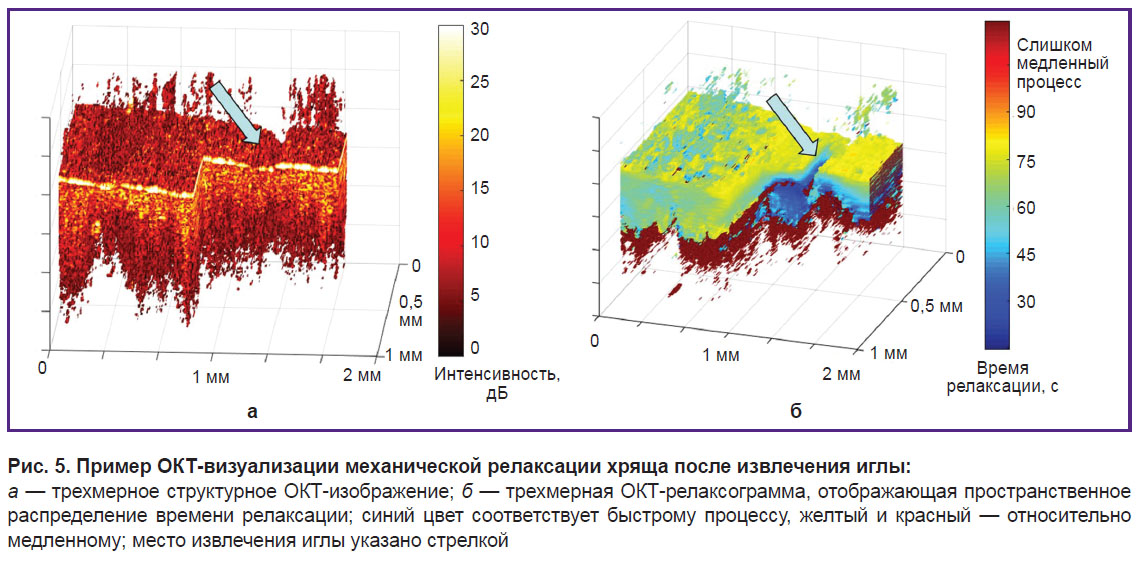

Рис. 5. Пример ОКТ-визуализации механической релаксации хряща после извлечения иглы:

а — трехмерное структурное ОКТ-изображение; б — трехмерная ОКТ-релаксограмма, отображающая пространственное распределение времени релаксации; синий цвет соответствует быстрому процессу, желтый и красный — относительно медленному; место извлечения иглы указано стрелкой

Таким образом, на основе ОКТ-релаксографии возможен анализ медленных деформаций хрящевых тканей. В дальнейшем данный подход может применяться для анализа изменения их внутренней структуры в процессе высыхания, дегидратации, сатурации или других воздействий.

Увеличение поперечного разрешения ОКТ путем компенсации дефокуси­ровки. В традиционной ОКТ поперечное разрешение определяется дифракционными свойствами сканирующего пучка и ограничено необходимостью обеспечить одинаковое сканирование по всей глубине исследования. Этим обусловлен стандартный размер поперечного разрешения ОКТ — 15–20 мкм. Увеличение данного размера сокращает длину фокальной перетяжки сканирующего пучка, в результате чего поперечное разрешение на краях исследуемой зоны значительно ухудшается в сравнении с разрешением в области оптимального фокуса. Данная проблема может быть решена путем так называемой численной перефокусировки, позволяющей достичь разрешения во внефокальных областях, равного разрешению в области оптимального фокуса [36–38].

Идеологически метод численной перефокусировки оказывается возможным, поскольку сигнал от каждого рассеивателя измеряется со множества положений сканирующего пучка, что позволяет когерентно комбинировать данные измерения, получая итоговый сигнал с улучшенным разрешением. Поскольку метод численной перефокусировки является когерентным и в явном виде использует полные (с амплитудой и фазой) значения рассеянного поля, измеренного при различных позициях сканера, необходимо обеспечивать фазовую стабильность между соседними измерениями. На рис. 6 представлены ОКТ-изображения тестового объекта (мерной линейки), полученные при сканировании зондирующим пучком с диаметром перетяжки 7 мкм на расстоянии трех рэлеевских длин волн от фокальной плоскости.

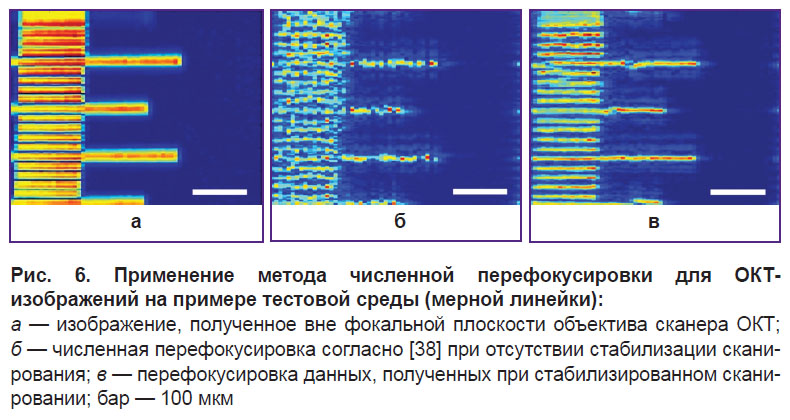

Рис. 6. Применение метода численной перефокусировки для ОКТ-изображений на примере тестовой среды (мерной линейки):

а — изображение, полученное вне фокальной плоскости объектива сканера ОКТ; б — численная перефокусировка согласно [38] при отсутствии стабилизации сканирования; в — перефокусировка данных, полученных при стабилизированном сканировании; бар — 100 мкм

В первом случае (рис. 6, б) измерения проводились без обеспечения фазовой стабильности, во втором фазовая стабильность достигалась на этапе пост­обработки данных (рис. 6, в). В первом случае попытка численной компенсации дефокусировки была невозможна, поскольку потеря фазовой информации между соседними измерениями делает невозможными когерентные операции с ними (см. рис. 6, б). В случае перефокусировки данных с обеспеченной фазовой стабильностью между измерениями возможно восстановить разрешение, равное разрешению в фокальной плоскости (см. рис. 6, в).

Увеличение поперечного разрешения является важным путем для повышения диагностической ценности ОКТ. Особенно большое значение увеличение разрешения приобретает в задачах дерматологии, когда визуализация с разрешением ~3 мкм позволяет отказаться от биопсии и результаты такой визуализации можно использовать для постановки диагноза [39].

Заключение

Новые модальности ОКТ базируются не только на анализе амплитуды рассеяния различных слоев и областей биоткани, но и, в большей степени, на оценке изменчивости спекловой структуры (как амплитуды, так и фазы спеклов). Это требует исключения паразитных вибраций внутри сканирующей системы, так как такие вибрации вызывают артефактные вариации спекловой структуры, которые маскируют анализируемую изменчивость спеклов из-за относительного изменения положения рассеивателей внутри биоткани, вызванного броуновским движением, потоками и деформацией.

Для реализации таких модальностей была решена задача стабилизации траектории сканирования на основе использования активной фильтрации управляющего напряжения. Эффективность предложенного подхода продемонстрирована как на фантомном образце, так и на примере реализации сразу нескольких модальностей: визуализации экссудата in vivo; ОКТ-ангиографии для визуализации микроциркуляции головного мозга; увеличения поперечного разрешения ОКТ путем компенсации дефокусировки; ОКТ-релаксографии на примере картирования времени механической релаксации хрящевой ткани.

Без применения метода стабилизации паттерна сканирования реализовать данные модальности с качеством, пригодным для использования, практически невозможно.

Финансирование исследования. Разработка программно-аппаратного подхода к коррекции резонансных характеристик сканирующего элемента, проведение модельных экспериментов и визуализация экссудативной жидкости в барабанной полости проведены при поддержке гранта Российского научного фонда №17-15-01507. Разработка и программная реализация паттернов сканирования для получения ангиографических изображений головного мозга экспериментальных животных в норме и с привитой глиомой, а также проведение экспериментальных исследований выполнены в рамках гранта Президента Российской Федерации для государственной поддержки молодых российских ученых №МК-6634.2018.7. Реализация ОКТ-релаксографии и исследование механической релаксации хрящевой ткани поддержано грантом Российского фонда фундаментальных исследований №16-02-00642_a. Разработка подходов к увеличению поперечного разрешения ОКТ поддержана грантом Российского научного фонда №17-72-20249.

Конфликт интересов. У авторов нет конфликта интересов.
