Высокочастотная ЭКГ в выявлении ишемии миокарда, обусловленной стенозами правой коронарной артерии, у больных ИБС
Цель исследования — изучение параметров высокочастотной ЭКГ в отведениях V1, V3R, V4R, V5R, V6R как дополнительных диагностических критериев при выявлении зон ишемии миокарда, обусловленных стенозами правой коронарной артерии (ПКА) у больных ИБС.
Материалы и методы. В исследование включено 47 пациентов, которым с целью диагностики ИБС проведена селективная коронарография (СКГ). В зависимости от полученных результатов СКГ больные разделены на две группы: 1-я группа — 28 пациентов с гемодинамически значимыми стенозами ПКА; 2-я группа — 19 больных с гемодинамически не значимыми стенозами ПКА. До выполнения СКГ у всех пациентов регистрировали высокочастотную ЭКГ в 12 стандартных отведениях, а также в отведениях V3R–V6R в течение 5 мин в состоянии покоя. В исследование были также включены 15 добровольцев без кардиологического анамнеза и симптомов ИБС (контрольная группа), которым снимали ЭКГ в тех же отведениях. Результаты обработаны и проанализированы в программе ArMaSoft-12-Cardio (©ArMaSoft, 1995–2019 гг., Россия), что позволило определить наличие или отсутствие зон сниженной амплитуды (RAZ) комплекса QRS во всех морфологических вариантах, а также параметры среднеквадратичного отклонения RMS и эксцесса kurtosis.
Результаты. Выявлены статистически значимые различия значений параметра RAZ комплекса QRS высокочастотной ЭКГ у пациентов с гемодинамически значимыми и незначимыми стенозами ПКА. Показатель суммы RAZ в отведениях V1, V3R, V4R, V5R, V6R составил 7,86±0,77 и 3,58±0,53 соответственно, а у пациентов без признаков ИБС — 1,87±0,43 (р=0,00001).
Значение параметра RMS у пациентов без признаков ИБС составило 3,89±0,42, у пациентов с гемодинамически не значимыми и значимыми стенозами ПКА — 3,51±0,34 и 2,73±0,24 соответственно (р=0,008).
Значение параметра kurtosis статистически значимо выше у пациентов с гемодинамически значимыми стенозами (1,07±0,12) в отличие от пациентов с гемодинамически не значимыми стенозами и без признаков ИБС (0,78±0,05 и 0,64±0,03 соответственно).
Обнаружена средняя корреляционная зависимость между значением коронарного стеноза и суммой баллов RAZ (r=0,66).
Однако корреляция параметров RMS и kurtosis со степенью стеноза ПКА находится на более низком уровне.
По данным ROC-анализа параметр RAZ показал лучшие диагностические результаты в сравнении с RMS и kurtosis. По результатам бинарной логистической регрессии и с учетом непараметрического характера имеющихся данных прогностические возможности исследованных параметров можно считать удовлетворительными.
Заключение. Параметр RAZ высокочастотной ЭКГ в отведениях V1, V3R, V4R, V5R, V6R может служить дополнительным диагностическим критерием для выявления зон ишемии миокарда, связанных со стенозами ПКА у больных ИБС.
Введение
Электрокардиография, несмотря на более чем столетнюю историю использования, остается важнейшим клиническим тестом первой линии для диагностики ИБС [1]. Общепринятым диагностическим критерием ишемии миокарда является изменение ST-сегмента на электрокардиограмме в покое и при нагрузке, однако чувствительность этого параметра невысока. Поэтому для диагностики ишемии миокарда также применяют суточное холтеровское мониторирование, нагрузочные пробы, селективную коронарографию (СКГ). Пробы с физической нагрузкой имеют бóльшую диагностическую ценность, но они недоступны для пациентов с рядом заболеваний. Суточное холтеровское мониторирование выявляет эпизоды ишемии лишь у 10% пациентов с бессимптомной ишемией. «Золотым стандартом» в диагностике ИБС является СКГ. Однако это инвазивный метод исследования, который требует определенных экономических затрат и также имеет ряд ограничений.
Такая ситуация обусловливает разработку новых методов выявления ишемии миокарда у больных ИБС.
В последние десятилетия активно изучаются дополнительные диагностические ЭКГ-критерии, основанные, в частности, на анализе ВЧ-компонентов комплекса QRS [2–4] при использовании метода высокочастотной ЭКГ — ВЧ ЭКГ.
Интерес исследователей к изучению ВЧ ЭКГ определяется тем, что этот метод обладает более высокой точностью диагностики ишемии миокарда, чем общепринятая ЭКГ. Впервые в 1986 г. группа доктора S. Abboud при исследовании данных ВЧ ЭКГ в трех отведениях обнаружила провалы амплитуды ЭКГ-сигнала в области QRS-комплекса. Этот феномен получил название «зона сниженной амплитуды» (reduced amplitude zone, RAZ) [5]. Исследователи установили, что чувствительность критерия RAZ для пациентов с ИБС составляет 75%. В работе [5] показано, что средняя чувствительность диагностики ишемии миокарда по критерию девиации ST-сегмента составляет 48±16% при средней специфичности 70±15%, а на основе анализа ВЧ ЭКГ — 75±6% при средней специфичности 80±6%. Чувствительность ВЧ ЭКГ к выявлению латентной ИБС составляет 80%.
В дальнейшем и другие авторы изучали ВЧ ЭКГ: регистрировали и анализировали 12 общепринятых отведений вместо трех, оценивали критерии RMS и kurtosis, разрабатывали морфологическую классификацию параметра RAZ на Abboud RAZ (RAZ A), Abboud Percent RAZ (RAZ AP), NASA RAZ (RAZ N). В работе [6] чувствительность ВЧ ЭКГ к выявлению латентной ИБС определили в 75% [6], а в работе [7] — в 68,8%.
Следует заметить, что все эти результаты относятся к системе 12 общепринятых отведений ЭКГ. Однако в сердце имеются зоны, электрическая активность которых в данных отведениях не отражается. Это область правого желудочка сердца и заднебазальная область левого желудочка. В связи с этим изучение параметров ВЧ ЭКГ именно в этих зонах может иметь важное диагностическое значение.
Цель исследования — изучение параметров высокочастотной ЭКГ (RAZ, RMS и kurtosis) в отведениях V1, V3R, V4R, V5R, V6R для выявления ишемии миокарда у больных ИБС, обусловленной стенозом правой коронарной артерии.
Материалы и методы
В исследование включены 47 пациентов с диагнозом «ишемическая болезнь сердца», поступивших в стационар Городской клинической больницы №5 (Н. Новгород) в 2017–2019 гг. и направленных на СКГ (основная группа), из них 16 женщин (34%) и 31 мужчина (66%) в возрасте от 51 до 78 лет (средний возраст — 63,1±6,3 года). Критериями включения в основную группу считали наличие признаков ИБС — стабильной стенокардии II–III функционального класса с хронической сердечной недостаточностью и сохраненной фракцией выброса не выше III функционального класса [8–10]. Критериями исключения являлись возраст моложе 18 и старше 90 лет, врожденные и приобретенные пороки сердца, сопутствующая патология в стадии обострения, постоянная форма фибрилляции предсердий, имплантированный электрокардиостимулятор, деменция.
По результатам СКГ пациенты основной группы были разделены на две группы: 1-я — лица с гемодинамически значимыми стенозами правой коронарной артерии (n=28, 59,6%); 2-я — пациенты с гемодинамически не значимыми стенозами (n=19, 40,4%). В качестве группы контроля выступали 15 пациентов без кардиологического анамнеза и симптомов ИБС (3-я группа), из них 11 женщин (73%) и 4 мужчины (27%) в возрасте от 39 до 50 лет.
Исследование проведено в соответствии с Хельсинкской декларацией (2013) и одобрено Этическим комитетом Приволжского исследовательского медицинского университета. От каждого пациента получено информированное согласие.
Для регистрации электрокардиограммы использовали 12-канальный компьютерный электрокардиограф, обеспечивающий регистрацию электрокардиосигналов в частотном диапазоне от 0,05 до 300 Гц.
Электрокардиограммы регистрировали у пациентов непосредственно перед выполнением СКГ в стандартных 12 отведениях, а также в отведениях V3R, V4R, V5R, V6R. Зарегистрированные электрокардиосигналы анализировали с помощью компьютерной программы ArMaSoft-12-Cardio (ArMaSoft, 1995–2019 гг., Россия). В процессе автоматического анализа обеспечивались: формирование усредненного P–QRS–T-комплекса по каждому из регистрируемых отведений; измерение всех общепринятых амплитудно-временных параметров и расчетных величин; синдромальная интерпретация по контуру и ритму; выделение высокочастотных компонентов QRS-комплекса в частотном диапазоне 150–250 Гц; формирование огибающей ВЧ-компонентов комплекса QRS.
Зоны сниженной амплитуды комплекса QRS автоматически определяли программой в каждом из ЭКГ-отведений и в зависимости от их морфологических характеристик классифицировали по следующим категориям: RAZ A (Abboud RAZ), RAZ AP (Abboud Percent), RAZ N (NASA RAZ) [5, 11].
Каждой категории RAZ программа присваивает определенный балл: RAZ A — 1 балл, RAZ AP — 2 балла, RAZ N — 3 балла. Автоматически производится расчет RMS (Rot–Mean–Square — квадратного корня из среднеквадратического значения высокочастотных потенциалов напряжения QRS-комплекса) на временнóм интервале, соответствующем длительности QRS-комплекса.
Также вычислялось значение параметра kurtosis (эксцесс — распределение отклонений от среднего значения ВЧ-потенциалов QRS-комплекса) — статистическая оценка сигнала огибающей в интервале комплекса QRS.
Выполнена СКГ на рентгеновской установке Innova 3 100 IQ (GE Medical Systems, 2011).
Анализ литературы показал, что на данный момент нет единой классификации для определения тяжести поражения коронарных артерий. По данным исследования I.J. Neeland с соавт. [12], все ангиографические шкалы хорошо коррелируют между собой. Нами была выбрана шкала Coronary artery surgery study (CASS), где гемодинамически значимым стенозом ПКА считается сужение коронарной артерии ≥70% [13]. Она наиболее удобна для оценки поражения одной конкретной артерии.
Статистическую обработку данных проводили с помощью компьютерных программ IBM SPSS Statistics 24 (IBM), Statistica 10.0 для Windows (StatSoft) и Microsoft Office Excel 2016 (Microsoft). По результатам исследований были определены средние значения исследуемых показателей в группах. Статистическое сравнение показателей осуществляли с помощью теста Краскела–Уоллиса. Зависимость среди выбранных параметров оценивали корреляционным анализом. Использовали методы ROC-анализа, бинарной логистической регрессии.
Результаты и обсуждение
Средние значения исследованных параметров ВЧ ЭКГ у пациентов с гемодинамически значимыми и не значимыми стенозами ПКА и у лиц без ИБС представлены в таблице.
|

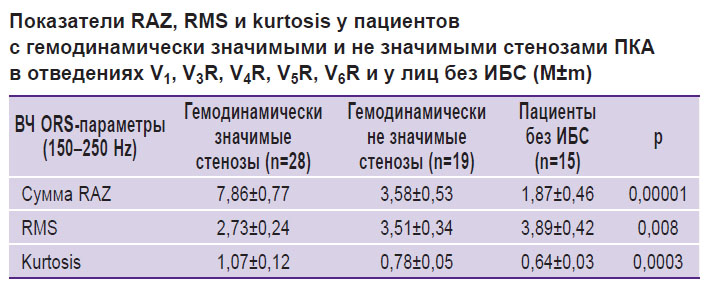

Показатели RAZ, RMS и kurtosis у пациентов с гемодинамически значимыми и не значимыми стенозами ПКА в отведениях V1, V3R, V4R, V5R, V6R и у лиц без ИБС (M±m) |
Проведенные расчеты показали, что сумма баллов RAZ в указанных отведениях имеет прямую связь средней силы со степенью стеноза ПКА (r=0,66; р=0,0001). Параметр kurtosis в этих отведениях имеет прямую связь средней силы относительно степени стеноза ПКА (r=0,37; р=0,01). У параметра RMS отмечена статистически не значимая обратная слабая корреляция со степенью стеноза ПКА (r=–0,29; р=0,053). Значения параметра RAZ коррелируют со степенью стеноза сильнее других показателей, что может говорить о его прямой связи с сужением просвета ПКА.
В ходе исследования рассчитаны чувствительность, специфичность и положительное прогностическое значение для всех трех параметров ВЧ ЭКГ.
Для значения RAZ чувствительность составила 75% (95% ДИ — 0,62–0,85), специфичность — 68,4% (95% ДИ — 0,49–0,84), положительное прогностическое значение (PPV) — 77,8% (95% ДИ — 0,64–0,89).
Для значения RMS чувствительность составила 89,3% (95% ДИ — 0,8–0,97), специфичность — 21,1% (95% ДИ — 0,08–0,32), PPV — 62,5% (95% ДИ — 0,56–0,68).
Для значения kurtosis чувствительность составила 78,6% (95% ДИ — 0,66–0,89), специфичность — 52,6% (95% ДИ — 0,34–0,68), PPV — 71% (95% ДИ — 0,59–0,81).
Согласно ROC-анализу, значение площади под кривой (AUC) для параметра RAZ составило 0,82 (95% ДИ — 0,7–0,94; p=0,0001), для параметра RMS — 0,311 (95% ДИ — 0,16–0,47; p=0,029), для параметра kurtosis — 0,70 (95% ДИ — 0,55–0,86; p=0,019). Параметр RMS обладает низкой диагностической ценностью для выявления гемодинамической значимости стеноза ПКА, в то время как более высокие показатели площади под ROC-кривой у параметра RAZ показывают его наибольшую диагностическую ценность (см. рисунок).
|

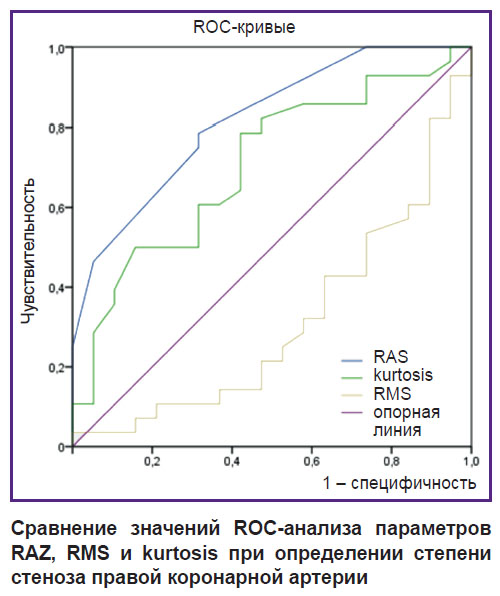

Сравнение значений ROC-анализа параметров RAZ, RMS и kurtosis при определении степени стеноза правой коронарной артерии |
Примененный бинарный логистический анализ показал, что отношение шансов для параметра RAZ — 1,634 (95% ДИ — 1,5–2,3; р=0,007), для параметра RMS — 0,514 (95% ДИ — 0,27–0,98; р=0,043), для параметра kurtosis — 8,6 (95% ДИ — 0,31–239,31; р=0,205). Таким образом, шанс получить повышенное значение параметра RAZ у пациентов с гемодинамически значимыми стенозами ПКА в 1,634 раза выше, чем у пациентов с гемодинамически не значимыми стенозами. По данным бинарного логистического анализа, параметры RMS и kurtosis оказались неинформативны.
Для оценки доли правильно определенных (преддиагностированных с помощью программы) наблюдений используют коэффициент конкордации. Предложенная нами технология в целом правильно интерпретирует 74,5% наблюдений: было верно предсказано 73,7% из общего числа наблюдений гемодинамически не значимых стенозов и 75,0% — гемодинамически значимых стенозов. Значение χ2 составило 22,44 при р=0,0001.
Заключение
Анализ полученных данных показал, что существуют достоверные различия между параметрами RAZ у пациентов с гемодинамически значимыми и с гемодинамически не значимыми стенозами правой коронарной артерии: в группе с гемодинамически значимыми стенозами наблюдается значительно более высокое среднее значение суммы баллов RAZ в отведениях V1, V3R, V4R, V5R, V6R по сравнению с пациентами с гемодинамически не значимыми стенозами и лицами без ИБС.
Параметр RMS имеет более высокое значение у лиц без ИБС и пациентов с гемодинамически не значимыми стенозами в сравнении с пациентами с гемодинамически значимыми стенозами правой коронарной артерии.
Параметр kurtosis имеет достоверные различия между пациентами всех трех групп.
По данным ROC-анализа, параметр RAZ показал лучшие результаты по сравнению с данными параметров RMS и kurtosis.
По результатам бинарной логистической регрессии, если принять во внимание непараметрический характер имеющихся данных, прогностические возможности исследованных параметров можно считать удовлетворительными.
Диагностическая ценность параметра RAZ доказана также корреляционным методом, данными диагностической чувствительности и специфичности.
Следовательно, параметр RAZ высокочастотной ЭКГ в отведениях V1, V3R, V4R, V5R, V6R может служить дополнительным диагностическим критерием для выявления зон ишемии миокарда, связанных со стенозами правой коронарной артерии у больных ИБС. Его можно использовать для скрининговой диагностики в условиях ограниченного времени. Метод малозатратен, прост в исполнении.
По результатам исследования подана заявка на патент от 29.05.2019 г.
Финансирование исследования и конфликт интересов. Исследование не финансировалось какими-либо источниками, и конфликты интересов, связанные с данным исследованием, отсутствуют.
