Остеосинтез большого вертела вильчатой пластиной при тотальном эндопротезировании тазобедренного сустава

Введение

В Российской Федерации, как и во всем мире, отмечается тенденция к увеличению числа операций тотального эндопротезирования тазобедренного сустава [1]. Методика тотальной артропластики тазобедренного сустава находит применение во все более сложных клинических ситуациях, в частности при диспластическом коксартрозе с высоким вывихом головки бедренной кости, при несросшихся переломах вертельной области, а также при различных посттравматических деформациях [2, 3].

Еще на этапе становления концепции современного эндопротезирования тазобедренного сустава J. Charnley отмечал в своих трудах, что для коррекции деформаций данной анатомической области вертельная остеотомия является безальтернативной [4]. По мнению автора, она позволяет восстановить длину рычага отводящих мышц за счет изменения формы проксимального отдела бедренной кости — из Г-формы в Т-форму (рис. 1), что в свою очередь обеспечивает нормализацию биомеханики тазобедренного сустава в целом [5].

---

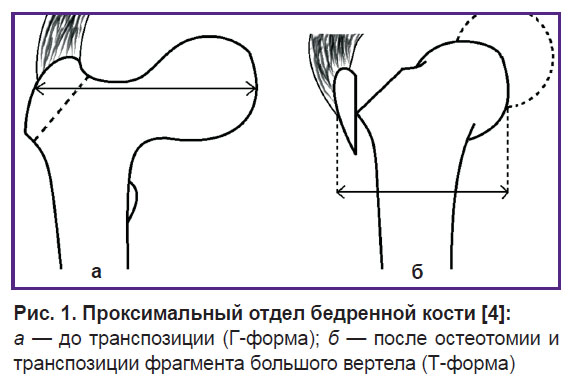

Рис. 1. Проксимальный отдел бедренной кости [4]: а — до транспозиции (Г-форма); б — после остеотомии и транспозиции фрагмента большого вертела (Т-форма)

---

Эффективность восстановления офсета не вызывает сомнений у современных травматологов-ортопедов, однако вопрос фиксации большого вертела (БВ) остается до конца нерешенным [6, 7].

Отдельного внимания заслуживает группа пациентов с перипротезными переломами БВ. Согласно наблюдениям, представленным А.А. Корыткиным и соавт. [3], отсутствие сращения БВ при лечении перипротезных переломов бедренной кости типа AG с различными вариантами остеосинтеза наблюдалось в 65% случаев. Это свидетельствует о низкой эффективности методик фиксации фрагмента БВ при данном типе переломов.

При несостоятельности остеосинтеза фрагмента БВ развивается болезненный псевдоартроз, устранение которого требует существенно более высокого уровня надежности фиксации. При ревизионном эндопротезировании зачастую случаются ятрогенные переломы БВ, которые происходят на фоне локального остеопороза, а при патологическом лизисе костной ткани такие переломы могут происходить даже спонтанно. Все эти повреждения также требуют жесткой и длительно функционирующей фиксации фрагмента БВ, что вынуждает создавать более совершенные способы и устройства [7, 8].

Цель исследования — оценить эффективность результатов применения оригинальной методики фиксации фрагмента большого вертела в ходе тотального эндопротезирования тазобедренного сустава.

Материалы и методы

Для фиксации фрагмента БВ на базе Нацио­наль­ного медицинского исследовательского центра травматологии и ортопедии им. Р.Р. Вредена разработана специальная пластина (рис. 2) [9].

---

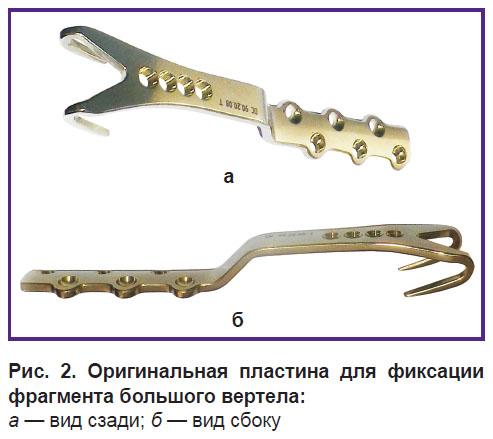

Рис. 2. Оригинальная пластина для фиксации фрагмента большого вертела: а — вид сзади; б — вид сбоку

---

Пластина выполнена в виде двузубой вилки. Толщина зубцов у основания составляет 4 мм, длина — 30 мм, ориентация их направлена против тяги ягодичных мышц. Для минимизации подвижности в вертельной части пластины расположены четыре отверстия с угловой стабильностью под блокирующиеся винты диаметром 3,5 мм стандарта AO/ASIF. Тело пластины — стандартной длины (5 см), снабжено шестью отверстиями под кортикальные винты диаметром 3,5 мм с расходящимися каналами, характерными для перипротезной пластины.

Кортикальные винты тангенциально проходят сквозь компактный слой кости в обход ножки эндопротеза и фиксируются резьбой в кости или частично врезаются в цементную мантию. Это значительно увеличивает стабильность диафизарной фиксации тела пластины (рис. 3).

---

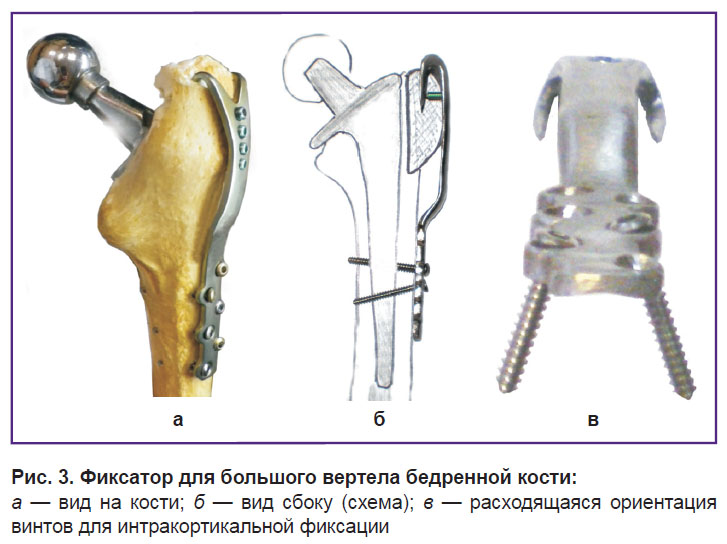

Рис. 3. Фиксатор для большого вертела бедренной кости: а — вид на кости; б — вид сбоку (схема); в — расходящаяся ориентация винтов для интракортикальной фиксации

---

При введении углостабильных винтов в каждое из таких же отверстий они проходят сквозь вертел и монокортикально фиксируются в подлежащем компактном слое метафиза, действуя как якоря. Их основная задача — стабилизация проксимального отдела пластины для препятствия сдвиговым нагрузкам. Таким образом, вильчатый клинок работает против тяги мышц «на отрыв» — против смещения в проксимальном направлении, а винты с угловой стабильностью работают против ротационных микросмещений в любом направлении. Изгиб пластины, приближенный по форме к БВ, позволяет обойти по контуру его фрагмент [10], а затягивание диафизарных винтов обеспечивает компрессию по поверхности контакта: прижатие вертела к бедренной кости.

В период с 2013 г. по настоящее время в клинике Национального медицинского исследовательского центра травматологии и ортопедии им. Р.Р. Вредена данная конструкция имплантирована 175 пациентам: с диспластическим коксартрозом (остеотомия по Т. Паавилайнен) [2], перипротезными переломами БВ (Vancouver AG) [3, 11, 12], а также с ложными суставами в области БВ. С целью оценки эффективности данной конструкции на сегодняшний день обследованы 50 пациентов. В зависимости от причин фиксации фрагмента БВ они поделены на три группы (табл. 1).

---

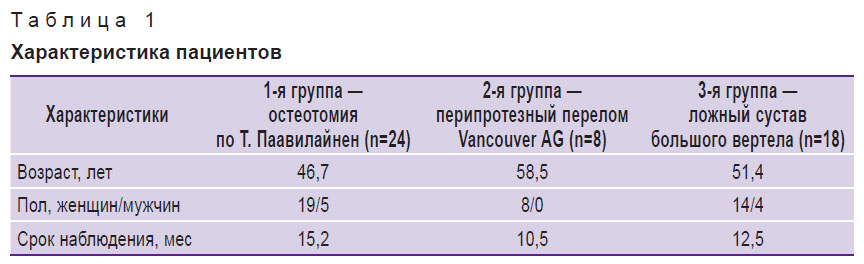

Таблица 1. Характеристика пациентов

---

Оценку степени консолидации фрагмента БВ с метадиафизом бедренной кости проводили рентгенометрическим способом согласно рекомендациям M. Hamadouche [6]. Функциональный результат со стороны тазобедренного сустава оценивали с использованием шкалы Oxford Hip Score.

Исследование выполнено в соответствии с Хель­синской декларацией (2013) и одобрено Этическим комитетом Национального медицинского исследовательского центра травматологии и ортопедии им. Р.Р. Вредена. От всех пациентов получено информированное согласие.

Статистическая обработка данных. Материалы исследования были подвергнуты статистической обработке с использованием методов параметрического и непараметрического анализа. Накопление, корректировку, систематизацию исходной информации и визуализацию полученных результатов осуществляли в электронных таблицах Microsoft Office 365. Статистический анализ проводили с использованием программы Past v. 3.25.

Результаты

Полученные результаты применения оригинальной пластины в исследуемых группах представлены в табл. 2. Эти функциональные результаты, а также частота несращения фрагмента БВ с диафизом бедренной кости свидетельствуют об эффективности использования предложенного устройства во всех группах. Статистически значимые различия между результатами в группах отсутствовали.

---

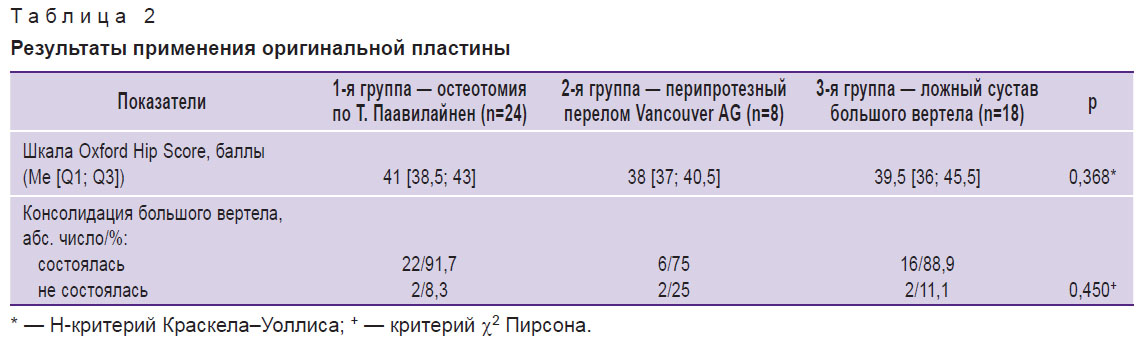

Таблица 2. Результаты применения оригинальной пластины

---

Два осложнения (перелом ножки эндопротеза и перелом пластины), встретившиеся в 3-й группе нашей серии наблюдений, являются типичными ошибками освоения методики. Перелом пластины произошел вследствие того, что во время операции ее избыточно изгибали, приспосабливая под форму вертела. При этом хирурги допустили изгибание тела пластины по отверстию, что привело к возникновению концентратора напряжений и последующему развитию трещины в металле. Этот случай показывает, что при моделировке фиксатора следует избегать избыточных деформаций и не допускать их концентрации на отверстии. В случае необходимости значительной подгибки пластины (при тяжелых дисплазиях и последствиях опорных остеотомий) подобные манипуляции следует выполнять перед операцией на этапе подготовки, что позволит применить более широкий спектр инструментов и избежать точечной деформации, угрожающей переломом металла.

Перелом ножки эндопротеза, как выяснилось при ревизионной операции, произошел вследствие повреждения ее сверлом из-за ошибки хирурга. Сверло оставило на ножке краевой изъян, который привел к появлению трещины в металле. Необходимо отметить, что у этого пациента консолидация БВ, фиксированного рассмотренной пластиной, наступила своевременно, т.е. конструкция выполнила свою задачу. В связи с этим хирургам следует рекомендовать внимательно следить в процессе работы за направлением формирования каналов под винты: выполнять их интракортикально, избегая попадания сверла в канал, и не допускать контакта сверла с ножкой эндопротеза.

Приводим клинический пример использования предлагаемого фиксатора.

Пациентка С., 63 года, в декабре 2017 г. обратилась в клинику НМИЦТО им. Р.Р. Вредена с жалобами на боль, ограничение амплитуды движений в обоих тазобедренных суставах, укорочение нижних конечностей. Больной себя считает с детства, травм не помнит. Индекс массы тела пациентки составил 31,56 (избыточная). При объективном осмотре определялась выраженная гипотрофия мышц в области левого тазобедренного сустава. Симптом Тренделенбурга положительный. Наблюдалась умеренная контрактура левого тазобедренного сустава.

По данным рентгенографии до операции от декабря 2017 г. (рис. 4, а) выявлены признаки двустороннего диспластического коксартроза, двусторонний вывих бедренной кости С1 по классификации Hartofilakidis, индекс Barnett–Nordin — 0,552 (норма). После предварительного обследования пациентке выполнено тотальное эндопротезирование левого тазобедренного сустава с укорачивающей остеотомией БВ по Т. Паавилайнен и имплантацией индивидуального вертлужного компонента.

---

Рис. 4. Клинический пример использования оригинального фиксатора у пациентки С., 63 года. Обзорная рентгенограмма таза: а — до оперативного лечения; б — в первые сутки после тотального эндопротезирования левого тазобедренного сустава; применение вертельной остеотомии по Т. Паавилайнен, фиксация большого вертела вильчатой пластиной; в — через 6 мес после операции; отмечаются рентген-признаки консолидации фрагмента большого вертела с диафизом бедренной кости; г — с аналогичным применением методики на контралатеральном суставе для устранения разницы в длине нижних конечностей

---

По данным рентгенографии в первые сутки после операции (рис. 4, б): состояние после тотального эндопротезирования левого тазобедренного сустава с укорачивающей остеотомией по Паавилайнен, положение компонентов правильное.

Через 6 мес после операции болевой синдром в области левого тазобедренного сустава отсутствует. Симптом Тренделенбурга отрицательный. По данным рентгенографии на этот срок (рис. 4, в): рентген-признаки консолидации фрагмента БВ с метадиафизом левой бедренной кости, состояние после тотального эндопротезирования левого тазобедренного сустава, положение компонентов правильное, признаки нестабильности конструкции отсутствуют. Количество баллов по шкале Oxford Hip Score у пациентки — 39, что соответствует хорошему функциональному результату.

В июне 2018 г. больной выполнено оперативное лечение на контралатеральном суставе по аналогичной методике (рис. 4, г).

Обсуждение

Изолированные переломы БВ встречаются крайне редко. Поэтому развитие идеи фиксации фрагмента БВ началось после того, как в сложных случаях эндопротезирования потребовались доступы с различными вариантами вертельных остеотомий [5]. Развитие методики фиксации БВ происходило достаточно интенсивно, поскольку несостоятельность остеосинтеза приводила к развитию ложного сустава БВ, что оказывало большое влияние на итоговый результат лечения в целом [6, 7, 13]. За последние 50 лет предложены различные конструкции для фиксации фрагмента БВ при эндопротезировании тазобедренного сустава и накоплен опыт, который учитывают при совершенствовании этих методик [2].

Одним из наиболее популярных вариантов фиксации БВ на сегодняшний день является накостная пластина-накладка с применением кабелей, разработанная на основе идей D.M. Dall и A.W. Miles [14]. В работе [15] авторы представили многообещающие результаты использования накостной пластины-накладки: в 44 из 46 случаев остеосинтеза произошло полное сращение БВ с метадиафизом бедренной кости. Однако к недостаткам всех серкляжных и кабельных систем относится быстрая потеря натяжения кабеля, под которым развивается атрофия костной ткани от давления, причем чем сильнее натянут кабель, тем интенсивнее происходит под ним потеря костной ткани [7]. Такое устройство может действовать ограниченное время — до лизиса кости под кабелем, ведущего к потере его натяжения, которая приводит к несостоятельности фиксации и появлению ротационной подвижности, а циклическая тяга ягодичных мышц разрушает формирующуюся мозоль между БВ и бедренной костью.

Определенную роль в решении данной проблемы в последние годы сыграло развитие методик фиксации отломков бедренной кости. Так, D.L. Fernandez и соавт. [13] сообщили об отличных результатах применения компрессирующей крючковидной вертельной пластины для лечения ложных суставов вертельной области, причем оригинальную конструкцию использовали вместе с костной пластикой.

В 2009 г. впервые появилось сообщение о применении пластины с угловой стабильностью для фиксации БВ при тотальном эндопротезировании тазобедренного сустава. Однако для фиксации фрагмента вертела применялась не специально разработанная конструкция, а мыщелковая большеберцовая пластина с угловой стабильностью [10]. В 2016 г. авторы [16] доложили о результатах лечения 32 пациентов, из которых у 22 человек БВ фиксировали мыщелковой пластиной для большеберцовой кости, а в 10 случаях применяли специально разработанную перипротезную пластину для проксимального отдела бедренной кости. Фиброзное сращение наблюдалось в 6,2% случаев, полное отсутствие консолидации — в 3,1%. Представленные результаты показывают целесо­образность разработки и применения пластин с возможностью блокирования винтов для фиксации БВ в ходе тотального эндопротезирования тазобедренного сустава и при несращениях БВ.

Рассмотренное в статье устройство обладает конструктивными элементами и свойствами, предложенными ранее в разработках крючковидных и перипротезных пластин, что определяет новый уровень как жесткости, так и надежности фиксации фрагмента БВ.

Заключение

Полученные результаты исследования возможности фиксации большого вертела оригинальной вильчатой пластиной в ходе тотального эндопротезирования тазобедренного сустава показали достаточную эффективность при остеотомиях большого вертела, перипротезных ятрогенных и патологических переломах по типу Vancouver AG, а также при ложных суставах данной локализации, развившихся вследствие несостоятельности предыдущей фиксации. Анализ неудач (8,3% несращений) объясняется ошибками в применении нового устройства, которые характерны для периода освоения новой методики. Их критическая оценка позволяет наметить пути к устранению недостатков как самой конструкции, так и технологии ее применения.

Источник финансирования. Исследование выполнено в рамках квалификационной работы, утвержденной Национальным медицинским исследовательским центром травматологии и ортопедии им. Р.Р. Вредена Минздрава РФ.

Конфликт интересов. Авторы декларируют отсутствие конфликта интересов, связанных с публикацией настоящей статьи.
