Метод ближнепольного резонансного СВЧ-зондирования в изучении диэлектрических свойств различных участков кожи (экспериментальное исследование)

А.К. Мартусевич, А.А. Епишкина, Е.С. Голыгина, А.Н. Тужилкин, А.С. Федотова, А.Г. Галка

Ключевые слова: ближнепольное резонансное СВЧ-зондирование; диэлектрические свойства биологических тканей; проницаемость; проводимость.

Цель исследования — оценка эффективности ближнепольного резонансного СВЧ-зондирования в изучении диэлектрических свойств покровных тканей различных участков тела здоровых крыс.

Материалы и методы. Диэлектрические свойства кожи (проницаемость и проводимость) изучали в четырех областях тела (срединная и поясничная области спины, лоб, живот) взрослых крыс линии Wistar (n=30) методом ближнепольного резонансного СВЧ-зондирования. Для измерений применяли специальный программно-аппаратный комплекс, разработанный в Федеральном исследовательском центре Институте прикладной физики РАН.

Результаты. Диэлектрические свойства кожи и подлежащих тканей существенно варьируют в зависимости от участка тела. Наиболее высокий уровень проницаемости и проводимости зарегистрирован в срединной части спины, а минимальный — в области живота. Лобная и околохвостовая области занимают промежуточное положение. При увеличении глубины зондирования диэлектрическая проницаемость закономерно возрастает вне зависимости от локализации антенны (3 и 5 мм), а проводимость падает.

Заключение. Метод ближнепольного резонансного СВЧ-зондирования позволил выявить специфические для каждого участка тела (как по значениям параметров проницаемости и проводимости, так и по глубинной структуре их распределения) диэлектрические свойства. Эти данные необходимо учитывать при топической диагностике покровных тканей, в частности для оценки глубинной структуры раны, локализации ее поверхностных границ и состояния околораневой зоны.

Введение

Медицинская визуализация — одно из наиболее динамично развивающихся направлений биомедицины [1–3]. Взаимодействие биомедиков, физиков, инженеров и IT-специалистов позволяет осуществлять неинвазивную оценку структуры большинства внутренних органов человека и животных [2, 3], однако ряд участков тела остаются слабо охваченными возможностями диагностического поиска. К числу таковых относятся и покровные ткани, глубинная структура которых вследствие собственных морфофункциональных особенностей недостаточно хорошо визуализируется современными методами (УЗИ, рентгеновская компьютерная и магнитно-резонансная томография и др.) [1, 3–6]. Это обусловлено высокой проницаемостью данной ткани для ультразвукового излучения и слабой контрастностью для томографических технологий.

Имеющиеся в настоящее время диагностические инструменты позволяют оценивать состояние только поверхности кожи (дерматоскопия, ИК-тепловизионное исследование) и изучать лишь ближайшие подповерхностные элементы (например, оптическая когерентная микроскопия) либо являются инвазивными (биопсия кожи с последующим гистологическим исследованием) [1–3, 6, 7]. Это обусловливает поиск альтернативы существующим методам. Подходящим вариантом является ближнепольное резонансное СВЧ-зондирование, не имеющее физических преград среди структур организма, поскольку оно обладает достаточно большой глубиной проникновения (3 и более см) и не вызывает ионизации биомолекул [4–9]. Однако возможности данной технологии раскрываются лишь в единичных исследованиях [4, 10]. Предполагается наличие гетерогенности диэлектрических свойств различных органов и тканей [3, 6, 8, 9], что затрудняет интерпретацию результатов СВЧ-зондирования и требует учета при диагностическом исследовании.

Материалы и методы

Эксперимент проведен на 30 белых крысах-самцах линии Wistar (возраст — 12–14 мес, масса — 200–250 г), полученных из филиала «Столбовая» Научного центра биомедицинских технологий Федерального медико-биологического агентства (Москва). Все животные содержались в стандартных условиях вивария в клетках при свободном доступе к пище и воде на рационе питания согласно нормативам ГОСТа «Содержание экспериментальных животных в питомниках НИИ». Работа соответствовала правилам Европейской конвенции о защите позвоночных животных (Страсбург, 1986) и директивам 86/609 EEC.

Диэлектрические свойства кожи и подкожных структур изучали в области лба, средней части спины, в поясничной околохвостовой области, а также по средней линии живота методом ближнепольного резонансного СВЧ-зондирования. Перед исследованием область зондирования очищали и депилировали.

Оценку диэлектрических свойств осуществляли с помощью специального программно-аппаратного комплекса (рис. 1), сконструированного в Институте прикладной физики РАН (Н. Новгород). Комплекс позволяет рассчитывать диэлектрическую проницаемость и проводимость биологических тканей интегрально на различных глубинах зондирования [7, 8]. В данном исследовании применяли антенны, обеспечивающие оценку указанных характеристик на глубинах 3 и 5 мм. Параметры антенн представлены в таблице.

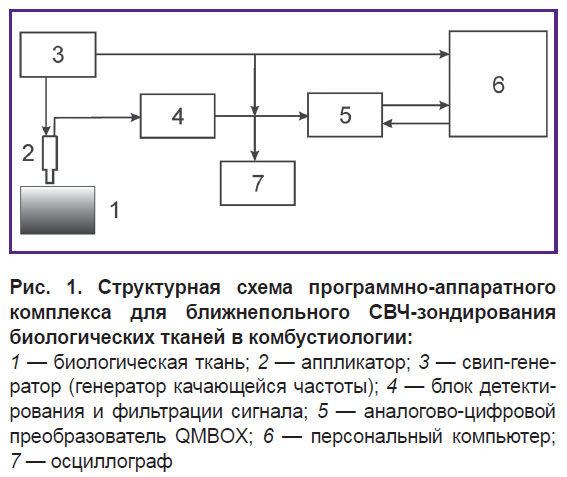

Рис. 1. Структурная схема программно-аппаратного комплекса для ближнепольного СВЧ-зондирования биологических тканей в комбустиологии:

1 — биологическая ткань; 2 — аппликатор; 3 — свип-генератор (генератор качающейся частоты); 4 — блок детектирования и фильтрации сигнала; 5 — аналогово-цифровой преобразователь QMBOX; 6 — персональный компьютер; 7 — осциллограф

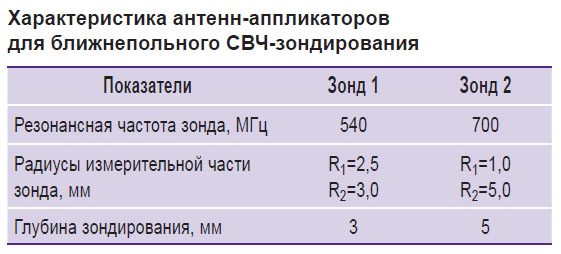

Характеристика антенн-аппликаторов для ближнепольного СВЧ-зондирования

Исследование проведено в соответствии с принципами Базельской декларации (2010) и рекомендациями Локального этического комитета Приволжского исследовательского медицинского университета.

Статистика. Полученные данные обработаны с использованием пакета программ Statistica 6.0. Нормальность распределения значений параметров оценивали с использованием критерия Шапиро–Уилка. Результаты представлены в виде М±σ, где М — среднее значение, σ — среднее квадратичное отклонение. Для оценки межгрупповых различий выборок использовали критерий Стьюдента. Межгрупповые различия считали статистически значимыми при p<0,05.

Результаты и обсуждение

Проведенные исследования позволили установить, что диэлектрические свойства кожи и подлежащих тканей существенно варьируют в зависимости от изучаемой области. При этом глубинная структура их распределения также неодинакова. Так, по уровню действительной части диэлектрической проницаемости наибольшим значением показателя обладает срединная область спины (рис. 2), на основании чего остальные участки тела мы сопоставляли с ней. Следует отметить, что эта закономерность прослеживается при зондировании на глубине 3 и 5 мм. Поясничная околохвостовая область (на глубине 3 мм) спины животного практически неотличима по рассматриваемому параметру от ее средней части. Напротив, область живота крысы демонстрирует существенно более низкий уровень диэлектрической проницаемости при обоих примененных вариантах зондирования (p<0,05). В срединной части лба крысы наблюдали иную структуру распределения показателя: на меньшей глубине (3 мм) он умеренно отличался от уровня, характерного для области спины, тогда как при исследовании датчиком с глубиной проникновения 5 мм фиксировали статистически значимое снижение диэлектрической проницаемости (p<0,05).

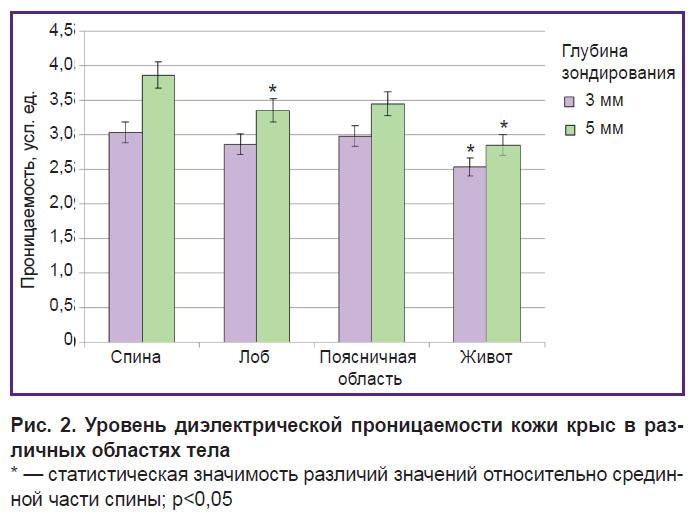

Рис. 2. Уровень диэлектрической проницаемости кожи крыс в различных областях тела

* — статистическая значимость различий значений относительно срединной части спины; p<0,05

С учетом физической сущности метода, обусловленной выявлением неодинаковости диэлектрических свойств изучаемой среды, обнаруженные различия объясняются гетерогенностью тканей по степени их гидратации. Наиболее плотные подповерхностные структуры расположены в области спины, тогда как при зондировании живота могут затрагиваться участки близко расположенных висцеральных органов животного, обладающих большим содержанием водного компонента. Лобная область в этом плане занимает промежуточную позицию, поскольку высокогидратированная ткань мозга в данной области покрыта твердым костно-мышечным каркасом, что и дает соответствующую структуру распределения диэлектрических свойств.

По проводимости кожи и подлежащих тканей во всех изученных участках тела животного регистрировали тенденцию, обратную установленной по диэлектрической проницаемости: с увеличением глубины зондирования данный показатель снижался (рис. 3). Выявлено, что срединная область спины также обладает наибольшим совокупным (по сочетанию глубин зондирования) значением параметра, тогда как в поясничной области проводимость превышает характерную для спины (при использовании датчика на 3 мм) тенденцию (p<0,1), а при анализе более глубоких слоев оказывается существенно ниже ее (p<0,05). В области живота статистически значимые отличия фиксировали лишь при использовании антенны с глубиной проникновения 5 мм (p<0,05 относительно срединной части спины). Наконец, в области лба отмечается снижение проводимости при зондировании на глубине как 3, так и 5 мм (p<0,05 для обоих случаев).

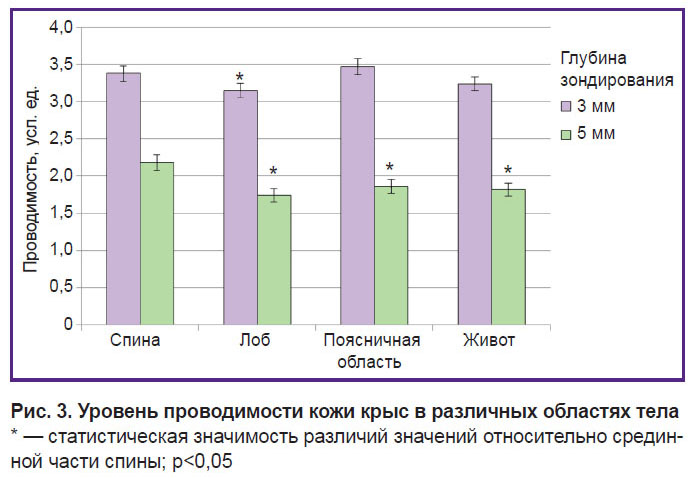

Рис. 3. Уровень проводимости кожи крыс в различных областях тела

* — статистическая значимость различий значений относительно срединной части спины; p<0,05

Выявленные особенности распределения диэлектрической проводимости тканей в различных участках тела обусловлены их гетерогенностью по степени гидратации, а также по плотности подлежащих тканей. Последнее обстоятельство наиболее отчетливо проявляется при глубинном зондировании (5 мм), в большей степени демонстрирующем вариабельность как по проводимости, так и по проницаемости биообъектов.

Заключение

Метод ближнепольного резонансного СВЧ-зондирования позволил выявить специфические диэлектрические свойства кожи и подлежащих тканей разных участков тела как по значениям параметров проницаемости и проводимости, так и по глубинной структуре их распределения. Высокий уровень проницаемости и проводимости характерен для срединной части спины, а минимальный — для области живота. Лобная и околохвостовая области занимают промежуточное положение. При этом диэлектрическая проницаемость закономерно возрастает с увеличением глубины зондирования вне зависимости от локализации антенны, а проводимость — падает.

Полученные данные необходимо учитывать при топической диагностике тканей различных участков тела. В частности, это принципиально важно для правильной оценки глубинной структуры раны, уточнения локализации ее поверхностных границ и состояния околораневой зоны.

Финансирование исследования. Работа выполнена при частичной поддержке Государственного задания НИР Министерства здравоохранения Российской Федерации (2018–2020 гг.), гранта Российского фонда фундаментальных исследований №18-42-520053 р_а и стипендии Президента Российской Федерации СП-471.2019.4.

Конфликт интересов. Авторы подтверждают отсутствие конфликтов интересов, о которых необходимо сообщить.
