Цифровой электрокардиографический комплекс для оценки электрической нестабильности миокарда и его возможности
Цель работы — разработка электрокардиографического программно-аппаратного комплекса для оценки электрической нестабильности миокарда и исследование его диагностических и прогностических возможностей в кардиологической клинике.
Материалы и методы. Разработан программно-аппаратный комплекс «Интекард 7.3», позволяющий измерять в режиме beat-to-beat флуктуации амплитудно-временных параметров ЭКГ. «Интекард 7.3» оценивает совокупность ЭКГ-маркеров, отражающих электрическую нестабильность миокарда. Среди них фрагментированный комплекс QRS, пространственный угол QRS-T, альтернация Т-волны, продолжительность и дисперсия интервала Q–T, турбулентность и ускорение/замедление сердечного ритма.
Клинические испытания комплекса «Интекард 7.3» проведены у 734 пациентов с ишемической болезнью сердца или кардиомиопатией и 112 здоровых лиц.
Результаты. «Интекард 7.3» надежно выявляет фрагментированные комплексы QRS путем обнаружения коротких спайков <25 мс на фронтах зубцов Q, R и S. Угол QRS-T измеряется по реперным амплитудам зубцов R и T в отведениях avF, V2, V5 и V6. Прецизионная цифровая обработка ЭКГ-сигнала позволяет повысить точность анализа до нескольких микровольт и микросекунд.
Программно измерялась амплитуда Т-волны в каждом из 300–500 кардиобитов, по методу бегущей средней оценивалась ее альтернация. В типичном кардиобите рассчитывалась дисперсия интервала Q–T по 12 отведениям ЭКГ. По данным последовательности R–R-интервалов определялись турбулентность и замедление сердечного ритма.
В период наблюдения 5,0 [2,1; 5,9] года у 90 из 734 пациентов (12,3%) зафиксированы неблагоприятные кардиоваскулярные события (НКС). Установлено, что электрическая нестабильность миокарда статистически значимо выше у пациентов с НКС в сравнении с пациентами без них. Частота выявления фрагментированных QRS составила 72,2±4,7 против 16,8±1,5% (p<0,01); угол QRS-T — 128 [55; 101] против 80 [53; 121]° (p<0,001); альтернация Т-волны — 36,9 [15,5; 62,1] против 21,9 [10,2; 30,7] мкВ (p<0,005); интервал Q–T — 408 [383; 438] против 376 [351; 400] мс (p<0,001); дисперсия интервала Q–T — 76 [57; 96] против 64 [50; 92] мс (p<0,005) соответственно. У пациентов с НКС превышено пороговое значение начала патологической турбулентности ритма (>0%) в сравнении с группой контроля (здоровые лица) (p<0,001) и снижено замедление сердечного ритма от 19,2 [2,2; 38,0] до 8,8 [4,0; 16,8] мс (p<0,05).
Разработана персонифицированная модель риск-стратификации НКС. Площадь под ROC-кривой составила 0,856; чувствительность — 75%; специфичность — 78%; предиктивная точность — 77%.
Заключение. Цифровой электрокардиографический комплекс «Интекард 7.3» по данным ЭКГ-маркеров электрической неста-бильности миокарда поволяет прогнозировать опасные желудочковые тахиаритмии и внезапную сердечную смерть с предиктивной точностью 77%. Неинвазивность, высокая производительность и приемлемая стоимость обеспечивают доступность технологии прогнозирования во всех звеньях здравоохранения.
Введение
Прогресс электрокардиографии (ЭКГ) стал возможен с развитием прецизионных методов цифровой обработки сигналов. Новые диагностические качества ЭКГ раскрылись при применении дисперсионного, высокочастотного и фазового анализа. Получен визуальный портрет миокарда, выявляющий зоны ишемии [1], высокочастотные компоненты ЭКГ позволили диагностировать стенозы в правой коронарной артерии [2], установлено, что фазовый анализ ЭКГ — более чувствительный, чем временной [3]. Эти и аналогичные разработки демонстрируют неисчерпаемый диагностический потенциал метода.
С начала 2000-х гг. развивается направление, связанное с анализом в режиме beat-to-beat флуктуаций амплитудно-временных параметров ЭКГ. Тесную зависимость дисперсионных флуктуаций с риском жизненно опасных аритмий и смертностью обнаружила R. Lampert [4], она же ввела в медицинскую практику термин «раздраженное сердце». Позже такое состояние было обобщено в названии «электрическая нестабильность миокарда». ЭКГ-маркерами электрической нестабильности в фазе деполяризации выступают фрагментация комплекса QRS и пространственный угол QRS-T. Нестабильность в фазе реполяризации отражают альтернация Т-волны, длительность и дисперсия интервала Q–T. ЭКГ-маркерами дисфункции вегетативного контроля сердечной деятельности считаются турбулентность и замедление/ускорение сердечного ритма. Для всех маркеров электрической нестабильности миокарда приняты международные консенсусы по стандартам измерения и клинической интерпретации [5–10]. В комплексе маркеры обладают диагностическими и прогностическими возможностями, расширяющими потенциал традиционной ЭКГ. Однако до сих пор лимитирующим фактором при использовании их в клинической практике является отсутствие специализированного программно-аппаратного обеспечения для их анализа.
Цель исследования — разработка электрокардиографического программно-аппаратного комплекса для изучения электрической нестабильности миокарда и оценки его диагностических и прогностических возможностей в кардиологической клинике.
Материалы и методы
Исследование выполнено на разработанном нами программно-аппаратном комплексе «Интекард 7.3», который путем прецизионной цифровой обработки ЭКГ-сигнала оценивает вышеупомянутые маркеры электрической нестабильности миокарда (ЭНМ) по данным 5–7-минутных записей ЭКГ в 12 стандартных отведениях. Комплекс создан на платформе 12-канального цифрового ЭКГ-коммуникатора, компьютера и лазерного принтера. Диапазон измерения ЭКГ-сигналов составляет от 0,03 до 5 мВ, входной импеданс >10 МОм, коэффициент ослабления синфазной помехи — 110 дБ, постоянная времени >3,2 с, частота квантования — 1000 Гц/канал, разрядность — 24 бита, выходной интерфейс — USB 2.0. Комплекс оснащен комплектом адаптивных цифровых фильтров сетевой, мышечной и дыхательной помех, не искажающих нативную форму ЭКГ.
В соответствии с международными стандартами ЭНМ в фазе деполяризации выявляли при фрагментации комплексов frQRS в двух и более отведениях ЭКГ и/или угле QRS-T>1050. ЭНМ в фазе реполяризации фиксировали при альтернации T-волны >47 мкВ и/или дисперсии интервала Q–T >70 мс. Дисфункцию вегетативного контроля определяли при патологической турбулентности сердечного ритма (начало >0%, наклон <15 мс/R–R) и/или замедлении сердечного ритма <4,5 мс.
Для оценки диагностических и прогностических возможностей комплекса «Интекард 7.3» было обследовано 846 человек, из них 734 пациента с ишемической болезнью сердца или кардиомиопатией, средний возраст — 50±15 лет, и 112 здоровых лиц, средний возраст — 31±14 лет (группа контроля). У пациентов фиксировали следующие неблагоприятные кардиоваскулярные события (НКС): устойчивую желудочковую тахикардию, фибрилляцию желудочков, успешную сердечно-легочную реанимацию, разряды имплантированных устройств и признаки внезапной сердечной смерти. Период наблюдения за пациентами составил 5,0 [2,1; 5,9] года. Исследование проведено в соответствии с Хельсинкской декларацией (2013) и одобрено Этическим комитетом Республиканского научно-практического центра «Кардиология». От всех пациентов получено письменное информированное согласие.
Статистический анализ. Обработка данных выполнена с помощью прикладных пакетов Statistica 10.0 (Stat Soft) и SPSS Statistics 23.0 (IBM). Результаты представлены в виде M±SD или Me [Q1; Q3] в зависимости от типа распределения. Проверку нормальности распределения выполняли с помощью критерия Шапиро–Уилка. Применяли метод категориальной регрессии, значения относительного риска определяли при 95% доверительном интервале. При анализе различий между группами использовали t-критерий Стьюдента, критерий
Пирсона или U-критерий Манна–Уитни в зависимости от типа распределения. Качество прогностической модели оценивали площадью под ROC-кривой и предиктивной точностью. Критическое значение уровня статистической значимости при проверке нулевых гипотез принималось равным 0,05.
Результаты
Путем прецизионной цифровой обработки ЭКГ-сигнала комплекс «Интекард 7.3» позволил повысить точность анализа до нескольких микровольт и микросекунд, что отражает эволюционный переход к 4-му поколению электрокардиографии. Это дает возможность надежно идентифицировать фрагментированные комплексы QRS (frQRS), которые признаны маркерами рубцовых изменений, ишемии и фиброза ткани миокарда. В окрестности данных зон формируются пограничные слои с замедленной скоростью проводимости возбуждения. На ЭКГ это проявляется в виде коротких спайков длительностью менее 25 мс на зубцах Q, R или S. Если обычный электрокардиограф еще зафиксирует расщепление вершины R-зубца, то спайки на фронтах Q, R, S останутся незамеченными. С помощью «Интекарда 7.3» при частоте дискретизации 1000 Гц фиксируется достаточное количество отсчетов ЭКГ, позволяющее с помощью высших производных идентифицировать спайки frQRS. Это наглядно видно при сравнении ЭКГ, зарегистрированной на аппарате с верхней частотой полосы пропускания 40 Гц (рис. 1, а), и этой же ЭКГ, зарегистрированной c частотой дискретизации 1000 Гц и верхней частотой полосы пропускания более 100 Гц (рис. 1, б). На второй ЭКГ отчетливо проявились незамеченные ранее спайки frQRS.
|

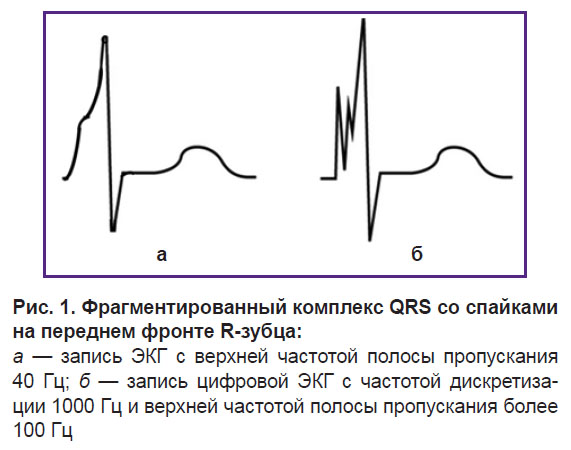

Рис. 1. Фрагментированный комплекс QRS со спайками на переднем фронте R-зубца: а — запись ЭКГ с верхней частотой полосы пропускания 40 Гц; б — запись цифровой ЭКГ с частотой дискретизации 1000 Гц и верхней частотой полосы пропускания более 100 Гц |
При наличии неоднородностей в структуре миокарда градиент волны возбуждения дефрагментируется, что приводит к затягиванию фазы деполяризации и задержке фазы реполяризации. Степень неоднородности матрикса миокарда пропорциональна значению угла между векторами QRS и T. Для измерения угла QRS-T обычно используют ортогональные отведения XYZ. Мы же оценивали угол QRS-T по методике, адаптированной к 12 отведениям ЭКГ [11]. Использовались отведения avF, V2, V5 и V6, в которых нативные амплитуды R и T были преобразованы в соответствующие реперные точки:
QRSrep = R – abs(max Q или S),
Trep = T(+) – absT(–),
где QRSrep — реперное значение QRS; R — амплитуда R; abs — абсолютное значение; max — максимум среди зубцов Q или S; Trep — реперное значение Т-волны; T(+), T(–) — наибольшие положительная и отрицательная амплитуды Т-волны.
Программа «Интекард 7.3» накапливает 300–500 кардиобитов и измеряет амплитуды Т-волны в каждом из них. С помощью метода бегущей средней определяются усредненные значения Т в четных и нечетных кардиобитах. Разность между ними служит мерой альтернации Т-волны, измеряемой в микровольтах [7]. Кроме того, в типичном кардиобите измеряется дисперсия интервала Q–T как разность между максимальным и минимальным значениями Q–T в 12 отведениях ЭКГ [8].
При обнаружении желудочковой экстрасистолы выполняется измерение параметров турбулентности сердечного ритма: TO — начало и TS — наклон [10]. Одновременно в программе «Интекард 7.3» предусмотрено дефрагментирование последовательности интервалов R–R на участки ускорения и замедления. Методом синхронного детектирования измеряются ускорение и торможение сердечного ритма [10].
В процессе клинических испытаний комплекса «Интекард 7.3» у 644 из 734 пациентов (87,7%) не зафиксированы НКС, а у 90 пациентов (12,3%) неблагоприятные события обнаружены. В табл. 1 представлены результаты оценки ЭКГ-маркеров ЭНМ у здоровых лиц (контроль) и у пациентов без и с НКС.
|

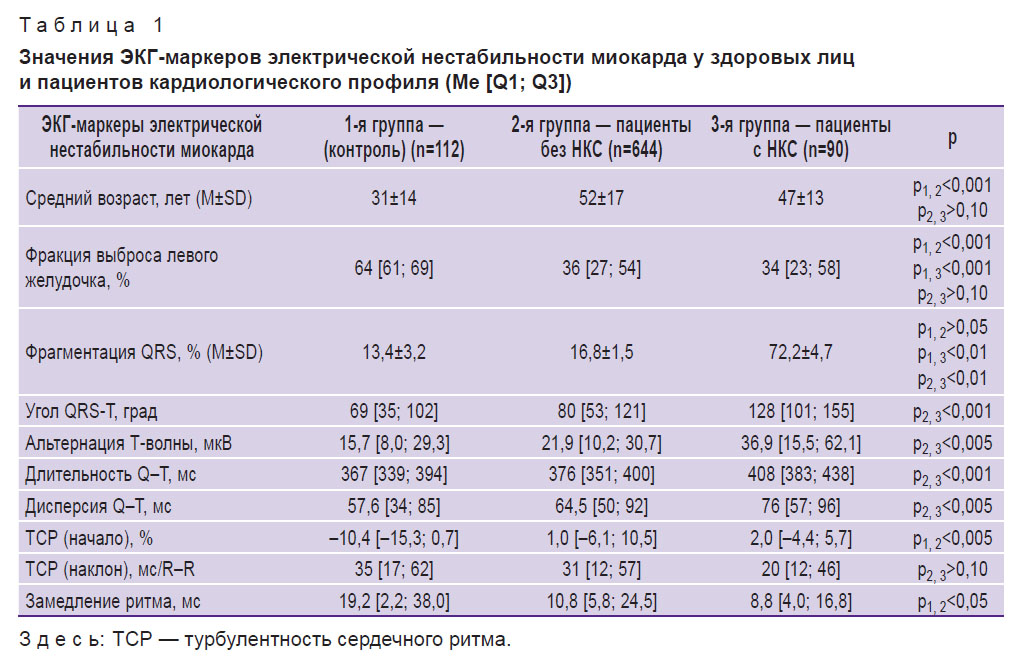

Таблица 1. Значения ЭКГ-маркеров электрической нестабильности миокарда у здоровых лиц и пациентов кардиологического профиля (Me [Q1; Q3]) |
Из табл. 1 следует, что параметры ЭНМ в 1-й группе и у пациентов 2-й группы практически не отличаются и, наоборот, статистически значимые различия значений ЭКГ-маркеров ЭНМ зафиксированы у пациентов 2-й и 3-й групп. Так, у пациентов 3-й группы статистически значимо выше ЭКГ-маркеры ЭНМ в фазе деполяризации — частота обнаружения фрагментированных QRS (p<0,01) и значение угла QRS-T (p<0,001), а также в фазе реполяризации — альтернация Т-волны, длительность и дисперсия интервала Q–T (p<0,005). Маркеры вегетативной нервной регуляции — турбулентность и замедление сердечного ритма — статистически значимо не различались.
Обсуждение
Клинические испытания комплекса «Интекард 7.3» показали возможность извлечения из ЭКГ полезной диагностической и прогностической информации. Например, традиционный маркер Q-зубец нивелируется либо исчезает после инфаркта миокарда. В отличие от него фрагментированный комплекс QRS стабилен во времени и потому его чувствительность в 2,3 раза выше [12]. Кроме того, frQRS позволяет дифференцировать локализацию стенозов коронарных артерий. Так, наличие frQRS в грудных отведениях V1–V6 свидетельствует о стенозе в левой коронарной артерии, а если frQRS в нижних отведениях II, III, avF — то в правой [13].
По нашим данным, только у пациентов 3-й группы с НКС превышено пороговое значение угла QRS-T — 105°, что свидетельствует о значимом нарушении синергичности процессов возбуждения и релаксации миокарда.
У пациентов 3-й группы (НКС) ЭНМ в фазе реполяризации была выражена повышением альтернации Т-волны в 2 раза и дисперсии интервала Q–T на 18% в сравнении со 2-й группой. Не случайно, что фазу реполяризации считают наиболее уязвимой при аритмогенезе. В данной группе также статистически значимо изменились показатели турбулентности и замедления сердечного ритма в сравнении с группой контроля, что указывает на ухудшение эффективности вегетативной нервной регуляции.
Статистически значимые различия ЭКГ-маркеров ЭНМ у пациентов без и с НКС были положены в основу прогностической модели. Включены фрагментированный комплекс QRS, угол QRS-T, альтернация T-волны и интервал Q–T, обладающие наибольшей площадью под ROC-кривой. Определены «коэффициенты важности», отражающие влияние каждого из маркеров ЭНМ на вероятность развития НКС. В табл. 2 показаны значения относительного риска и коэффициенты регрессии модели риск-стратификации, разработанной с помощью метода категориальной регрессии с оптимальным шкалированием.
|

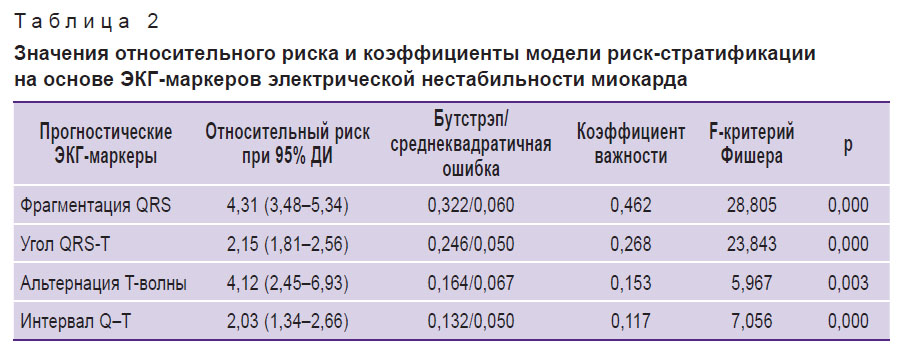

Таблица 2. Значения относительного риска и коэффициенты модели риск-стратификации на основе ЭКГ-маркеров электрической нестабильности миокарда |
Модель с нормированными коэффициентами имеет следующий вид:
F(x)=a1·x1+a2·x2+a3·x3+a4·x4,
где F(x) — интегральный индекс ЭНМ; x1=1, если frQRS обнаружен, в противном случае — 0; x2=1, если угол QRS-T >105°, в противном случае — 0; x3=1, если альтернация Т-волны >47 мкВ, в противном случае — 0; x4=1, если интервал Q–T >395 мс, в противном случае — 0; a1=46; a2=27; a3=15; a4=12.
Если значение индекса F(x) ЭНМ находится в диапазоне 0–25, то риск НКС низкий; при 25–50 — средний; при 50–75 — высокий и при >75 — критический.
Качество модели риск-стратификации оценивалось площадью под ROC-кривой — AUC. В данном случае AUC=0,856, чувствительность — 75%, специфичность — 78%, предиктивная точность — 77%, что говорит о хорошем качестве прогностической модели (рис. 2). Полученную точность прогноза 77% можно считать приемлемой.
|

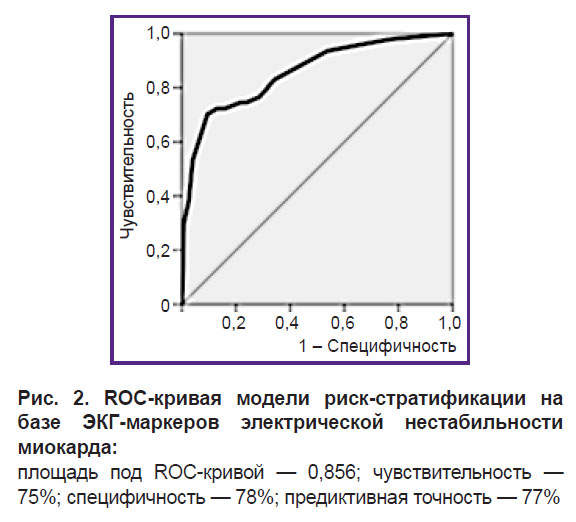

Рис. 2. ROC-кривая модели риск-стратификации на базе ЭКГ-маркеров электрической нестабильности миокарда:
площадь под ROC-кривой — 0,856; чувствительность — 75%; специфичность — 78%; предиктивная точность — 77% |
Известные модели риск-стратификации Euroscore II, Timi, Seattle Risk Score и другие основаны на традиционных популяционных факторах риска. Они хорошо предсказывают госпитальную смертность (AUC — 0,73–0,87), однако в долгосрочном периоде их точность резко падает [14]. В отличие от них разработанная нами технология прогноза является персонифицированной, так как основана на биоэлектрической активности миокарда конкретного пациента. По данным индекса ЭНМ можно выявлять лиц с высоким риском внезапной сердечной смерти и рекомендовать им имплантацию ритм-поддерживающих систем.
Лимитирующие факторы исследования — моноцентровый характер и отсутствие в РФ и Республике Беларусь стандартов по применению ЭКГ-маркеров ЭНМ в клинической практике.
Заключение
Цифровой электрокардиографический программно-аппаратный комплекс «Интекард 7.3» поволяет прогнозировать опасные желудочковые тахиаритмии и внезапную сердечную смерть по данным ЭКГ-маркеров электрической нестабильности миокарда с предиктивной точностью 77%.
Неинвазивность, высокая производительность и приемлемая стоимость обеспечивают доступность технологии прогнозирования всем звеньям здравоохранения, в том числе первичным.
Финансирование исследования. Работа выполнена в рамках НИОКР №408 Республиканского научно-практического центра «Кардиология» (Республика Беларусь) в 2017–2019 гг.
Конфликты интересов, связанные с данной статьей, отсутствуют.
