Выбор оптимальной методики для получения различных форм биосовместимых ксенодермальных материалов

К.И. Мелконян, Я.А. Козмай, А.А. Веревкин, Т.В. Русинова, А.C. Асякина, М.Л. Золотавина

Ключевые слова: ксенодермальные материалы; хирургические биоматериалы; дерма; щелочной гидролиз; обесклечивание.

Цель исследования — подбор оптимальной методики создания хирургических биоматериалов на основе дермы свиньи и оценка их биологической безопасности.

Материалы и методы. Для создания ксенодермальных биоматериалов использованы образцы нативной кожи поросенка породы Ландрас возрастом 4 мес. Обработку дермы проводили солевым (протокол №1), перекисно-щелочным (протокол №2) и щелочным (протокол №3) растворами. Полученные образцы окрашивали гематоксилином и эозином, а также флуоресцентным красителем DAPI, проводили количественный анализ ДНК и оценивали цитотоксичность методом LIVE/DEAD. Подкожную имплантацию/инъекцию образцов биоматериалов выполняли лабораторным животным — самцам крыс породы Wistar (n=30) возрастом 6 мес, массой тела 260±20 г — с эксплантацией на 14-е сутки эксперимента. Гистологические срезы окрашивали гематоксилином и эозином. Компьютерную морфометрию проводили с помощью программы GraphPad Prism v. 6.04.

Результаты. Полученные по трем протоколам образцы хирургических материалов обладали различными физическими характеристиками: после обработки по протоколу №1 дерма приобретала плотную структуру и белый цвет; по протоколу №2 — прозрачную и плотную структуру; по протоколу №3 — прозрачную гелеобразную структуру. Результаты гистологического анализа показали оксифильность и потерю структуры внеклеточного матрикса всех образцов, а окрашивание DAPI — разрушение клеточных ядер. Тем не менее количество ДНК в образцах, обработанных по протоколу №1, не соответствовало признанному критерию качества децеллюляризации (50 нг на 1 мг сухого веса). На основании этого дальнейшая оценка цитотоксичности in vitro и in vivo проводилась только для образцов, полученных по протоколам №2 и №3. По результатам анализа LIVE/DEAD оба образца не обладали токсичностью по отношению к клеткам. На 14-е сутки после подкожной имплантации образцов у животных не обнаруживалось признаков нагноения и иммунного отторжения.

Заключение. Для получения хирургических материалов в форме биопластических покрытий рекомендуется использовать щелочно-перекисную обработку дермы, а для получения гидрогелевых покрытий — щелочной гидролиз.

Введение

В настоящее время остается актуальной разработка различных реконструктивных материалов, используемых в качестве раневых покрытий и хирургических имплантатов при заболеваниях различной этиологии [1]. Существующие стандарты в хирургии предполагают использование собственных тканей пациента для замещения дефектов, что, несомненно, дает лучший эффект по сравнению с применением ксеногенных материалов [2]. Однако дополнительный объем хирургического вмешательства, травматичность и трудность фиксации собственных тканей ограничивают применение данного метода, вследствие чего постоянно идет поиск новых биосовместимых, биодеградируемых материалов для решения широкого спектра клинических задач.

На современном фармацевтическом рынке предлагаются различные формы биоматериалов в зависимости от специфики их применения. Так, например, имеются продукты, представленные в виде матриксов, лиофилизатов, порошков, пленок, гидрогелей, губчатых материалов и патчей [3, 4]. Функциональной особенностью многих хирургических материалов является комплексное благоприятное воздействие на ткани: они могут быть носителями лекарственных веществ и обеспечивать доставку в зону поражения необходимых биологически активных веществ, факторов роста и стимуляторов регенерации [4–6].

Активно исследуются и внедряются в клиническую практику хирургические материалы, являющиеся аналогами внеклеточного матрикса (ВКМ) и имитирующие клеточное микроокружение: синтетические каркасы, полученные из полимерных субстратов (например, поликапролактона, полиэтиленгликоля и полигликолевой кислоты); гидрогели, синтезированные из сшитых гидрофильных полимеров (например, полиакриловой кислоты, полиэтиленгликоля и поливинилового спирта); каркасы на керамической основе, изготовленные из гидроксиапатита или трикальцийфосфата. Также имеются материалы на основе природных биополимеров из животного и растительного сырья: альгинаты, хитозан, хондроитинсульфаты, целлюлоза, желатин, декстрин, фиброин шелка и коллаген [7, 8]. Недостатком синтетических материалов является неспособность к биодеградации и частые послеоперационные осложнения (инфильтраты, абсцессы, свищи, гнойно-воспалительные процессы). Биологические материалы на основе ВКМ соединительной ткани вызывают минимальную местную воспалительную реакцию и обеспечивают естественную микросреду для функционального восстановления ткани [9]. Стоит отметить, что биосовместимость и структурное сходство биологических материалов с нативным ВКМ делают их желательными для использования в качестве поддерживающих и замещающих имплантатов, а также для ускорения регенерации тканей.

Биологические материалы могут быть получены с помощью методов мягкой литографии, электроспиннинга, 3D-печати или децеллюляризации (обесклечивания) тканей [8]. При этом наиболее предпочтительным методом является технология децеллюляризации, которая позволяет сохранять гистоструктуру коллагенсодержащих ксено- и аллогенных тканей [10]. Химические методы обесклечивания наиболее оптимальны, так как они способствуют максимальному удалению клеток при минимальном повреждении ВКМ тканей, сохранению его трехмерной ультраструктуры, пространственной топологии и химического состава. Также следует подчеркнуть, что обесклечивание с помощью химических агентов обычно считается рентабельным методом; тем не менее сравнительно большая длительность обработки может быть существенной проблемой для оптимизации сроков получения данных материалов [11]. Достаточно популярны методики децеллюляризации на основе обработки коллагенсодержащих тканей щелочными растворами [12]. Чаще всего децеллюляризированные матриксы для медицинского применения изготавливают из ксеногенных тканей [13]. Поэтому процедура получения очищенного ВКМ должна обеспечивать отсутствие реакции отторжения ксенотрансплантата при его имплантации в ткани пациента.

Таким образом, вышесказанное позволяет сделать вывод о необходимости разработки биологических хирургических материалов с тканеспецифичной совместимой основой, обладающих способностью к биоинтеграции и оптимизирующих регенерацию ран.

Цель исследования — подбор оптимальной методики создания хирургических биоматериалов и оценка их биологической безопасности.

Материалы и методы

Забор и децеллюляризация образцов дермы. Основой для создания ксенодермальных биоматериалов была нативная кожа поросенка породы Ландрас возрастом 4 мес. Животному вводили летальные дозы Золетила и Ксилазина. С помощью электродерматома (диаметр дискового ножа — 100 мм) с донорского участка кожи животного удаляли эпидермис, после чего забирали образцы дермы массой 0,50±0,03 г, толщиной 0,50±0,05 мм. Образцы подвергали химической децеллюляризации по трем известным методикам с модификациями: протокол №1 — обработка концентрированными растворами солей [14], протокол №2 — обработка растворами щелочи и пероксида водорода [15], протокол №3 — обработка щелочным раствором [15].

По протоколу №1 образцы находились в пересыщенном солевом растворе, содержащем 1,19 M KCl, 1,74 M NaCl и 0,86 M CaCl₂(«Реахим», Россия), в течение 96 ч при температуре 25°С, гидромодуль (ткань:раствор) — 1:3. Избыток солей удаляли последовательным промыванием в 3% растворе борной кислоты («Реахим»), в деионизированной воде, в 0,3% растворе ЭДТА (Thermo Fisher Scientific, США), после чего образцы отмывали в деионизированной воде до стабилизации рН.

По протоколу №2 образцы дермы обрабатывали смесью 5% раствора NaOH («Вектон», Россия) и 3% раствора H₂O₂ («Йодные технологии и маркетинг», Россия) в соотношении 1:1 при температуре 25°С в течение 48 ч, при гидромодуле 1:5. Затем образцы отмывали в деионизированной воде до стабилизации рН.

По протоколу №3 образцы обрабатывали 5% NaOH в течение 12 ч, при гидромодуле 1:5. После этого образцы промывали деионизированной водой до стабилизации pH.

Все образцы дермы подвергались рутинному гистологическому анализу до и после обработки для оценки сохранности структуры ВКМ.

Количественный анализ ДНК. После обработки дермы определяли содержание ДНК с использованием набора реагентов (DNeasy Blood & Tissue Kit; QIAGEN, Швеция) по протоколу фирмы-изготовителя на спектрофотометре NanoDrop ND-1000 (Thermo Fisher Scientific, США).

Оценка деструкции клеточных ядер методом окрашивания DAPI. Проводили окрашивание DAPI: парафиновые срезы полученных материалов толщиной 4–5 мкм фиксировали 4% формальдегидом в течение 10 мин. Затем DAPI (Sigma-Aldrich, США) в разведении 1:1000 добавляли к образцам и инкубировали в течение 5 мин.

Оценка цитотоксичности биоматериалов методом LIVE/DEAD. Для анализа LIVE/DEAD (набор LIVE/DEAD Cell Imaging Kit; Thermo Fisher Scientific, США) использовали линию человеческих дермальных фибробластов DF-1, полученных из Российской коллекции клеточных культур позвоночных Института цитологии РАН (Санкт-Петербург). Клетки инкубировали в среде DMEM (Gibco, Англия) с образцами биоматериалов в течение суток, затем окрашивали флуоресцентными красителями кальцеином-АМ и гомодимером этидия, при этом живые клетки приобрели зеленое, а мертвые — красное свечение. Визуализацию флуоресцентного свечения проводили с помощью программного обеспечения Olympus cellSens Entry (Olympus, Япония).

Подкожные тесты. Подкожную имплантацию/инъекцию образцов биоматериалов выполняли лабораторным животным — самцам крыс породы Wistar (n=30) возрастом 6 мес, массой тела 260±20 г. Животных наркотизировали 14 мл/кг раствора Золетила 100 и 1,2 мл/кг раствора Седамидина, затем вводили исследуемые материалы под кожу в межлопаточной области. Крыс выводили из наркоза раствором Антимедина (20 мг/кг). На 14-е сутки после подкожных тестов биоматериалов осуществляли эксплантацию образцов, проводили их морфологический и гистологический анализ.

Микроскопия. Микроскопические, гистологические и флюоресцентные исследования проводили в трех полях зрения/срезах для каждого образца с использованием микроскопа Olympus СХ41 (Olympus), данные и изображения обрабатывали с помощью программного обеспечения Olympus cellSens Entry.

Исследование было одобрено Независимым этическим комитетом Кубанского государственного медицинского университета. Все манипуляции соответствовали требованиям приказа Минздрава России от 23.08.2010 г. №708н «Об утверждении Правил лабораторной практики» и Федерального закона РФ «О защите животных от жестокого обращения» от 01.12.1999 г.

Статистическую обработку данных морфометрии образцов биоматериалов и количественного анализа содержания ДНК в образцах осуществляли с помощью GraphPad Prism v. 6.04. Для проверки характера распределения значений использовали критерий Шапиро–Уилка. Поскольку распределение не отличалось от нормального, результаты представляли в виде М±S, где М — среднее арифметическое, S — стандартное отклонение. Для сравнения содержания ДНК в образцах различных биоматериалов использовали t-критерий Стьюдента. Различия считали статистически значимыми при p≤0,05.

Результаты

Образцы биологического материала, полученные по протоколу №1 с использованием концентрированного солевого раствора, приобрели белый цвет, были достаточно прочными, не продавливались под нажимом пинцета (рис. 1, а, б). Средняя толщина образцов составила 1,0±0,05 мм. Образцы биоматериалов, обработанные по протоколам №2 и №3, после стабилизации рН стали полупрозрачными (рис. 1, в–е). Средняя толщина образцов, полученных по протоколу №2, составила также 1,0±0,05 мм. Образцы дермы, обработанные по протоколу №3, через 12 ч приобрели гелеобразную структуру (рис. 1, ж).

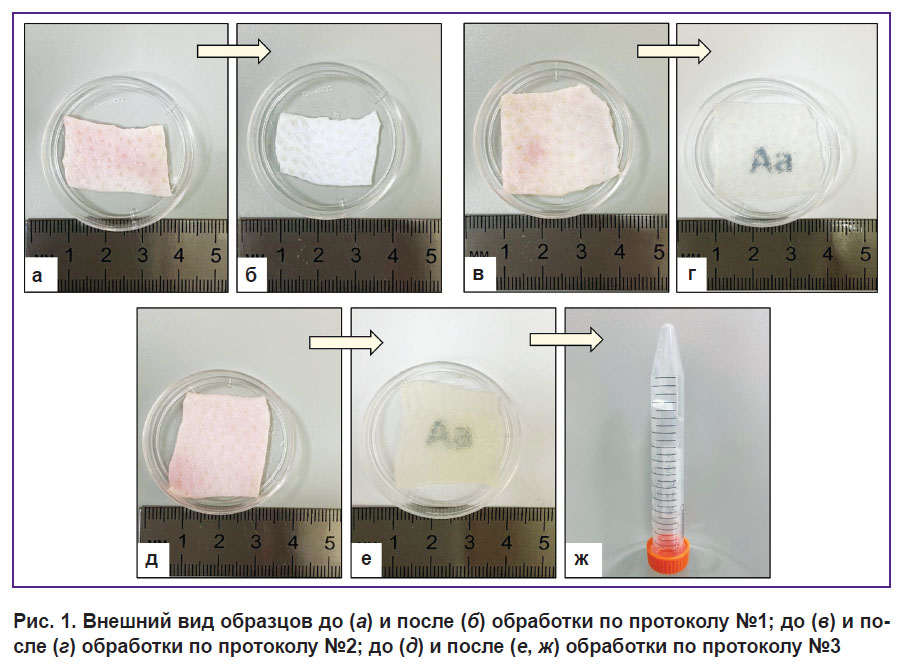

Рис. 1. Внешний вид образцов до (а) и после (б) обработки по протоколу №1; до (в) и после (г) обработки по протоколу №2; до (д) и после (е, ж) обработки по протоколу №3

При гистологическом исследовании образцы дермы, полученные после обработки по протоколам №1 и №2, в отличие от нативной ткани (рис. 2, а) имели вид оксифильной массы, представленной разнонаправленными тяжами пучков коллагеновых волокон, структура которых была преимущественно гомогенна (рис. 2, б, в). Материал, обработанный по протоколу №3, также представлял собой оксифильную структуру, в которой наблюдались наиболее выраженный гидролиз и набухание полимеров (рис. 2, г).

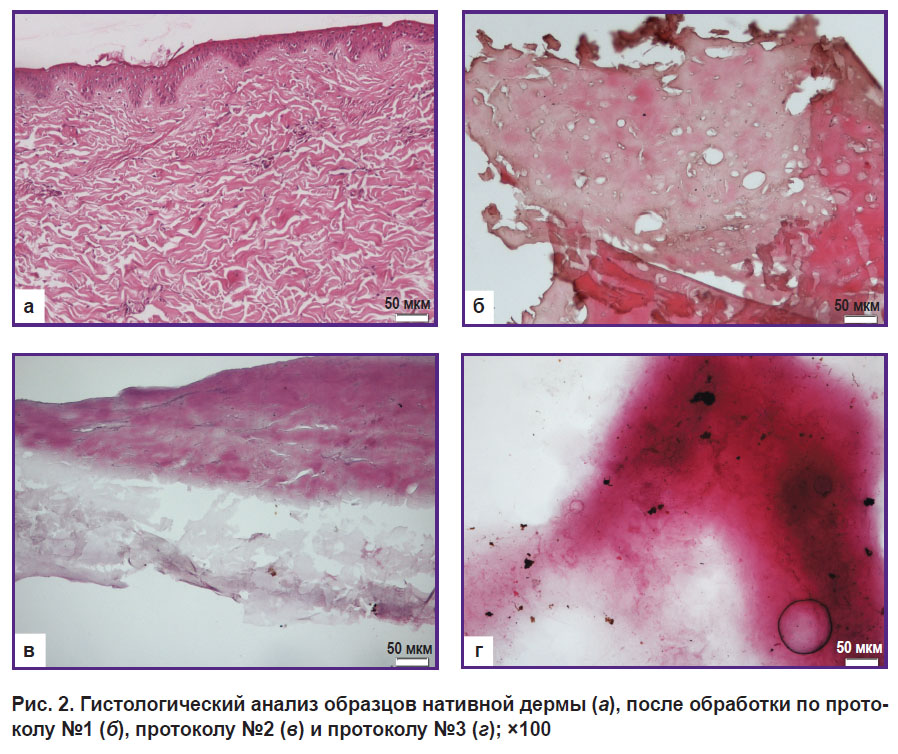

Рис. 2. Гистологический анализ образцов нативной дермы (а), после обработки по протоколу №1 (б), протоколу №2 (в) и протоколу №3 (г); ×100

Окрашивание DAPI показало отсутствие клеточных ядер во всех образцах, что доказывает эффективность процедуры обесклечивания и, возможно, лучшую цитосовместимость материалов при их применении (рис. 3).

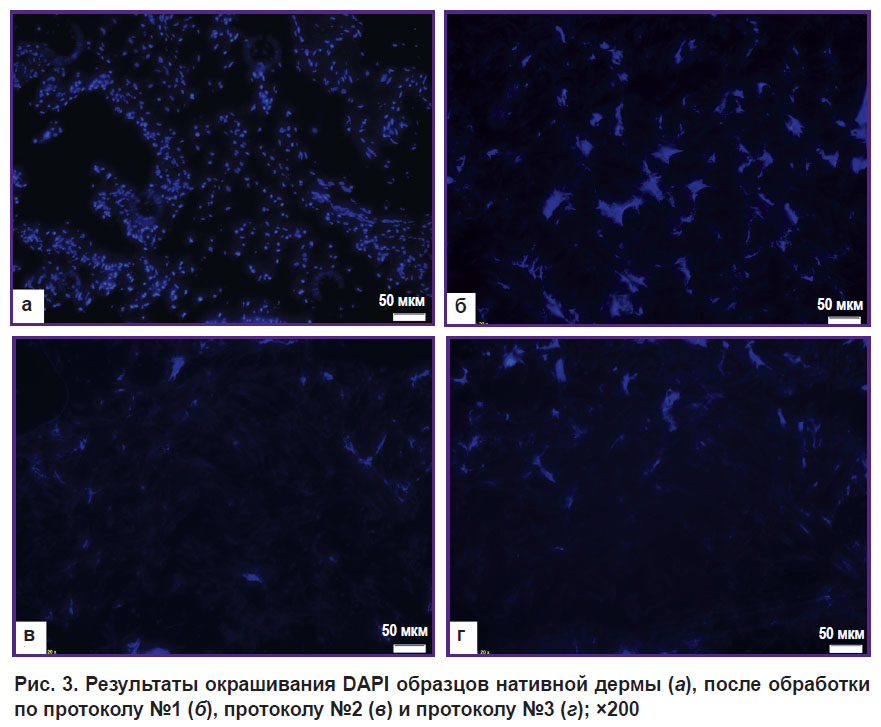

Рис. 3. Результаты окрашивания DAPI образцов нативной дермы (а), после обработки по протоколу №1 (б), протоколу №2 (в) и протоколу №3 (г); ×200

Для определения оптимальных условий и эффективности процесса обесклечивания был проведен количественный анализ ДНК (рис. 4). Исследование показало, что количество ДНК в образцах, полученных по протоколам №2 и №3, статистически значимо снижалось до 25,51% (47,95±2,03 нг/мг сухого вещества; p≤0,05) и 20,57% (38,66±1,64 нг/мг сухого вещества; p≤0,05) соответственно относительно содержания ДНК в нативной дерме (187,96±5,21 нг/мг сухого вещества — 100%). При этом содержание ДНК в образцах, обработанных по протоколу №1, составило более 50 нг на 1 мг сухого веса, что не соответствовало признанному критерию качества децеллюляризации [16], поэтому эти образцы не подвергались дальнейшим исследованиям.

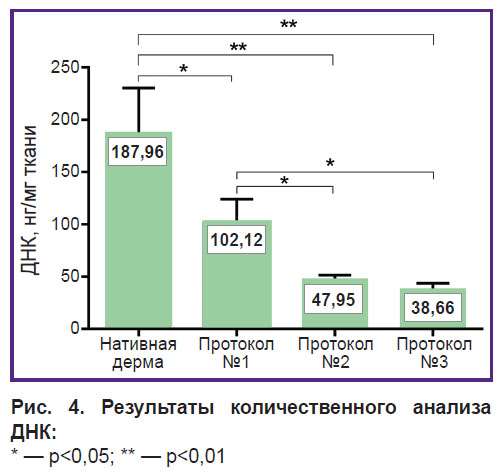

Рис. 4. Результаты количественного анализа ДНК:

* — p<0,05; ** — p<0,01

Анализ данных, полученных по методике LIVE/DEAD, продемонстрировал большое количество жизнеспособных клеток после сокультивации образцов биологических материалов, полученных по протоколам №2 и №3, и дермальных фибробластов, что свидетельствовало об отсутствии цитотоксического действия образцов исследуемых матриксов (рис. 5).

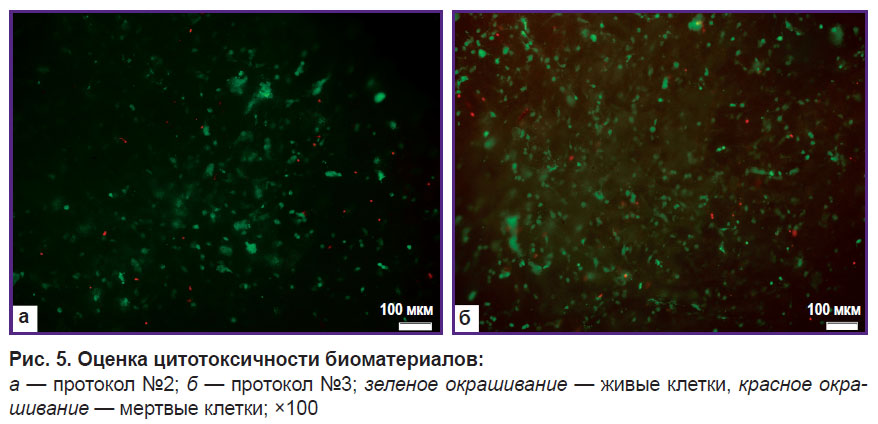

Рис. 5. Оценка цитотоксичности биоматериалов:

а — протокол №2; б — протокол №3; зеленое окрашивание — живые клетки, красное окрашивание — мертвые клетки; ×100

На рис. 6 представлены результаты подкожных тестов экспериментальных биоматериалов. У всех животных в месте введения образцов после обработки дермы по протоколам №2 и №3 отсутствовали макроскопические признаки воспаления на 14-е сутки, не наблюдалось нагноений и отека мягких тканей в области имплантации (рис. 6, б, д, е). У животных с подкожной имплантацией образцов биоматериалов по протоколу №2 образовалась соединительнотканная капсула, но фиксации имплантата к окружающим тканям не отмечалось (рис. 6, в).

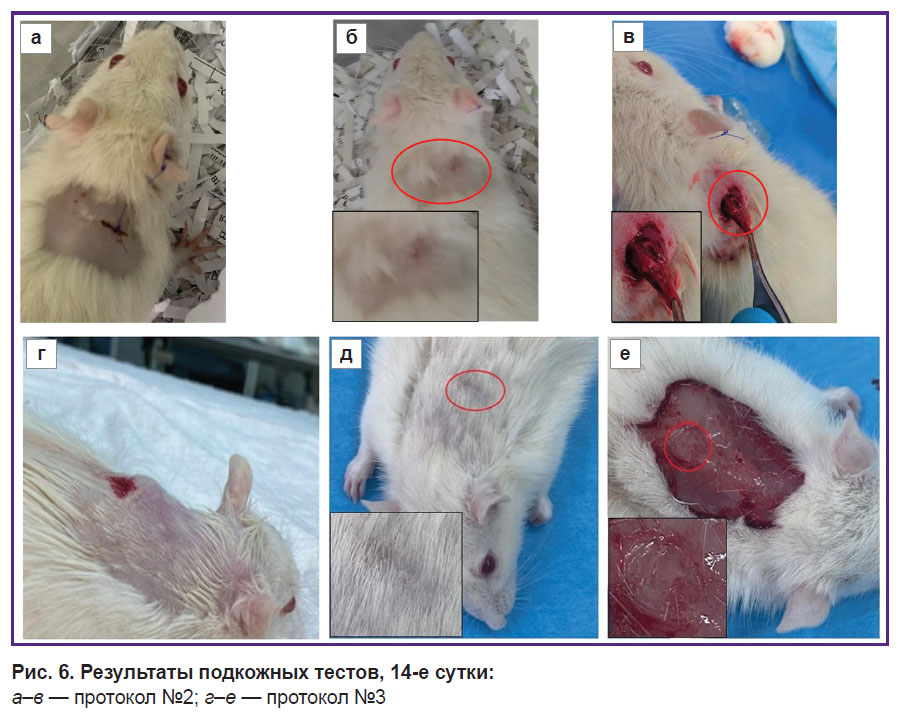

Рис. 6. Результаты подкожных тестов, 14-е сутки:

а–в — протокол №2; г–е — протокол №3

При гистологической оценке тканевой реакции на имплантацию образцов, полученных по протоколам №2 и №3, было установлено, что на 14-е сутки в месте введения образцов исследуемых дермальных материалов в подлежащие ткани не наблюдалось признаков воспаления и формирования соединительнотканной капсулы (рис. 7).

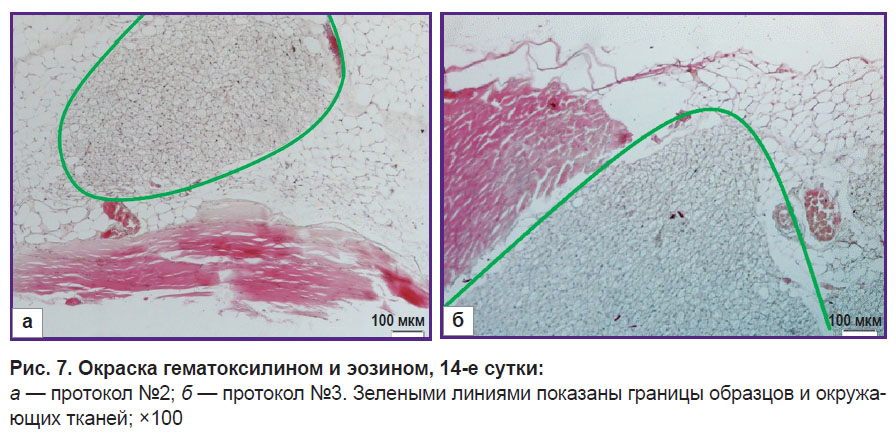

Рис. 7. Окраска гематоксилином и эозином, 14-е сутки:

а — протокол №2; б — протокол №3. Зелеными линиями показаны границы образцов и окружающих тканей; ×100

Дермальные материалы характеризовались частичной биодеградацией, были незначительно пропитаны фибринозным экссудатом, что свидетельствует о возможности их применения как основы для регенерации и биоинтеграции в ткани при хирургическом лечении.

Обсуждение

В настоящее время имеются данные о современных технологиях децеллюляризации тканей с применением щелочного гидролиза для хрящевой ткани, амниотической мембраны и подслизистой оболочки кишечника, однако исследования по обработке дермы свиньи с применением щелочной технологии достаточно малочисленны и противоречивы [17, 18]. В нашей работе разработаны моно- и поликомпонентные методики щелочной и солевой обработки сырья для получения различных форм дермального ВКМ, а также проведена комплексная оценка биологической совместимости и безопасности полученных материалов. Имеются единичные работы, которые посвящены комплексной оценке биосовместимости и безопасности ацеллюлярных дермальных материалов для применения в медицинской практике. Так, например, D. Li с соавт. [19] проводили подобные исследования, но в отношении биологических материалов на основе кожи рыб. D.M. Hoganson с соавт. [20] предложили методику получения ацеллюлярного дермального матрикса на основе дермы свиньи, обладающего значительной биологической активностью и безопасностью в отношении клеточных культур, что соотносится с полученными нами данными.

Обработка растворами детергентов известна как один из наиболее эффективных методов получения децеллюляризированного ВКМ из плотных волокнистых соединительных тканей [18]. Однако большинство детергентов (Тритон Х-100, дезоксихолат натрия, додецилсульфат натрия, CHAPS) [16] достаточно дорогостоящие, требуется дополнительная обработка ферментами (нуклеазами, трипсином, диспазами и др.), что увеличивает себестоимость получаемого материала. Разрабатываемая нами технология обработки дермы основана на использовании достаточно недорогих химических реагентов, таких как пероксид водорода, растворы минеральных солей и щелочей. Предложенные нами алгоритмы просты в использовании, так как не предусматривают многоступенчатой обработки и позволяют получить биологически безопасные материалы.

Количественный анализ содержания ДНК показал, что, несмотря на высокую степень разрушения гистоархитектоники нативной дермы и схожую гистоморфологическую картину для всех образцов полученных биологических материалов, обработка концентрированными растворами солей не полностью удаляет ядерный материал клеток дермы (протокол №1). Высокое содержание ДНК в образцах, обработанных растворами концентрированных солей, может быть объяснено тем, что при этом процессе происходит только нарушение клеточных мембран с частичным разрушением интегрированных внутрь клеток молекул, что обусловливает необходимость дополнительной ферментативной обработки [16]. Для увеличения степени обесклечивания дермы необходима модификация протокола №1 путем либо добавления детергентов (Тритона X-100, додецилсульфата натрия, дезоксихолата натрия и т.п.) и ферментов, либо увеличения времени и количества циклов обработки материала. Данный вывод подтверждается исследованиями [20, 21], в которых применяли многоступенчатую обработку органическими растворителями, детергентами, солевыми растворами и ферментами, при этом показатели ДНК не превышали 50 нг/мг ткани.

Щелочные растворы вызывают эффективный гидролиз и солюбилизацию клеточных компонентов, а также белков и гликопротеинов ВКМ, присутствие которых в матриксе может приводить к нежелательному ответу организма реципиента [22].

Полученные после щелочно-перекисной и щелочной обработки образцы представляли собой разные по структуре материалы — биопластический материал и гидрогель. Разница в форме биоматериалов, вероятно, связана с набуханием пучков волокон коллагена, происходящим при обработке щелочными растворами. Процесс набухания вызван ионизацией боковых групп цепей тропоколлагена в растворе с высоким значением pH, а также диссоциацией связанных с коллагеном молекул гликозаминогликанов. В результате набухания увеличивается расстояние между пучками волокон коллагена и сеть коллагенов разрыхляется. Однако определенное действие оказывает и высокая степень окисляющей способности перекиси водорода. Достаточно высокая концентрация перекиси водорода (3%) значительно увеличивает прочностные характеристики полученного биопластического материала, не допуская высокой степени гидролиза коллагена. Это коррелирует с литературными данными — при относительно высоких концентрациях перекиси водорода (более 0,5%) коллагеновые материалы демонстрируют увеличение предельной прочности на разрыв [11, 23]. Стоит также отметить возможные процессы разрушения и вымывания гликозаминогликанов, входящих в состав гликопротеинов, участвующих в процессах упаковки волокон коллагена в пучки. Возможно, утолщение и структурная гомогенность пучков коллагена, вызванные его набуханием, обусловливают увеличение его плотности. Тем не менее полученные после перекисно-щелочной обработки матриксы, по всей вероятности, будут способствовать большей жизнеспособности клеток для успешной регенерации соединительной ткани за счет увеличения площади поверхности, связанной с разрыхлением волокнистой сети ВКМ, и могут быть использованы в качестве поддерживающих имплантатов и закрывающих покрытий. Известно исследование S. Schwarz с соавт. [24], в котором децеллюляризации с помощью щелочи (1 н. раствор NaOH) и пероксида водорода (5% раствор H₂O₂) подвергалась хрящевая ткань свиней и человека; дополнительно были применены гидрохлорид гуанидина и ацетат натрия. Образцы имели вид плотного биопластического материала и характерный белый цвет, что не соответствует полученным нами данным.

Обработка щелочью без добавления перекиси водорода приводила к получению гидрогелевого коллагенсодержащего материала, что можно объяснить нарушением структуры коллагена, а именно расщеплением коллагеновых фибрилл и разрушением невосстанавливаемых коллагеновых сшивок. В схожем исследовании [11] дерма подвергалась обработке 0,06 М NaOH, однако в связи с низкой концентрацией щелочи срок обработки значительно удлинялся, а полученный материал был близок по структуре к биопластическому материалу. В другом исследовании [25] дерму крупного рогатого скота обрабатывали 1 М раствором NaOH в течение 20 ч. По результатам гистологического анализа не было зарегистрировано клеточных структур, а количественный анализ ДНК показал 13,1 нг/мг ткани, что коррелирует с нашими результатами, однако авторам не удалось получить гелеобразную структуру материала. Разработка гидрогелей на основе соединительной ткани описана в нескольких работах, но она подразумевает длительную и трудоемкую технологию, включающую децеллюляризацию, шоковую заморозку, лиофильную сушку, измельчение в криомельнице и набухание [26, 27]. Наша методика является достаточно простой, однокомпонентной, при этом полученный биоматериал обладает удовлетворительной биосовместимостью и биологической безопасностью.

Заключение

Предлагаемые протоколы обесклечивания позволяют получить различные формы биологически безопасных, не токсичных биоматериалов, которые могут применяться для направленной регенерации тканей в хирургической практике. С целью создания биопластических покрытий рекомендуется использовать щелочно-перекисную обработку, благодаря которой образуется плотный полупрозрачный материал, удобный для использования и наблюдения за течением процессов заживления. Для получения гидрогелевых покрытий или инъекционных материалов оптимальным является применение щелочного гидролиза. Однако для более детального изучения взаимодействия биоматериалов с тканью необходимы долгосрочные исследования.

Финансирование. Исследование выполнено при финансовой поддержке Кубанского научного фонда в рамках научного проекта №МФИ-П-20.1/11.

Конфликт интересов. Авторы декларируют отсутствие явных и потенциальных конфликтов интересов, связанных с публикацией настоящей статьи.

Литература

Brocke T., Barr J. The history of wound healing. Surg Clin North Am 2020; 100(4): 787–806, https://doi.org/10.1016/j.suc.2020.04.004.
Ушмаров Д.И., Гуменюк С.Е., Гуменюк А.С., Гайворонская Т.В., Караблина С.Я., Поморцев А.В., Сотниченко А.С., Мелконян К.И., Григорьев Т.Е. Сравнительная оценка многофункциональных раневых покрытий на основе хитозана: многоэтапное рандомизированное контролируемое экспериментальное исследование. Кубанский научный медицинский вестник 2021; 28(3): 78–96, https://doi.org/10.25207/1608-6228-2021-28-3-78-96.
Chattopadhyay S., Raines R.T. Collagen-based biomaterials for wound healing. Biopolymers 2014; 101(8): 821–833, https://doi.org/10.1002/bip.22486.
Choi J.S., Oh S.H., Kim Y.M., Lim J.Y. Hyaluronic acid/alginate hydrogel containing hepatocyte growth factor and promotion of vocal fold wound healing. Tissue Eng Regen Med 2020; 17(5): 651–658, https://doi.org/10.1007/s13770-020-00280-6.
Li R., Xu J., Rao Z., Deng R., Xu Y., Qiu S., Long H., Zhu Q., Liu X., Bai Y., Quan D. Facilitate angiogenesis and neurogenesis by growth factors integrated decellularized matrix hydrogel. Tissue Eng Part A 2021; 27(11–12): 771–787, https://doi.org/10.1089/ten.tea.2020.0227.
Кузнецова Т.А., Беседнова Н.Н., Усов В.В., Андрюков Б.Г. Биосовместимые и биодеградируемые раневые покрытия на основе полисахаридов из морских водорослей (обзор литературы). Вестник хирургии имени И.И. Грекова 2020; 179(4): 109–115, https://doi.org/10.24884/0042-4625-2020-179-4-109-115.
Шехтер А.Б., Гуллер А.Е., Истранов Л.П., Истранова Е.В., Бутнару Д.В., Винаров А.З., Захаркина О.Л., Курков А.В., Кантимеров Д.Ф., Антонов Е.Н., Марисов Л.В., Глыбочко П.В. Морфология коллагеновых матриксов для тканевой инженерии (биосовместимость, биодеградация, тканевая реакция). Архив патологии 2015; 77(6): 29–38, https://doi.org/10.17116/patol201577629-38.
Hussey G.S., Dziki J.L., Badylak S.F. Extracellular matrix-based materials for regenerative medicine. Nat Rev Mater 2018; 3(7): 159–173, https://doi.org/10.1038/s41578-018-0023-x.
Keane T.J., Badylak S.F. The host response to allogeneic and xenogeneic biological scaffold materials. J Tissue Eng Regen Med 2015; 9(5): 504–511, https://doi.org/10.1002/term.1874.
Ivanov A.N., Saveleva M.S., Kozadaev M.N., Matveeva O.V., Salkovskiy Yu.E., Lyubun G.P., Gorin D.A., Norkin I.A. New approaches to scaffold biocompatibility assessment. BioNanoScience 2019; 9(2): 395–405, https://doi.org/10.1007/s12668-019-00613-3.
Terzini M., Bignardi C., Castagnoli C., Cambieri I., Zanetti E.M., Audenino A.L. Ex vivo dermis mechanical behavior in relation to decellularization treatment length. Open Biomed Eng J 2016; 10: 34–42, https://doi.org/10.2174/1874120701610010034.
Saghizadeh M., Winkler M.A., Kramerov A.A., Hemmati D.M., Ghiam C.A., Dimitrijevich S.D., Sareen D., Ornelas L., Ghiasi H., Brunken W.J., Maguen E., Rabinowitz Y.S., Svendsen C.N., Jirsova K., Ljubimov A.V. A simple alkaline method for decellularizing human amniotic membrane for cell culture. PloS One 2013; 8(11): e79632, https://doi.org/10.1371/journal.pone.0079632.
Rieder E., Steinacher-Nigisch A., Weigel G. Human immune-cell response towards diverse xenogeneic and allogeneic decellularized biomaterials. Int J Surg 2016; 36(Pt A): 347–351, https://doi.org/10.1016/j.ijsu.2016.06.042.
Rodrigues F.T., Martins V.C.A., Plepis A.M.G. Porcine skin as a source of biodegradable matrices: alkaline treatment and glutaraldehyde crosslinking. Polímeros 2010; 20(2): 92–97, https://doi.org/10.1590/s0104-14282010005000013.
Антипова Л.В., Сторублевцев С.А. Способ получения коллагеновой основы с асептическими свойствами. Патент РФ 2739396. 2020.
Crapo P.M., Gilbert T.W., Badylak S.F. An overview of tissue and whole organ decellularization processes. Biomaterials 2011; 32(12): 3233–3243, https://doi.org/10.1016/j.biomaterials.2011.01.057.
Lange P., Greco K., Partington L., Carvalho C., Oliani S., Birchall M.A., Sibbons P.D., Lowdell M.W., Ansari T. Pilot study of a novel vacuum-assisted method for decellularization of tracheae for clinical tissue engineering applications. J Tissue Eng Regen Med 2017; 11(3): 800–811, https://doi.org/10.1002/term.1979.
Keane T.J., Swinehart I., Badylak S.F. Methods of tissue decellularization used for preparation of biologic scaffolds and in vivo relevance. Methods 2015; 84: 25–34, https://doi.org/10.1016/j.ymeth.2015.03.005.
Li D., Sun W.Q., Wang T., Gao Y., Wu J., Xie Z., Zhao J., He C., Zhu M., Zhang S., Wang P., Mo X. Evaluation of a novel tilapia-skin acellular dermis matrix rationally processed for enhanced wound healing. Mater Sci Eng C Mater Biol Appl 2021; 127: 112202, https://doi.org/10.1016/j.msec.2021.112202.
Hoganson D.M., O’Doherty E.M., Owens G.E., Harilal D.O., Goldman S.M., Bowley C.M., Neville C.M., Kronengold R.T., Vacanti J.P. The retention of extracellular matrix proteins and angiogenic and mitogenic cytokines in a decellularized porcine dermis. Biomaterials 2010; 31(26): 6730–6737, https://doi.org/10.1016/j.biomaterials.2010.05.019.
Gilbert T.W., Freund J.M., Badylak S.F. Quantification of DNA in biologic scaffold materials. J Surg Res 2009; 152(1): 135–139, https://doi.org/10.1016/j.jss.2008.02.013.
Leow-Dyke S.F., Rooney P., Kearney J.N. Evaluation of copper and hydrogen peroxide treatments on the biology, biomechanics, and cytotoxicity of decellularized dermal allografts. Tissue Eng Part C Methods 2016; 22(3): 290–300, https://doi.org/10.1089/ten.tec.2015.0271.
Биштаков Р.Б., Гарифуллина Р.А., Садыкова Г.У., Ломакин С.П. О коллагене и гидролизатах коллагена дермы. Столица науки 2021; 2: 23–27. URL: https://ftp.scientific-capital.ru/feb2021/0022021.pdf#page=24.
Schwarz S., Koerber L., Elsaesser A.F., Goldberg-Bockhorn E., Seitz A.M., Dürselen L., Ignatius A., Walther P., Breiter R., Rotter N. Decellularized cartilage matrix as a novel biomatrix for cartilage tissue-engineering applications. Tissue Eng Part A 2012; 18(21–22): 2195–2209, https://doi.org/10.1089/ten.tea.2011.0705.
Калмыкова Н.В., Демьяненко И.А., Шевлягина Н.В., Андреевская С.Г., Суслов А.П. Сравнительный анализ эффективности простого и многокомпонентного методов щелочной децеллюляризации на примере очистки волокнистого внеклеточного матрикса дермы. Морфологические ведомости 2016; 24(4): 36–45.
Fernández-Pérez J., Ahearne M. The impact of decellularization methods on extracellular matrix derived hydrogels. Sci Rep 2019; 9(1): 14933, https://doi.org/10.1038/s41598-019-49575-2.
Bordbar S., Lotfi Bakhshaiesh N., Khanmohammadi M., Sayahpour F.A., Alini M., Baghaban Eslaminejad M. Production and evaluation of decellularized extracellulеar matrix hydrogel for cartilage regeneration derived from knee cartilage. J Biomed Mater Res A 2020; 108(4): 938–946, https://doi.org/10.1002/jbm.a.36871.
