Экспресс-анализ хрящевых тканей с использованием многомерного анализа ИК-спектров

Н.Ю. Игнатьева, О.Л. Захаркина, А.П. Свиридов

Ключевые слова: хрящевая ткань; коллаген; гликозаминогликаны; ИК-спектроскопия с нарушенным полным внутренним отражением; метод регрессии на главные компоненты.

Цель исследования — разработка метода диагностики хрящевой ткани разных видов с количественным определением основных компонентов на основе многомерного анализа ИК-спектров и верификация данных с помощью классического химического анализа.

Материалы и методы. В качестве образцов исследованы хрящи носовой перегородки, коленного сустава, ребра и пульпозного ядра межпозвонкового диска, а также трипсинизированные и дефектные образцы хрящей. Получены ИК-спектры образцов хрящей, а также калибровочных смесей коллагена и хондроитина сульфата. Для получения ИК-спектров использовали режим нарушенного полного внутреннего отражения, а для их обработки — программное обеспечение TQ Analyst и калибровочный метод регрессии на главные компоненты. На основе калибровочной зависимости определяли коэффициент K_сп как отношение массовых долей коллагена и хондроитина сульфата. Его значение сравнивали со значением K_хим, равным отношению массовых долей коллагена и хондроитина сульфата, полученных с помощью классического химического анализа этих веществ.

Результаты. ИК-cпектры хрящевых тканей являются суперпозицией ИК-спектров коллагена и хондроитина сульфата и качественно отражают их состав. Изменение соотношения между относительными интенсивностями характеристических полос соединений в ИК-спектре очевидно лишь при значительном изменении содержания этих соединений в хрящах. Такое изменение происходит после трипсинизации, когда K_сп возрастает от 0,88±0,05 (K_хим~0,8) до 4,55. Использование калибровочной модели с полным анализом ИК-спектра хрящей дало возможность определять разницу в соотношении основных компонентов в матриксе разных образцов при отсутствии очевидных изменений в ИК-спектрах. Так, было показано статистически значимое уменьшение содержания хондроитина сульфата в деградированном суставном хряще (K_сп=4,4±1,8; K_хим~5,5) по сравнению с интактными образцами (K_сп=2,8±1,1; K_хим~2,6).

Заключение. ИК-спектрометрический экспресс-анализ хрящевых тканей с применением метода регрессии на главные компоненты позволяет корректно определить соотношение основных компонентов матрикса хряща — коллагена и гликозаминогликанов. Предложенная методика включает одно измерение, не нуждается в длительной и трудоемкой пробоподготовке, не требует длительных, многостадийных и трудоемких химических манипуляций для определения каждого из компонентов, позволяет определить особенности и изменения состава для большого набора образцов хрящевой ткани разных типов. В перспективе такой подход может быть использован для неинвазивной диагностики хрящевой ткани.

Введение

Главными компонентами матрикса хрящевых тканей являются коллаген (структурообразующий белок) и сульфатированные полисахариды гликозаминогликаны (ГАГ), образующие сложные комплексы с белком (протеогликаны и их агрегаты) [1, 2]. Содержание этих компонентов и их соотношение являются одним из важнейших показателей функциональной способности хрящей и хрящевых материалов [1, 2]. Оценка данных показателей проводится при исследовании патологических изменений [3–11] и зональной структуры [12] хрящей, а также при создании их заместителей (скаффолдов) [13]. Для установления надежных корреляций между составом и характеристиками конкретного типа хрящевого материала требуется значительное количество исследуемых образцов.

Классический химический анализ биологических тканей обычно требует многостадийной пробоподготовки, включающей в себя получение растворимых форм (первый этап) и анализ растворов на каждый из компонентов (второй этап). При этом перевод ткани в растворимую форму не может происходить по одной методике и для коллагена, и для ГАГ, а анализ каждого компонента требует специального аналитического оборудования и высокой квалификации персонала.

Исключения многостадийной пробоподготовки и анализа, а следовательно, и использования дорогостоящих расходных реагентов можно достичь, измеряя набор физических величин целостной структуры. В этом случае проблемой останется установление связи между полученным набором физических величин и химической характеристикой. К таким методам относится ИК-спектроскопия. Теоретическая база использования ИК-спектроскопии для анализа, интерпретации и математической обработки ИК-спектров биологических жидкостей и тканей представлена в работе [14]. В работе [15] на примере анализа данных о крови подробно описан оригинальный подход к статистической обработке отношений высот пиков полос поглощения, позволяющий сделать вывод о патологических изменениях в биологической системе.

Возможность использования ИК-спектров хрящевой ткани для оценки содержания в ней основных компонентов обсуждалась еще более 20 лет назад [16]. В ранних работах на качественном уровне показано, что после трипсинизации хряща (и удаления значительной части ГАГ из матрикса) ИК-спектр поглощения в области 700–1700 см^–1 заметно изменяется [16, 17]. Были выделены характерные полосы, относящиеся к отдельным компонентам, и по соотношению интенсивностей пиков этих полос проведены оценки содержания основных компонентов [13, 18, 19]. К сожалению, такой подход не приводит к установлению строгих количественных соотношений между компонентами [12], хотя позволяет качественно картировать содержание ГАГ в хряще [18, 19].

Ситуация изменилась с применением в ИК-спектроскопии формальных методов многомерного анализа больших сложно организованных массивов экспериментальных данных (ИК-спектров многокомпонентных систем). Так, исследователи, создавая собственные алгоритмы обработки с помощью многомерного анализа ИК-спектров хрящевых материалов, получили неплохое согласие в количествах ГАГ, определенных спектральным и химическим методами анализа, в хряще cустава [11], носовой перегородке [12], хрящевых скаффолдах [13], а также провели оценку степени деградации суставного хряща [6]. Появление в программном обеспечении серийных приборов специализированных пакетов программ для многомерного анализа данных существенно облегчает количественное определение двух основных компонентов в матриксе хрящевой ткани. Тем не менее для доказательства достоверности и точности метода анализа ИК-спектральных данных необходимо проводить сравнение конечного результата с данными, полученными традиционными методами.

Особый интерес представляет спектроскопия нарушенного полного внутреннего отражения (НПВО). Она позволяет выполнять экспрессные измерения спектров хрящей с помощью призменного наконечника, который лишь соприкасается с образцом, что существенно упрощает пробоподготовку. Однако в измерениях спектра участвует лишь приповерхностный слой образца, куда проникает эванесцентное световое поле при полном внутреннем отражении. Понятно, что ИК-спектр приповерхностного слоя образца может отличаться от ИК-спектра, усредненного по объему. Вопрос об адекватности определения состава хрящей методом ИК-спектроскопии НПВО до сих пор остается открытым.

Материалы и методы

Материалы

Носовые перегородки и реберные хрящи свиньи, а также коленный сустав коровы и фрагменты позвоночника кролика и барана были получены с фермы и подвергались предварительной обработке не позднее 12 ч после изъятия.

Образцы отмывали в растворе NaCl и выделяли предназначенные для исследования фрагменты. Для спектрального и последующего биохимического анализа из хрящевых тканей вырезали пластины толщиной 0,5–0,8 мм и площадью примерно 0,5×0,5 см². Такие пластины были выделены из средней части поперечных срезов носовой перегородки и реберного хряща. Для суставного хряща образцы отбирали отдельно из визуально гладких областей и из шероховатых областей с выраженной волокнистостью. Пульпозные ядра извлекали из межпозвонковых дисков. После выделения препараты высушивали в термостате при 37°C в воздушной атмосфере в течение 18 ч и получали их ИК-спектры. После этого каждый препарат делили на равные части, в одной половине образца определяли содержание ГАГ, в другой половине — содержание коллагена.

Одним из компонентов калибровочной смеси был хондроитин-4-сульфат (ХС) (C6737; Merck, США) — один из самых распространенных ГАГ хрящевой ткани. В качестве второго компонента использовали коллаген I типа (C3867; Sigma-Aldrich, США). Калибровочный раствор с массовым соотношением коллагена и ХС от 0,11 до 49,0 помещали на предметное стекло и высушивали в термостате при 37°C от 18 до 24 ч. В результате на предметном стекле образовывалась пленка, которую использовали как стандарт для получения ИК-спектра.

Первая трипсинизация. Препараты хрящевой ткани массой 1,5–2,0 мг помещали в раствор, содержащий трипсин с концентрацией 1 мг/мл и азид натрия с концентрацией 0,2 мг/мл, выдерживали в термостате при 37°C в течение 24 ч. Часть материала образца переходила в супернатант (С1), часть оказывалась нерастворенной (О1). В отдельном эксперименте с хрящом носовой перегородки супернатант декантировали, высушивали в стеклянной чашке Петри и измеряли ИК-спектр полученной пленки. Нерастворенный материал промывали, высушивали и измеряли его ИК-спектр. В остальных случаях вся система подвергалась прогреву и повторной трипсинизации.

Вторая трипсинизация. Оставшиеся после первой трипсинизации супернатант и нерастворившийся остаток прогревали на водяной бане при 85°C в течение 15–20 мин, затем добавляли трипсин до конечной концентрации 2 мг/мл и оставляли в термостате при 37°С еще на 24 ч. Полученную коллоидную смесь центрифугировали, супернатант (С2) декантировали. В отдельном эксперименте центрифугат (О2) и супернатант С2 высушивали и получали их ИК-спектры. Во всех остальных случаях С2 от второй трипсинизации анализировали на содержание ГАГ с помощью спектрофотометрической реакции.

Методы

Определение содержания гликозаминогликанов. Количество ГАГ определяли в супернатанте после второй трипсинизации высушенных образцов. Анализ основан на реакции комплексообразования анионных ГАГ с красителем диметилметиленовым синим (ДММС), которая сопровождается метахромазией. Анализ проводили по методу Фарндэйла [20] с небольшими изменениями, позволяющими существенно уменьшить стандартное отклонение для калибровочной зависимости. Изменения заключались в замене соляной кислоты на уксусную при приготовлении раствора ДММС, в исключении добавления NaCl в этот раствор и в дополнительной обработке раствора красителя в ультразвуковой бане. В качестве калибровочного стандарта использовали растворы ХС (C6737) с концентрацией 1–5 мкг/мл. Оценку содержания комплекса ХС–ДММС проводили методом дифференциальной спектрофотометрии на длине волны 589 нм с использованием спектрофотометра UV-1800 (Shimadzu Co., Япония) и раствора ДММС как раствора сравнения. Для каждого супернатанта измерения проводились 3–5 раз.

Отношение массовых долей коллагена и ХС в образцах хряща обозначали как K_хим.

Определение содержания коллагена. Кислотный гидролизат высушенных образцов хрящей массой 2–5 мг готовили в смеси соляной и трифторуксусной кислот в запаянных стеклянных ампулах при температуре 166ºС. Аминокислотный анализ проводили на анализаторе Hitachi-835 (Hitachi, Япония) в стандартном режиме анализа белковых гидролизатов. Для каждого гидролизата измерения выполняли 3 раза. Содержание коллагена оценивали в предположении, что гидроксипролин составляет 13,5% (массовых) в аминокислотном пуле коллагена.

Получение и обработка ИК-спектров. Спектры образцов регистрировали с помощью инфракрасного Фурье-спектрометра Nicolet iS10 (Thermo Fisher Scientific, США) методом НПВО с использованием специальной приставки с алмазной призмой. ИК-спектры получали в режиме отражения в диапазоне 400–4000 см^–1 с разрешением 0,5 см^–1 и усреднением по 32 сканам, преобразовывали в единицы log (1/R) с помощью алгоритма программы OMNIC. Величина log (1/R) аналогична поглощению, поскольку R — отношение интенсивностей инфракрасной энергии, отраженной от образца и от алмазной призмы без образца.

ИК-спектры в диапазоне 750–1800 см^–1 обрабатывали с помощью программного обеспечения (Thermo Fisher Scientific, США).

Статистическая обработка данных. Экспериментальные данные химического анализа и спектрального анализа нескольких однотипных образцов обрабатывали с использованием пакета программ OriginPro 2015 (OriginLab Corporation, США). Данные представлены в виде М±SD, где М — среднее значение, а SD — стандартное отклонение. Разницу между средними величинами К_сп для образцов суставного хряща, взятых из визуально гладких областей и из шероховатых областей с выраженной волокнистостью, оценивали по двухвыборочному t-критерию Стьюдента. Уровень значимости a priori задали как р=0,05.

Экспериментальные данные спектрального анализа с использованием калибровочного метода регрессии на главные компоненты обрабатывали с помощью программы TQ Analyst, которая обеспечивала среднеквадратичные ошибки калибровки, прогнозирования [21] и коэффициенты корреляции.

Результаты

Чистые компоненты и калибровочные смеси. ИК-спектры чистых компонентов (коллагена и ХС) представлены на рис. 1. Там же представлен ИК-спектр полученной из смеси пленки, состоящей из 70% коллагена и 30% ХС (по массам) с отношением K_хим=2,33.

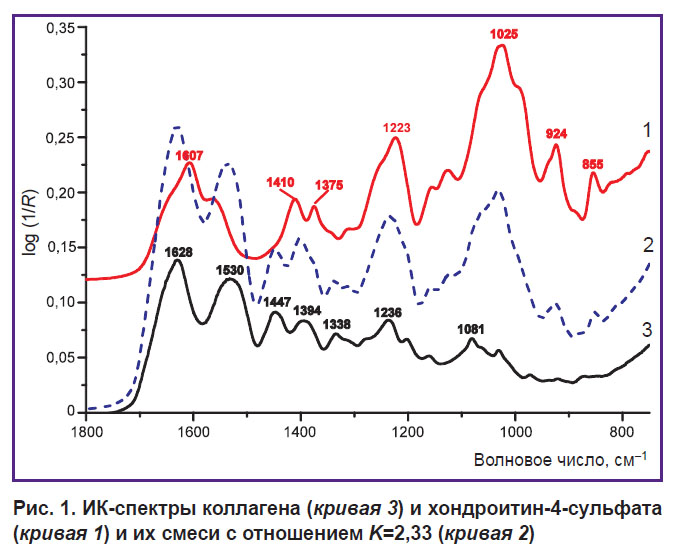

Рис. 1. ИК-спектры коллагена (кривая3) и хондроитин-4-сульфата (кривая 1) и их смеси с отношением K=2,33 (кривая 2)

Для ИК-спектра коллагена наиболее характерными являются следующие полосы:

интенсивные с максимумами ~1628 и ~1530 см^–1 и менее интенсивная с максимумом ~1236 см^–1, связанные с колебаниями в пептидной группе (полосы Амид I и Амид II);

с максимумами ~1447 и ~1394 см^–1, связанные с деформационными колебаниями групп СН₂ и СН₃;

знаковая для коллагена полоса с максимумом ~1338 см^–1, предположительно связанная с деформационным колебанием группы СН₂ в остатке пролина в полипептидной цепи.

В ИК-спектре ХС проявляются такие полосы:

широкая, в области 1650–1500 см^–1, связанная с колебаниями в N-ацетильной группе (близкой по химической структуре к пептидной группе) и валентными колебаниями С=О в группе СОО^–;

с центрами ~1410 и ~1375 см^–1, связанные с деформационными колебаниями групп СН₂ и СН₃ или СОО^–;

интенсивные с центрами ~1223 и ~1025 см^–1, связанные с валентными симметричными и антисимметричными колебаниями в группе SO₃^– и, возможно, cо скелетными колебаниями С-О-С (~1025 см^–1);

с центром ~1125 см^–1, ассоциированная с пиранозным кольцом;

с центрами ~924 и ~855 см^–1, ассоциированные со скелетными колебаниями групп С-О-С и С-О-S.

На рис. 2 представлена калибровочная зависимость для содержания коллагена в смеси коллаген–ХС, построенная по методу регрессии на главные компоненты. Калибровочный и проверочный наборы (пленки с известным составом) состояли из 20 и 5 объектов соответственно. Среднеквадратичные ошибки калибровки и прогнозирования составляют около 1,9 и 2,3%, а коэффициенты корреляции близки к единице как для моделирования (R_с²=0,997), так и для прогнозирования (R_t²=0,9978). Калибровочная и проверочные линии практически сливаются. На основе калибровочной зависимости определяли K_сп как отношение массовых долей коллагена и ХС.

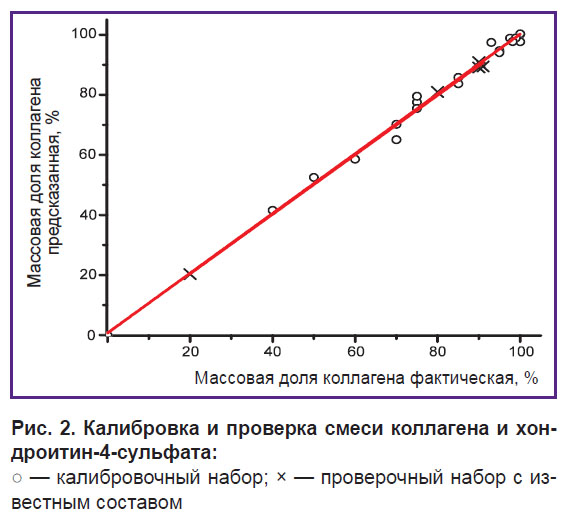

Рис. 2. Калибровка и проверка смеси коллагена и хондроитин-4-сульфата:

○ — калибровочный набор; × — проверочный набор с известным составом

Хрящ носовой перегородки и его модификация трипсином. В табл. 1 показаны содержание основных компонентов и значения K_хим и K_сп в образце хрящевой ткани носовой перегородки. ИК-спектр исходной ткани представлен на рис. 3 (кривая 2).

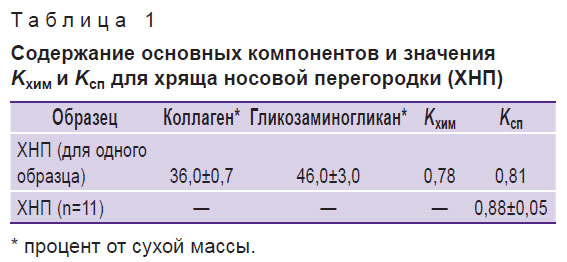

Таблица 1. Содержание основных компонентов и значения K_хими K_сп для хряща носовой перегородки (ХНП)

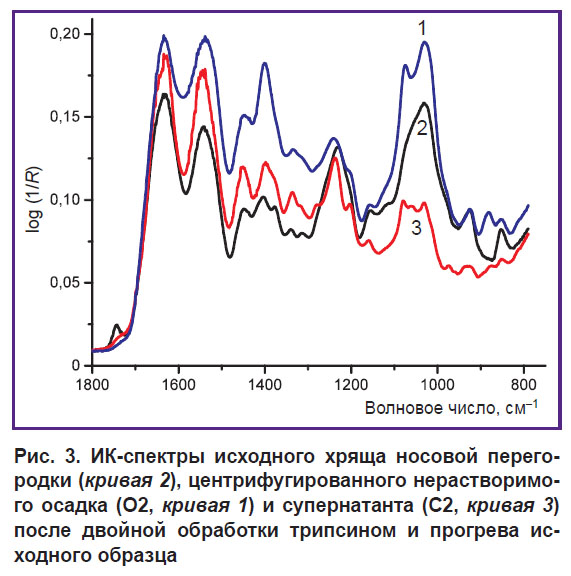

Рис. 3. ИК-спектры исходного хряща носовой перегородки (кривая 2), центрифугированного нерастворимого осадка (О2, кривая 1) и супернатанта (С2, кривая 3) после двойной обработки трипсином и прогрева исходного образца

После первичной трипсинизации образца с K_сп=0,91 по данным спектрального анализа произошло резкое увеличение доли коллагена в нерастворимом остатке О1 (K_сп=4,55) и уменьшение этой величины в пленке супернатанта С1 (K_сп=0,32). Тем не менее после первой трипсинизации заметная часть от исходного количества ХС осталась в нерастворимом остатке О1. После трипсинизации, денатурации и повторной трипсинизации образца с K_сп=0,89 подавляющая часть ХС оказалась в растворе супернатанта С2 (K_сп=0,25), в то время как в нерастворимом остатке О2 оказался преимущественно коллаген (K_сп=13,5). ИК-спектры центрифугата О2 (рис. 3, кривая 1) и пленки С2 (рис. 3, кривая 3) заметно отличаются и приближаются к ИК-спектрам коллагена и ХС соответственно.

В табл. 1 приведено также значение K_сп, усредненное для 11 образцов хрящей носовой перегородки.

Реберный хрящ. Заметим, что ИК-спектры препаратов гиалиновых хрящей (суставных и реберных) принципиально не отличались от таковых для хрящей носовой перегородки. В табл. 2 представлено содержание основных компонентов, а также значения K_хим и K_сп для двух образцов реберного хряща.

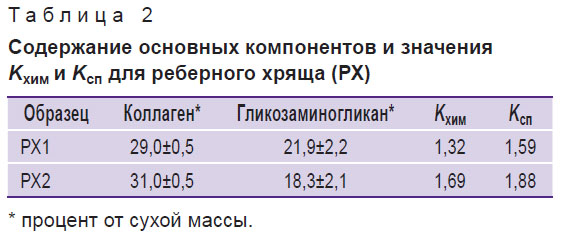

Таблица 2. Содержание основных компонентов и значения K_хими K_сп для реберного хряща (РХ)

Суставной хрящ. Образцы суставного хряща отбирались как с гладкой поверхности, так и с шероховатой волокнистой поверхности сустава. В табл. 3 показано содержание основных компонентов и значения K_хим и K_сп для образцов суставного хряща с разной фактурой (по два образца каждой фактуры). Там же приведено значение K_сп, усредненное для 12 образцов с гладкой поверхности и 8 образцов — с шероховатой волокнистой поверхности сустава.

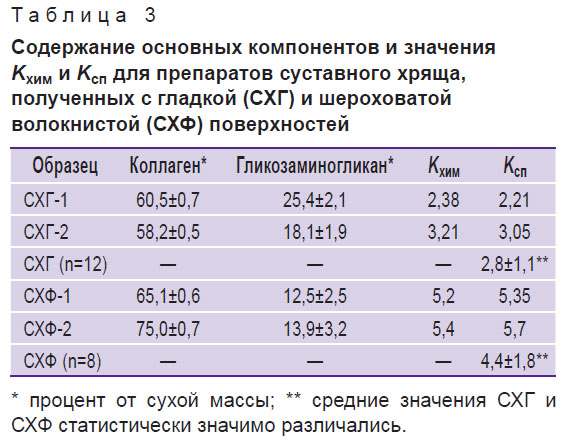

Таблица 3. Содержание основных компонентов и значения K_хим и K_сп для препаратов суставного хряща, полученных с гладкой (СХГ) и шероховатой волокнистой (СХФ) поверхностей

Пульпозное ядро межпозвонкового диска. На рис. 4 показан ИК-спектр препаратов пульпозного ядра межпозвонкового диска кролика и барана. В табл. 4 представлено содержание основных компонентов и значения K_хим и K_cп для разных образцов пульпозного ядра кролика и барана.

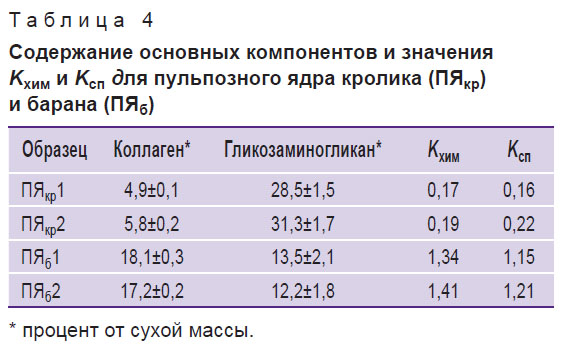

Таблица 4. Содержание основных компонентов и значения K_хим и K_сп для пульпозного ядра кролика (ПЯ_кр) и барана (ПЯ_б)

Обсуждение

Основные полосы поглощения в ИК-спектрах коллагена и ГАГ связаны с характерными колебаниями специфических групп в белках [12, 18, 22, 23] и сульфатированных аминосахарах [18, 24, 25]. ИК-cпектры пленок (рис. 1, кривая 3) и хрящевых тканей (см. рис. 3, 4) являются суперпозицией ИК-спектров коллагена и ГАГ, что качественно отражает их состав. Так, c увеличением содержания ГАГ увеличивается относительная интенсивность полос в области 980–1100 см^–1, связанных с колебаниями в пиранозном кольце и группе SO₃^–, и уменьшается интенсивность полос Амид I и Амид II пептидных групп.

Изменения соотношений между характеристическими полосами соединений в ИК-спектре очевидны при значительном изменении содержания этих соединений в хрящах. Например, при сравнении приведенных на рис. 4 ИК-спектров пульпозного ядра кролика (K_сп~0,2) и пульпозного ядра барана (K_cп~1,2) отчетливо заметно усиление поглощения, связанное с колебаниями характерных групп ГАГ в первом случае. Проявление этого эффекта наблюдается и при трипсинизации, которая приводит к разрушению стержневых и связующих белков протеогликанов и их агрегатов и обеспечивает таким образом выход ГАГ в супернатант [26]. В ИК-спектрах твердого остатка полосы поглощения ГАГ гораздо менее выражены, чем в спектрах супернатанта (см. рис. 2).

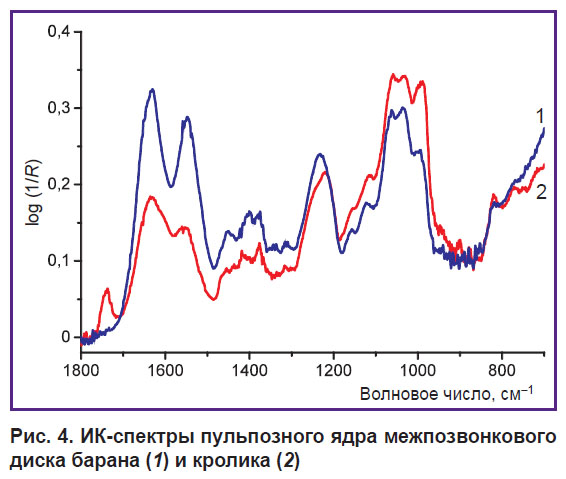

Рис. 4. ИК-спектры пульпозного ядра межпозвонкового диска барана (1) и кролика (2)

Более точную количественную характеристику состава ткани можно получить, лишь используя калибровочные модели, причем желательно с полным анализом ИК-спектра, а не одного отношения интенсивностей полос [11, 12]. Здесь уместно отметить, что количественный анализ указывает на необходимость повторной трипсинизации после прогрева образцов для переведения подавляющей части ГАГ в супернатант. Лишь после такой обработки ГАГ оказываются полностью доступны для химического анализа.

Определенный двумя методами химический состав хрящей соответствует литературным данным [4–7, 27–29]. Это справедливо как для гиалиновых хрящей, где K_хим меняется от ~1 в носовой перегородке скота [27] до ~3–5 в суставном хряще [30], так и для пульпозного ядра (не относящегося к гиалиновому типу). В последнем случае доля ГАГ может превышать долю коллагена в несколько раз в зависимости от типа животного, и полученные нами значение K_хим и близкое значение K_сп для пульпозного ядра межпозвонкового диска кролика и барана прекрасно согласуются с данными других авторов ([28] и [29] соответственно). Заметим, что и для одного типа хрящевой ткани существуют некоторые вариации величины отношения коллаген/ГАГ. Это иллюстрируется разбросом значений K_сп для нескольких образцов от одного объекта (хрящ сустава, см. табл. 2) или нескольких объектов (носовые перегородки, см. табл. 1). Вариации могут быть связаны как с зональным изменением химического состава в целостной системе, так и с индивидуальными характеристиками биологического объекта [4–7, 27–30].

Данные спектрального ИК-анализа отражают специфику дегенерации суставного хряща [4–7, 18]. Важным показателем этой дегенерации служит уменьшение содержания ГАГ. Мы подтвердили, что значение K_сп значительно больше в образцах хряща с шероховатой поверхностью и выраженной волокнистостью по сравнению с внешне гладкими образцами (см. табл. 2). Заметим, что это выполняется как для образцов, в которых был дополнительно определен показатель K_хим, так и для усредненных значений K_сп.

Важным результатом является совпадение величин K_хим и K_сп для препаратов всех типов хрящей, причем соотношения массовых долей коллагена находятся в широком диапазоне значений. Такое совпадение этих значений, одно из которых (K_сп) получено на целом образце, а другое — как количество окрашенного комплекса ГАГ с ДММС в трипсинате, требует некоторых пояснений. Предположим, что минимальной является ошибка в оценке содержания коллагена, определенного наиболее точным из используемых аналитических методов. В то же время константы связывания ГАГ и красителя ДММС в комплекс для разных ГАГ отличаются и калибровочные кривые для них не совпадают [31], а используемая исследователями калибровочная зависимость получается для конкретного стандарта. Таким образом, нельзя быть уверенным в точном определении суммарного содержания всех ГАГ по измерению поглощения в супернатанте хрящевой ткани после добавления красителя, поскольку в хрящевой ткани присутствуют различные ГАГ, причем в разных соотношениях [32].

Существуют и другие факторы, обусловливающие неточность метода определения ГАГ с помощью ДММС [33], однако до сих пор считается, что он наиболее адекватно позволяет оценить «абсолютное» содержание ГАГ. Что касается ИК-спектров разных ГАГ, то в них нет принципиальных отличий, так как у них одинаковые химические структуры, определяющие характерные полосы в ИК-спектре. Спорным моментом спектрального определения величины K является отличие по составу калибровочных смесей и препаратов ткани. Однако сходство их ИК-спектров позволяет предположить, что остальные (отличные от белков и ГАГ) компоненты незначительно влияют на вид ИК-спектра хрящевых тканей. Еще раз подчеркнем, что мы оцениваем не абсолютное количество коллагена и ГАГ, а только их отношение, которое совпадает со значением коэффициента, определенного на основе химического анализа.

Экспериментальное определение отношения коллаген/ГАГ на основе ИК-спектра (K_сп), полученного с помощью НПВО, не требует многостадийной пробоподготовки, дорогостоящего, длительного анализа, который должен проводить исполнитель высокой квалификации. Кроме того, химическое определение коллагена и ГАГ не может быть сделано в одном образце, а анализируемые образцы могут быть неидентичными. Зная спектральное отношение в образце, можно выбрать и провести более удобный для исследователя анализ одного из компонентов. Количество второго компонента легко рассчитывается. Определение величины K_хим часто является первым в исследованиях изменений хрящевой ткани, и количество образцов может достигать нескольких десятков. В этом случае экспресс-характеристика вариативности химического состава оказывается крайне важной.

Заключение

Инфракрасный спектрометрический анализ в режиме нарушенного полного внутреннего отложения с применением метода регрессии на главные компоненты дает возможность корректно определить соотношение основных компонентов матрикса хряща — коллагена и гликозаминогликанов — и провести предварительную неинвазивную диагностику хрящевой ткани. Предложенная методика является экспрессной и позволяет определить особенности и изменения состава для большого набора образцов хрящевой ткани нескольких типов. Дополнительным преимуществом служит крайне простая пробоподготовка, которая не требует многостадийных и трудоемких химических манипуляций и расхода реагентов.

Финансирование исследования. Исследование проведено в рамках выполнения работ по Государственному заданию Федерального научного исследовательского центра «Кристаллография и фотоника» РАН и по Государственному заданию №АААА-А21-121011990019-4.

Конфликт интересов отсутствует.
