Искусственный медицинский интеллект «ФтизисБиоМед»: программа автоматизированного анализа цифровых рентгенограмм органов грудной клетки/флюорограмм

Введение

С развитием здравоохранения и увеличением объема оказываемых медицинских услуг, что в первую очередь обусловлено внедрением массовой диспансеризации и первичной медицинской помощи, неизбежно возрастает количество диагностических данных, которые необходимо принимать в расчет при постановке диагноза и назначении лечения.

Согласно данным Росстата, число ежегодных флюо­рографических обследований возросло с 70 млн человек в 2017 г. до 87,7 млн в 2023 г. (план Минздрава РФ) [1], в то время как общее количество специалистов-рентгенологов (фтизиатров) сокращалось в среднем примерно на 100 человек в год.

Обработка огромного массива информации требует перехода к цифровому здравоохранению и создания систем поддержки принятия врачебных решений (СППВР) для помощи конкретному больному с использованием аналитики больших данных для оптимизации оказания медицинской помощи.

Создание продуктов искусственного медицинского интеллекта (ИМИ) с глубоким машинным обучением и высокими техническими характеристиками возможно только при тесном взаимодействии медиков и IТ-спе­циалистов.

Массовое практическое применение ИМИ дало понимание того, что современное медицинское сообщество резко поляризовано в вопросе доверия к искусственному интеллекту (ИИ): от резкого, полного неприятия до безоговорочной веры и отсутствия минимального скепсиса. Попытка автоматизировать, почти «механизировать» процесс работы врача зачастую не дает желаемого результата из-за недопонимания спектра задач, которые способен решать ИМИ, и набора ограничений, заложенных в саму концепцию ИИ. Стремление некоторых специалистов максимально снять с себя рутинную нагрузку нередко приводит к постоянному неосмысленному согласию с заключениями ИМИ.

В данной статье обсуждаются вопросы внедрения и массовой эксплуатации СППВР в контексте конкретного интеллектуального медицинского сервиса на базе ИИ, а также в свете большого продолжающегося Московского эксперимента, частью которого упомянутый сервис является.

Медицинский ИИ-сервис «ФтизисБиоМед»

Модель и архитектура

Медицинский ИИ-сервис — программный продукт, предоставляющий пользователю обособленную медицинскую цифровую услугу. Это сложная многоблочная структура, содержащая нейросетевые алгоритмы, обученные, как правило, выполнению диагностической задачи.

Медицинский ИИ-сервис, или ИМИ, «ФтизисБио­Мед» начал разрабатываться в 2014 г. предприятием ООО «ФтизисБиоМед» и прошел несколько длительных циклов разработки, совершенствования и эксплуатации. В настоящий момент действует версия 3.3. Ядром системы является интеллектуальный блок.

Интеллектуальный блок. В основе интеллектуального блока ИМИ «ФтизисБиоМед» находится модель глубокой полносверточной нейронной сети, приспособленной для детекции и локализации легочных патологий. Базовой архитектурой для нейронной сети ИМИ «ФтизисБиоМед» послужила архитектура U-net, которая в дальнейшем была модифицирована, чтобы лучше соответствовать поставленной задаче. Подробнее этот вопрос рассмотрен в предыдущей публикации авторов [2]. Здесь же приведем общие данные модели ResUNet (рис. 1). Интеллектуальный блок образуют три такие нейронные сети, формирующие ансамбль.

---

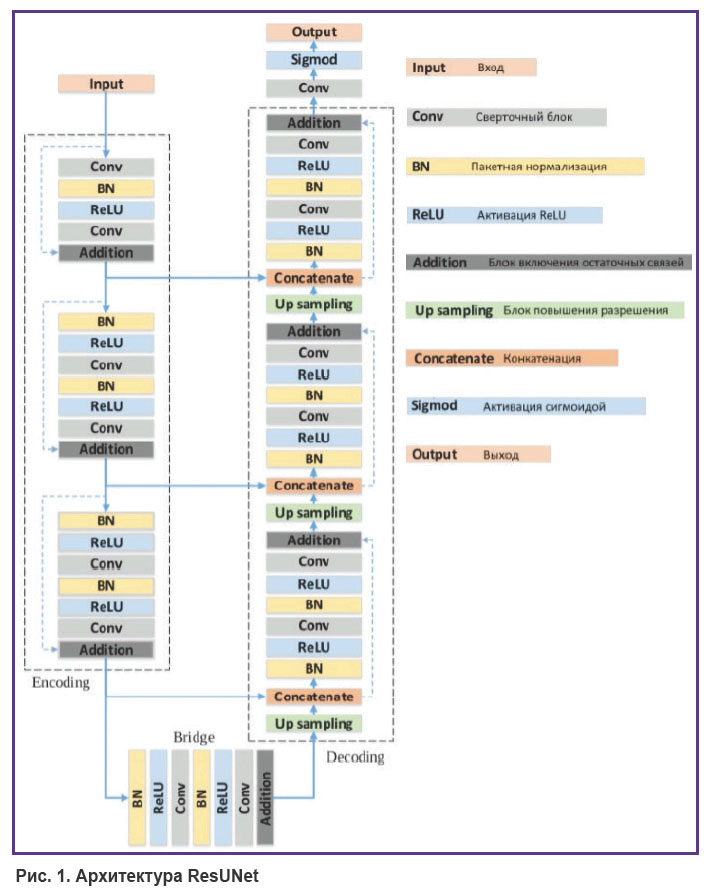

Рис. 1. Архитектура ResUNet

---

Дополнительным элементом служит многослойный классификатор, также представляющий собой модель глубокого обучения. Классификатор выполняет функцию разделения и распознавания типов (классов) патологий, детектированных и локализованных на изображениях, которые подвергнуты анализу ансамблем локализаторов. Базовой моделью классификатора является DenseNet201 [3]. На рис. 2 представлен результат обработки ИИ-сервисом «ФтизисБиоМед» флюорографического снимка. Следующим по значимости в структуре ИИ-сервиса является надстроечный блок.

---

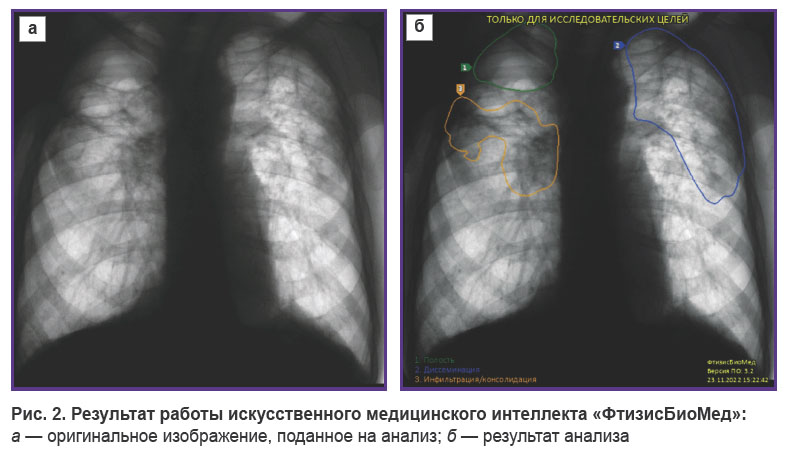

Рис. 2. Результат работы искусственного медицинского интеллекта «ФтизисБиоМед»: а — оригинальное изображение, поданное на анализ; б — результат анализа

---

Надстроечный блок. Одной из проблем анализа медицинских изображений является отсутствие стандартизации создания самих изображений. Даже если формальные регламенты существуют, зачастую они являются рамочными.

Снимки легких, сделанные в момент, когда пациент стоит, лежит или сидит, обладают различными специфическими свойствами, кроме того, текущее клиническое состояние также имеет значение. Не стоит забывать и о том, что рентгеновские и флюорографические аппараты разных производителей обладают различными свойствами и опциями. Все это осложняет анализ снимков с помощью одних только моделей нейронных сетей для поиска патологий и требует обеспечения сервиса дополнительными алгоритмами, учитывающими эти особенности аппаратуры.

Надстроечный блок служит для предварительной обработки изображения до отправки его на анализ. Это подразумевает следующие манипуляции со снимком:

поиск области интереса на изображении (в данном случае — легких), что предполагает под собой интеллектуальную (нейросетевую) и алгоритмическую сегментацию органа;

предварительный анализ свойств самого изображения, т.е. алгоритмическое определение — представлен снимок в негативе или позитиве, а также нейросетевой анализ — является ли снимок сам по себе корректным образцом для анализа (является ли снимок рентгенографическим изображением грудной клетки в прямой проекции).

Для предварительной обработки данных сервис «ФтизисБиоМед» использует несколько механизмов: фильтрацию, определение яркостных характеристик снимка (негатив/позитив, диапазон), сегментацию области интереса.

Кроме того, важным элементом является выявление инородных тел на изображениях органов грудной клетки, таких как электрокардиостимуляторы или операционные швы, а также любых посторонних объектов, попавших на изображение, например нательных цепочек. Данные объекты нередко приводят к ложным срабатываниям нейронных сетей интеллектуального блока. Чтобы минимизировать подобные срабатывания, ложные активации, образованные в результате возбуждения нейронной сети интеллектуального блока, распознаются и ликвидируются специальной надстроечной моделью (рис. 3).

---

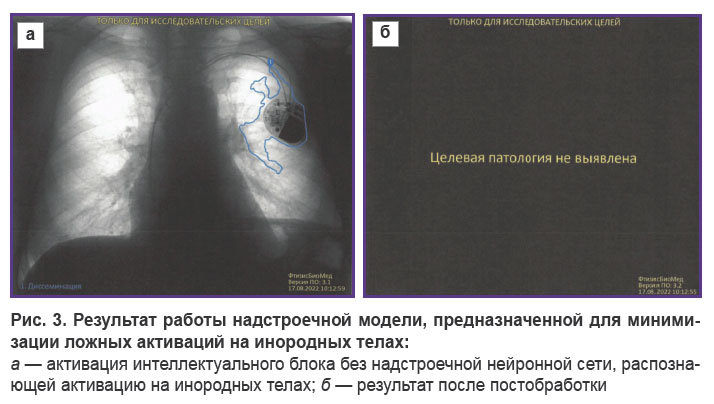

Рис. 3. Результат работы надстроечной модели, предназначенной для минимизации ложных активаций на инородных телах: а — активация интеллектуального блока без надстроечной нейронной сети, распознающей активацию на инородных телах; б — результат после постобработки

---

Последним блоком является блок взаимодействия с клиентом.

Блок взаимодействия с клиентом. Этот блок представляет собой комплекс мер, алгоритмов и протоколов взаимодействия для автоматизации работы сервиса в условиях реального клинического процесса. В целом блок обеспечивает создание бесперебойных линий обработки исследований, совершаемых параллельно и удаленно относительно физического расположения самого сервера сервиса. Благодаря данному блоку возможны проведение удаленного распараллеленного анализа и поддержка врачей не только в отдельных медицинских учреждениях, но и в медицинских инфраструктах регионального масштаба в режиме реального времени.

Обучение

Добиться высокой точности диагностики ИИ невозможно без обучающей выборки, размеченной с высокой достоверностью. Согласно исследованию сотрудников Сеульского национального университета [4], посвященному оценке диагностической точности заключений специалистов-рентгенологов, для квалифицированных специалистов площадь под ROC кривой составляет 0,781–0,907 с доверительной вероятностью 0,95 для задач локализации.

Чтобы оценить точность диагностики, выполненной врачами-экспертами, которые осуществляют разметку выборки для машинного обучения сервиса «ФтизисБиоМед», проведено предварительное исследование на пересекающихся выборках. Три врача независимо друг от друга выполняли разметку одной и той же выборки. После этого арбитры Центрального научно-исследовательского института туберкулеза (ЦНИИТ) проводили мониторинг результатов разметки. По каждой найденной патологии врач-арбитр с помощью специального программного обеспечения (рис. 4) принимал решение: присутствует ли данная патология на снимке, и если присутствует, то кто из трех врачей-экспертов, выполнявших разметку, локализовал ее наиболее точно.

---

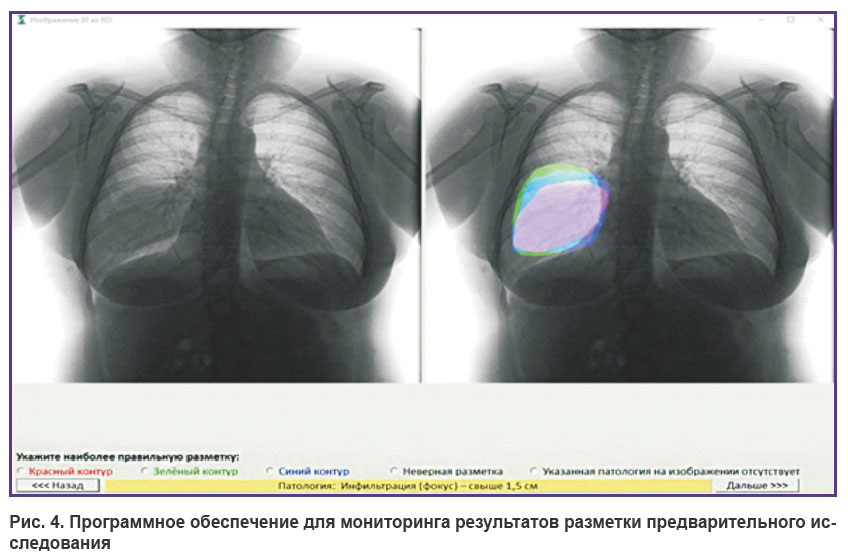

Рис. 4. Программное обеспечение для мониторинга результатов разметки предварительного исследования

---

В разметке принимали участие два врача-эксперта районного уровня и один врач-эксперт регионального уровня со стажем более 15 лет.

Два эксперта выполнили разметку 861 снимка каждый, один разметил только 267 снимков из общей выборки (рис. 5). Каждый эксперт выполнял локализацию патологий путем разметки маски на снимке. (На одном снимке может быть размечено несколько масок.)

---

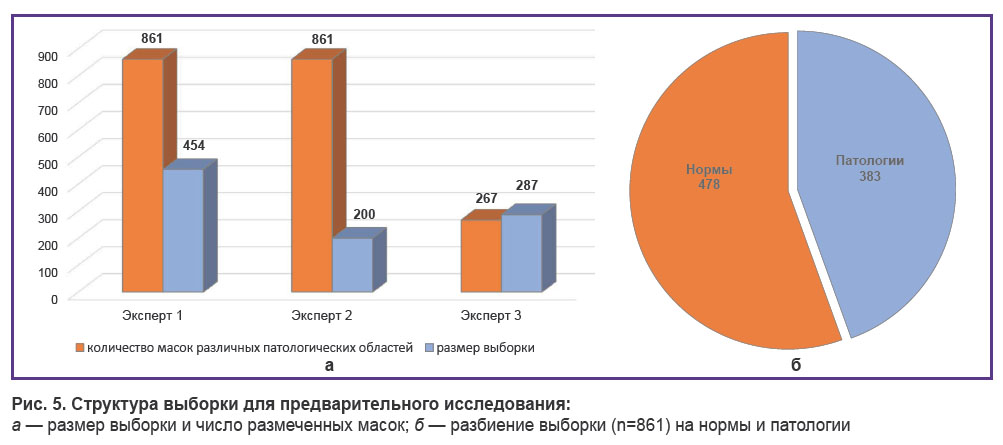

Рис. 5. Структура выборки для предварительного исследования: а — размер выборки и число размеченных масок; б — разбиение выборки (n=861) на нормы и патологии

---

Результаты арбитража по бинарным заключениям (есть патология/нет патологии) для каждого эксперта приведены на гистограммах (рис. 6). Врач регионального уровня (эксперт №1) показал наилучшие результаты (чувствительность — 73,27%, специфичность — 96,72%); эксперты №2 и 3 продемонстрировали высокую специфичность — 99,34 и 99,47% соответственно. Такие показатели могут быть связаны со специализацией врача.

---

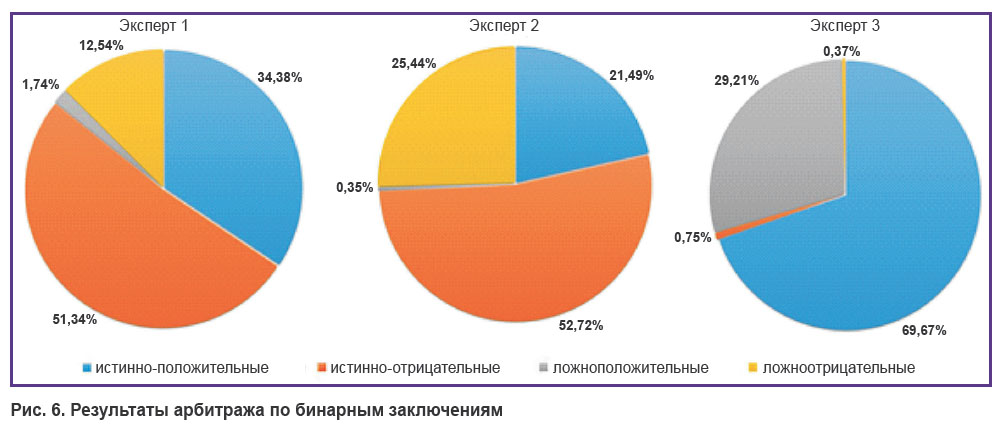

Рис. 6. Результаты арбитража по бинарным заключениям

---

Высокая чувствительность требуется при диагностике изображений на потоке, т.е. с низкой претестовой вероятностью, например при флюорографическом скрининге. При массовом скрининге лучше провести дополнительную диагностику здорового пациента, чем пропустить пациента с патологией.

Высокая специфичность свойственна для задач диагностики изображений с высокой претестовой вероятностью. Например, в рентген-кабинет поликлиники поступают пациенты с подозрением на патологию. Недостаточно обоснованное лечение из-за ошибочного заключения в данном случае может привести к побочным эффектам и дополнительным затратам.

Результаты арбитража по качеству разметки приведены на гистограммах (рис. 7). В анализ включены все патологии (маски), найденные хотя бы одним врачом. Оценка «Верно» по маске назначалась в случае, когда в результате арбитража было сделано заключение о том, что данный эксперт выполнил наиболее точную разметку. Оценка «Частично верно» назначалась в случае, когда размеченная область патологии совпадает с наиболее точной разметкой более чем на 50%. Оценка «Неверно» назначалась в случае, когда размеченная область патологии совпадает с наиболее точной разметкой менее чем на 50% (или не пересекается). Оценка «Патология отсутствует» назначалась в случае, если арбитраж не подтвердил наличия данной патологии на снимке.

---

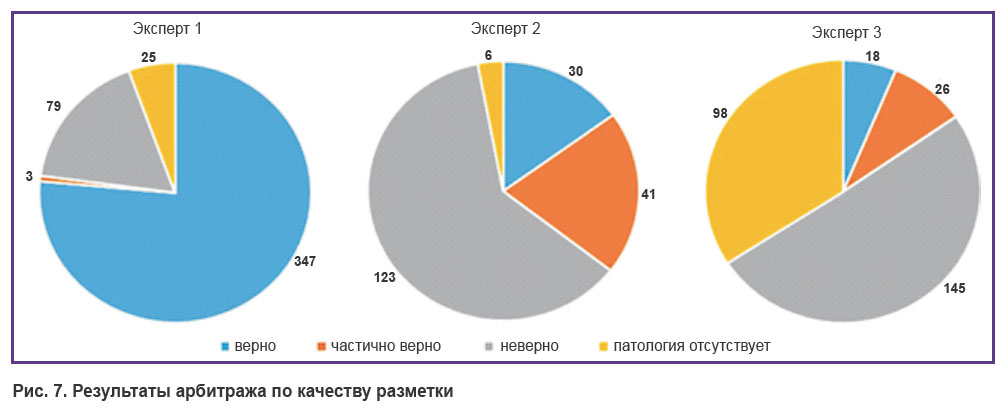

Рис. 7. Результаты арбитража по качеству разметки

---

Анализ результатов описанного исследования продемонстрировал низкий уровень сходимости заключений врачей как по факту наличия или отсутствия патологии, так и по локализации патологии на снимке. В связи с этим, чтобы максимально сократить количество ложных результатов разметки, был предложен метод тройного чтения врачами различной квалификации с арбитражем их диагнозов врачами наивысшей квалификации.

Приняв во внимание результаты исследования сходимости мнений врачей-специалистов с большим стажем работы, мы сделали вывод, что первичная выборка данных должна быть собрана из диверсифицированных источников и маркироваться группой квалифицированных специалистов. Должен быть проведен отсев снимков низкого качества, а также несоответствующих иным техническим критериям.

Для обучения сервиса «ФтизисБиоМед» в его базовой версии использовалась выборка из порядка 300 000 медицинских изображений. Однако дальнейшие исследования, в том числе упомянутый выше эксперимент и практические испытания сервиса, показали несостоятельность неизбирательного подхода к обучающим выборкам, и было решено перейти к подходу «качество прежде количества». Таким образом из изначальной выборки автоматизированными методами, а затем методами ручного отбора было получено 9593 снимка, которые были отправлены на переразметку квалифицированным специалистам-рент­генологам со стажем работы не менее 14 лет. 4533 из 9593 оценены как непатологические, 5060 — как с возможным наличием патологий. Затем часть снимков была удалена из выборки как вызывающая разногласия у экспертов. Итоговая базовая выборка обучения составила 8662 снимка, из которых 2904 нормы и 5758 патологий. В работе над разметкой снимков принимали участие специалисты Республиканского клинического противотуберкулезного диспансера и другие специалисты-радиологи поликлиник Москвы и Республики Татарстан.

Валидация

Валидация (внутренняя) должна представлять собой тест по выборке, подобранной специальным образом: во-первых, включать в себя все распознаваемые ИМИ патологии; во-вторых — нормы. Соотношение норм и патологий по умолчанию должно быть близко к 50/50 [5] или же соответствовать известному соотношению в популяции, для которой будут оказываться услуги ИИ [6].

Врачи, разметившие выборку, высказывают консолидированное мнение по каждому из снимков выборки и совместно разрабатывают маркировку. Все снимки, по которым мнения разошлись, отбрасываются и заменяются. После чего по заменяющим снимкам тоже проводится процедура согласования. Консилиум врачей-составителей выборки не должен совпадать или пересекаться с составителями выборок обучения. Стаж работы по специальности составителей — не менее 14 лет.

Для внутренней валидации сервиса «ФтизисБио­Мед» использовали (на момент написания статьи) выборку из 115 изображений: 52 без признаков патологий и 63 — с различными признаками патологий (виды размеченных патологий: инфильтрация — 35, пневмоторакс — 4, плевральный выпот — 23, очаги — 4, диссеминация — 2, кальцинаты — 13, нарушение целостности кортикального слоя — 3).

Для оценки эффективности сервиса применяли стандартные метрики диагностической точности, такие как площадь под характеристической ROC-кривой (AUCROC), чувствительность, специфичность и другие.

Значимость результатов определяется 95% доверительным интервалом (confidence interval, CI). При расчете CI для AUCROC используется алгоритм DeLong [7].

Приемлемые значения чувствительности и специфичности выбираются стандартно по критерию максимизации индекса Юдена — для максимизации общей валидности или по критерию максимизации значения предсказательной ценности отрицательного результата (предсказательная стандартная метрика диагностической точности, англ. negative predictive value, NPV) — для минимизации ложноотрицательных срабатываний.

Порог индекса Юдена — 0,79. Порог max NPV — 0,79. При проведении внутренней валидации на наборе данных из 115 изображений достигнуто значение AUCROC в 95,0% случаев (рис. 8).

---

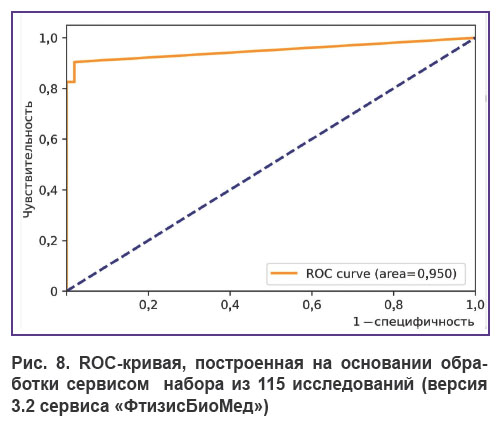

Рис. 8. ROC-кривая, построенная на основании обработки сервисом набора из 115 исследований (версия 3.2 сервиса «ФтизисБиоМед»)

---

Московский эксперимент и внешняя валидация

В начале 2020 г. Департамент здравоохранения Москвы объявил о приеме заявок на участие в «Эксперименте по использованию инновационных технологий в области компьютерного зрения для анализа медицинских изображений и дальнейшего применения в системе здравоохранения Москвы» (далее — эксперимент) [8]. Нормативной базой для эксперимента стало постановление Правительства Москвы №1543-ПП от 21.11.2019 г. и соответствующий приказ Департамента здравоохранения г. Москвы [9]. Цель эксперимента — научное исследование возможности использования в системе здравоохранения Москвы методов поддержки принятия врачебных решений на основе результатов анализа данных с применением передовых инновационных технологий. Эксперимент проводили на базе платформы «Единый радиологический информационный сервис г. Москвы» (ЕРИС ЕМИАС), объединяющей все медицинские организации Департамента здравоохранения Москвы (около 2000 единиц оборудования для лучевой диагностики всех модальностей) [10]. По правилам, установленным организаторами, участниками эксперимента могли стать юридические лица, предоставляющие сервисы (программное обеспечение) на базе технологий компьютерного зрения, которые предназначены для анализа медицинских изображений по следующим видам исследований:

компьютерная томография и низкодозная компьютерная томография грудной клетки с целью выявления рака легких;

маммография с целью выявления рака молочных желез;

рентгенография легких с целью определения патологии легких;

компьютерная томография грудной клетки с целью выявления новой коронавирусной инфекции.

27.07.2020 г. сервис «ФтизисБиоМед» был допущен в ЕРИС ЕМИАС и поставлен на потоковый анализ исследований. На ранних этапах совместно с организаторами эксперимента велась работа по устранению технических несовершенств интеграции информационных систем, развитию стандартизации, в том числе в части обязательности унифицированного заполнения DICOM-тегов [11].

Для решения технических проблем, а также с целью повышения доступности сервиса медицинским специалистам был разработан интерфейс для интеграции разнородных систем, который включал в себя программно-аппаратные шлюзы, подключаемые к ЕРИС ЕМИАС через разных интернет-провайдеров, что в свою очередь позволило решить задачи аппаратного и программного резервирования, а также распределения нагрузки (рис. 9).

---

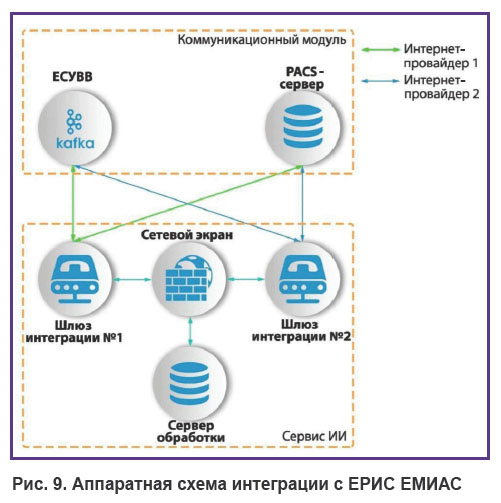

Рис. 9. Аппаратная схема интеграции с ЕРИС ЕМИАС

---

Архитектура ЕРИС ЕМИАС предполагает взаимодействие сервисов ИИ с двумя интерфейсами: единой системой уведомлений для внешних взаимодействий (ЕСУВВ) и системой передачи и архивации медицинских изображений стандарта DICOM (PACS-сервер). ЕСУВВ — подсистема ЕРИС ЕМИАС, предназначенная для взаимодействия и обмена информацией между узлами ЕРИС ЕМИАС, построенная на платформе Apache Kafka [12]. Эта подсистема в режиме реального времени публикует для всех подключенных к ней абонентов задания на обработку вновь поступивших в ЕРИС ЕМИАС исследований. Функциональная схема интерфейса интеграции сервиса с ЕРИС ЕМИАС приведена на рис. 10.

---

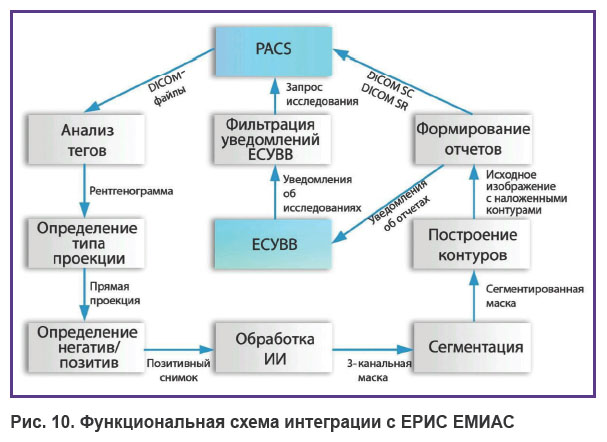

Рис. 10. Функциональная схема интеграции с ЕРИС ЕМИАС

---

Нагрузку (поток заданий на обработку) между подключенными сетевыми узлами одного абонента автоматически распределяет ЕСУВВ. Система публикует задания на обработку исследований для всех подключенных к ней абонентов. Для того чтобы сервис мог обрабатывать только предназначающиеся для него актуальные исследования (давность которых не превышает 6,5 мин к моменту обработки ИИ — таково условие эксперимента), разработан модуль фильтрации. Программный модуль читает все сообщения из ЕСУВВ, выполняет их синтаксический анализ, фиксируя идентификаторы исследований: во-первых, не являющихся устаревшими, во-вторых, предназначенных для сервиса с учетом модальности (типа диагностического оборудования) и возрастной группы пациента.

После синтаксического анализа по идентификатору исследования программно-аппаратный шлюз запрашивает и скачивает исследования из PACS-сервера ЕРИС ЕМИАС.

Полученное исследование формата DICOM может содержать в себе серию снимков разных проекций (прямая или боковая) как в негативе, так и в позитиве. Для того чтобы на обработку ИИ попал правильный снимок, необходимо провести ряд последовательных проверок:

анализ DICOM-тегов, характеризующих модальность изображения;

интеллектуальный анализ изображения с помощью вспомогательной нейронной сети, определяющей, насколько представленное изображение валидно для анализа (т.е. в случае сервиса «ФтизисБиоМед» — является ли представленное изображение рентгенографическим снимком легких в прямой проекции);

классификацию снимка по критерию негатив/позитив с применением детерминированного алгоритма и инверсию негативного снимка.

Позитивная рентгенограмма/флюорограмма грудной клетки в прямой проекции передается на обработку в ИИ, а также на обработку нейронной сетью, решающей задачу сегментации контуров легких. Далее, в случае если ИИ сделал заключение о наличии патологии, строятся контуры выявленных на снимке патологий. Результат построения контуров накладывается на исходное изображение. В противном случае сервис выдает заключение о том, что патологии на снимке не выявлены. Последней стадией обработки медицинского изображения является классификация патологических признаков. Для решения этой задачи используется вспомогательная нейронная сеть (классификатор), на вход которой подаются выявленные в процессе локализации патологические области. Эти области вычленяются из изображения и последовательно подаются на анализ вспомогательной нейронной сетью.

Классификатор решает задачу классификации по 9 патологическим признакам: плевральный выпот, пневмоторакс, ателектаз, очаг затемнения, инфильтрация/консолидация, диссеминация, полость, кальцинат/кальцинированная тень в легких, нарушение целостности кортикального слоя.

По результатам обработки сервисом исследования в радиологическую информационную систему отправляются отчет DICOM SC (рис. 11), отчет DICOM SR (рис. 12) и два сообщения в ЕСУВВ (Kafka), уведомляющих об отправке каждого из DICOM-отчетов.

---

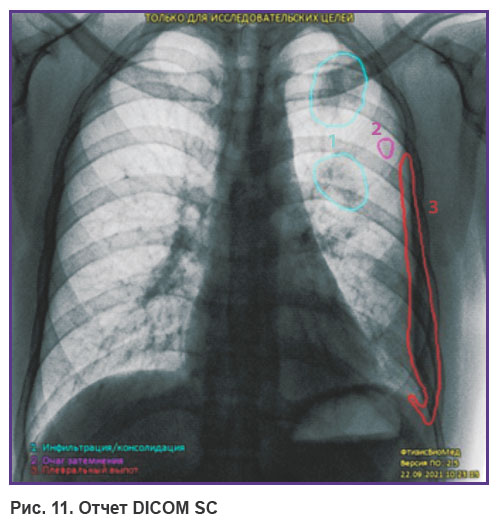

Рис. 11. Отчет DICOM SC

---

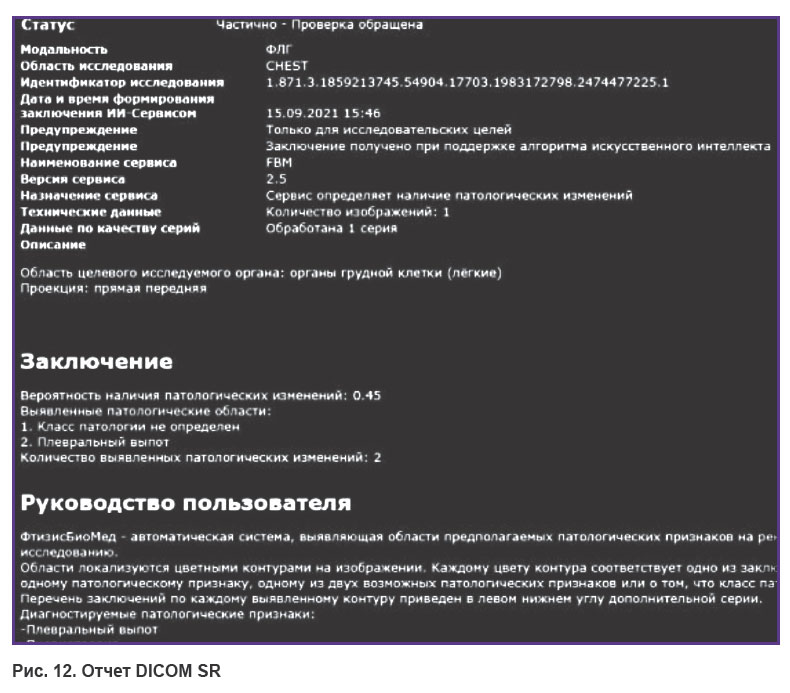

Рис. 12. Отчет DICOM SR

---

На финальном этапе интеграции в ЕРИС ЕМИАС был проведен калибровочный тест, по результатам которого принято решение о допуске сервиса на платформу. Значения показателей метрик диагностической ценности [9] сервиса по результатам калибровочного тестирования представлены в табл. 1.

---

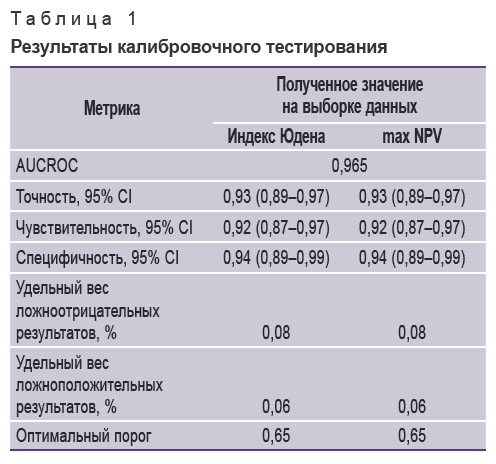

Таблица 1. Результаты калибровочного тестирования

---

В результате нескольких этапных тестирований на эталонном наборе данных достигнуто значение AUCROC — 0,965, чувствительности — 0,92 (95% CI: 0,87–0,97), специфичности — 0,94 (95% CI: 0,89–0,99). Этапность тестирований была обусловлена процедурами эксперимента, выпуском новых версий ИИ-сервиса «ФтизисБиоМед».

Далее ИИ-сервис «ФтизисБиоМед» был допущен к работе на потоке исследований. Для автоматизированного анализа на сервис маршрутизировали результаты профилактических рентгенологических исследований органов грудной клетки, выполненных в медицинских организациях Департамента здравоохранения Москвы. В условиях реальной клинической работы ИИ-сервис «ФтизисБиоМед» показал свое качество и надежность, что подтверждается процедурами технологического мониторинга (предусмотренными методикой эксперимента) и включением сервиса в тройку лидеров ежемесячного рейтинга участников эксперимента (mosmed.ai/ai/).

Клинические испытания ИИ-сервиса «ФтизисБиоМед»

Гипотезы исследования

Проверяемая гипотеза сформулирована в соответствии с форматом, описанным D.A. Korevaar с соавт. [13]. Она обозначена как (с учетом 95% CI) H₀: {чувствительность <0,93 и/или специфичность <0,70}.

Материалы и методы

Проведено ретроспективное диагностическое исследование. Описание дизайна и результатов выполнено в соответствии с методологией STARD 2015 [14].

Методология испытаний [15] сформирована в том числе на основе ГОСТ Р 59921.1—2022 «Системы искусственного интеллекта в клинической медицине. Часть 1. Клиническая оценка».

Индекс-тест проводили на программном обеспечении «Программа автоматизированного анализа цифровых рентгенограмм органов грудной клетки/флюорограмм по ТУ 62.01.29-001-96876180-2019» производства ООО «ФтизисБиоМед», Россия (далее — ПО «ФтизисБиоМед»). Это программное обеспечение предназначено для использования квалифицированными сотрудниками медицинских организаций. Функциональное назначение позволяет позиционировать его как инструмент поддержки принятия врачебных решений. Потенциально ПО «ФтизисБиоМед» при его клинической реализации может сократить время постановки диагноза врачом, позволит своевременно заметить признаки патологий, что в результате даст дополнительное время врачу (сотруднику медицинской организации) для лечения и реабилитации пациента.

Применение ПО «ФтизисБиоМед» показано для анализа цифровых флюорографических снимков (рентгенограмм) легких в прямой передней проекции и выявления патологий.

Осуществляется автоматическое выявление рент­ге­нологических признаков следующих патологий:

1. Патологии 1-го рода — условно «опасные». Признаки: инфильтрация (фокус) — свыше 1,5 см; полость; пневмоторакс; гидроторакс; очаг; патологические изменения корней лёгких; уровень жидкости; очаги.

2. Патологии 2-го рода — условно «неопасные». Признаки: интерстициальные изменения в легочной паренхиме; цирроз; фиброторакс; изменения плевры; кальцинаты/обызвествления; диафрагмальная грыжа; изменения в костях; цепочки металлических швов; инородные тела; участок повышенной прозрачности (не полость); ателектаз; изменения в органах средостения.

Абсолютные и относительные противопоказания к применению ПО отсутствуют.

Референс-тест представляет собой верифицированный эталонный набор данных с разметкой [16].

Для формирования первоначального набора данных использовали результаты флюорографических исследований из ЕРИС ЕМИАС в соответствии с действующим законодательством. Все результаты исследований подвергнуты процедуре деперсонализации в установленном порядке.

Первоначальный отбор из ЕРИС ЕМИАС проводили по следующим параметрам: наименование процедуры, вид диагностического устройства, вид медицинской организации, дата снимка, возраст пациента. В результате отбора получено около 400 тыс. идентификаторов исследований.

Для отобранных исследований получали заключения врачей-рентгенологов из ЕРИС ЕМИАС. Эти заключения впоследствии анализировали по ключевым словам. В анализ включали только флюорограммы пациентов старше 18 лет. В результате отбора по ключевым словам получили набор данных из 5000 изображений для последующей верификации и использования в ходе исследования диагностической точности ПО «ФтизисБиоМед».

Набор данных включает в себя результаты флюорографии: диагностические изображения без признаков патологии (норма) и изображения со всеми рентгенологическими признаками патологий, перечисленных выше.

Проводили визуальный анализ отобранных результатов флюорографических исследований, в ходе которого исключали: спорные изображения, не содержащие выраженных признаков патологий, перечисленных в документации производителя, и которые нельзя достоверно отнести к категории «норма»; изображения с недостаточным техническим качеством (низкая контрастность и т.п.).

В результате отбора получено 1536 изображений, содержащих только фронтальные снимки области груд­­ной клетки. Поскольку тестируемое ПО, согласно документации, не обрабатывает боковые проекции, при формировании верифицированного набора данных такие изображения принудительно удаляли.

В итоговый набор данных вошли результаты исследований, выполненные на диагностических аппаратах 18 различных моделей (11 производителей), 4 из которых относятся к категории флюорографов (n=670), остальные 14 — к категории рентген-диагностических аппаратов (n=866). Далее выполнена разметка набора данных.

В разметке и верификации набора данных участвовали четыре врача-рентгенолога со стажем работы от 9 до 40 лет. Разметку набора данных выполняли два врача-рентгенолога, которые анализировали фронтальные проекции. При просмотре сопоставляли с каждым снимком один или несколько рентгенологических признаков патологий. Если изображение не содержало признаков патологии, его относили к категории «норма».

По результатам анализа установлено, что 393 изображения из 1536 не содержат признаков патологии. Другие 1143 изображения содержат отметки одного и более патологического признака (всего 3304 отметки признаков на всей группе изображений с признаками патологий). Из них 291 изображение содержит только по одной отметке и, таким образом, эти изображения могут быть точно отнесены к определенному классу признаков патологий.

Верификацию набора данных проводили два врача-рентгенолога, которые имели ученые степени и сертификаты о прохождении курсов надлежащей клинической практики.

Статистический анализ

Расчеты необходимого объема выборки и статистической значимости выполнены согласно стандартным методикам [17].

Проведен расчет метрик диагностической точности (чувствительности и специфичности) по методике, рекомендованной для клинических испытаний программного обеспечения на основе ИИ-технологий [17].

Определение точности работы ПО проводили в два этапа: на первом оценивали интегральную характеристику системы без разделения на рентгенологические признаки, на втором — точность для отдельных рент­генологических признаков.

Статистическая значимость результатов определялась 95% CI.

Результаты

Верифицированный набор данных (n=1536) обработали с помощью ПО «ФтизисБиоМед». Среднее время обработки одного изображения не превышало 5 с. Для 1517 изображений (98,8%) получены текстовые отчеты, содержащие сведения о вероятности (p∈[0, 1]) наличия патологии в каждом конкретном снимке.

Для 19 изображений текстовые отчеты получены не были. В связи с этим предприняли попытку обработать их отдельно. При повторной обработке текстовые отчеты также не получили, поэтому данные изображения исключили из списка верифицированного набора данных и в дальнейшем не анализировали.

Таким образом, уточненный верифицированный набор данных содержит 1517 изображений. Из них 391 (25,8%) не содержит признаков патологии. Распределение рентгенологических признаков представлено в табл. 2.

---

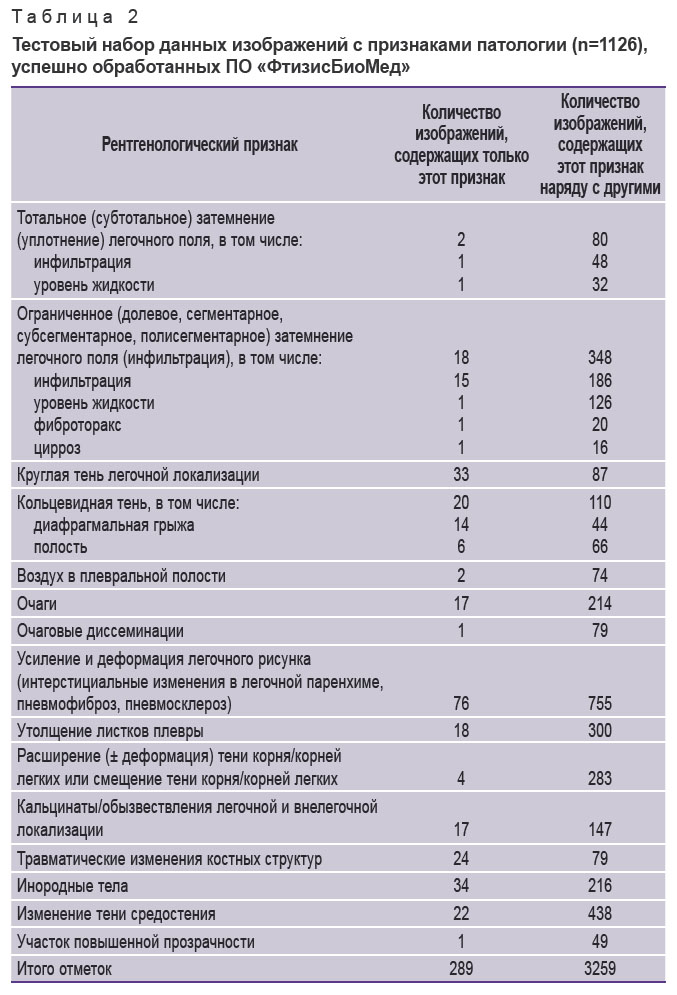

Таблица 2. Тестовый набор данных изображений с признаками патологии (n=1126), успешно обработанных ПО «ФтизисБиоМед»

---

Соответственно, 1126 изображений (74,2%) содержат 3259 отметок о наличии патологий. По одной патологической отметке содержится только в 289 изображениях; 837 изображений содержат более чем по одной отметке на изображение (2970 отметок, в среднем по 3 или 4 отметки на изображение).

Определено число истинно-положительных, истинно-отрицательных, ложноположительных, ложноотрицательных результатов, построена и проанализирована четырехпольная таблица, а также характеристическая кривая (ROC-кривая, рис. 13), при этом установлено оптимальное значение порога активации (cut-off) — T=0,1 (оптимальным считали значение, на фоне которого достигнута максимальная чувствительность при специфичности не ниже 0,3). На первом этапе выполнена интегральная оценка показателей точности, на втором — по отдельным рентгенологическим признакам.

---

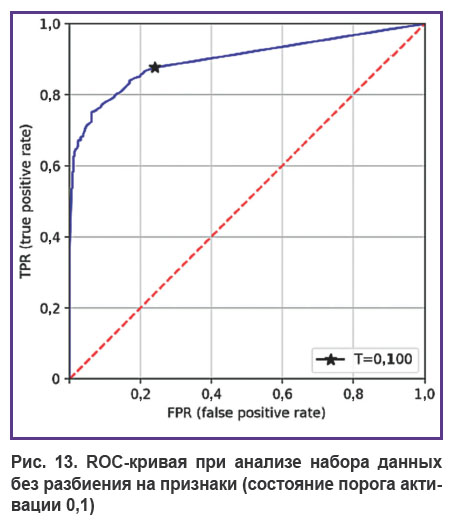

Рис. 13. ROC-кривая при анализе набора данных без разбиения на признаки (состояние порога активации 0,1)

---

Оценка интегральных показателей чувстви­тельности и специфичности. При заданном пороге получили следующие значения показателей точности: чувствительность — 0,876 (95% CI: 0,85–0,89); специфичность — 0,75 (95% CI: 0,71–0,78).

Все 94 ложноположительных и 139 ложноотрицательных случаев передали для повторной экспертной оценки врачам-рент­генологам. Повторную разметку проводили «вслепую»: не сообщали врачам никакой дополнительной информации о ранее выполненной разметке этих изображений и никаких сведений о результатах работы ПО «ФтизисБиоМед».

Экспертную оценку спорных случаев выполняли члены рабочей группы, имеющие ученую степень в области медицины и соответствующую специализацию. Эксперты подтвердили, что все случаи, не распознанные программным обеспечением, действительно корректно отнесены к классам «норма» или «патология» при первоначальной разметке. Таким образом, все ошибки распознавания отнесли на счет некорректной работы ПО «ФтизисБиоМед».

Оценка показателей по отдельным рентгенологическим признакам. Поскольку для подтверждения большинства признаков количества уникальных изображений недостаточно, применяли итерационный подход:

1. Выбирали рентгенологические признаки, по которым чувствительность по результатам тестирования не достигает порогового значения.

2. Среди них выбирали признак, содержащий наибольшее число уникальных изображений (на первой итерации это был признак «Усиление и деформация легочного рисунка» (n=76)).

3. Определяли чувствительность для выбранной группы изображений. Показатель составил 0,81. На основании этого признали, что чувствительность диагностики названного выше признака недостаточна.

4. Исключили из анализа 76 изображений, уникальных по данному признаку.

5. Исключили этот признак из анализа. При этом изображения, ранее включавшие данный признак наряду с каким-либо другим, теперь считали включающими только другой признак.

6. После исключения изображений и признака, отобранного на шаге 2, возвращались к шагу 1.

7. Действия 1–6 повторяли до тех пор, пока интегральная чувствительность по оставшимся признакам не достигла заявленной производителем чувствительности, равной 0,93. Всего исключили 7 признаков (кольцевидная тень (диафрагмальная грыжа); усиление и деформация легочного рисунка (интерстициальные изменения в легочной паренхиме, пневмофиброз, пневмосклероз); расширение (деформация) тени корня/корней легких или смещение тени корня/корней легких; инородные тела; изменение тени средостения; круглая тень легочной локализации; участок повышенной прозрачности) и 371 ложноотрицательное исследование.

В табл. 3 представлены признаки с интегральной чувствительностью 0,93.

---

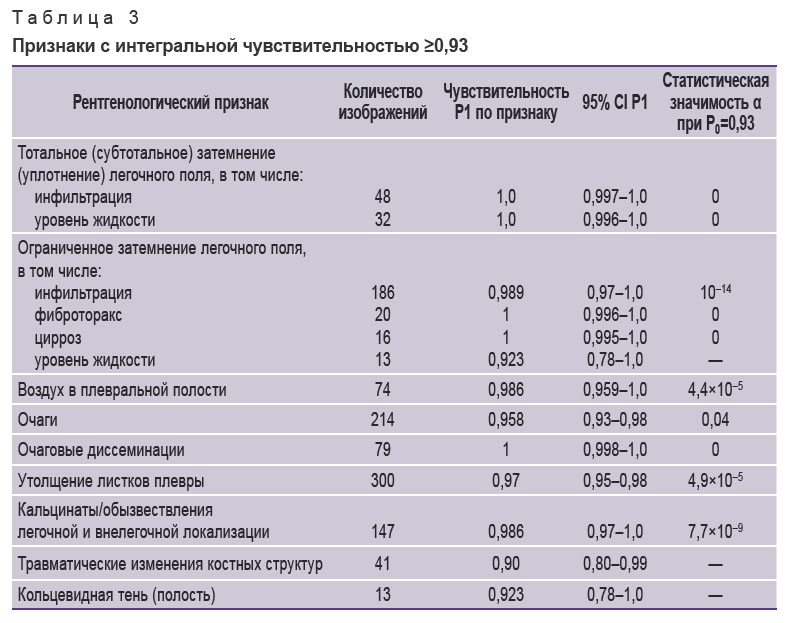

Таблица 3. Признаки с интегральной чувствительностью ≥0,93

---

Средняя чувствительность по оставшейся выборке (1183 отметки) составила 0,975 (95% CI: 0,966–0,984). Соответственно, специфичность тестируемого ПО «ФтизисБиоМед» — 0,75 с уровнем значимости 0,023.

Рентгенологические признаки, представленные в табл. 3, и ассоциированные с ними патологии ди­аг­ностируются с высокой чувствительностью. Ста­тис­тическая значимость составила менее 0,05, что говорит о высокой достоверности оценки.

Таким образом, нулевая гипотеза H₀: {чувствительность <0,93 и/или специфичность <0,70}:

1) отклонена для следующих признаков: инфильтрация — при частичном и тотальном затемнении; гид­роторакс (уровень жидкости) — при частичном и при тотальном затемнении; цирроз; фиброторакс; ателектаз — при частичном и тотальном затемнении; очаг; полость; пневмоторакс; очаги (диссеминация); изменения плевры; кальцинаты; изменения костных структур;

2) принята для признаков следующих признаков: инфильтрация (фокус); диафрагмальная грыжа; интерстициальные изменения в легочной паренхиме; патологические изменения корней легких; цепочки металлических швов, инородные тела; изменения в органах средостения; участок повышенной прозрачности (не полость).

Частные примеры анализа

Для прояснения аспектов работы сформулируем несколько тезисов.

1. ИИ не руководствуется вспомогательными факторами, кроме тех, которые ему представлены, и даже из них он оперирует только теми, которые способен интерпретировать. Иными словами, если ИИ предназначен для анализа изображений, то только это он и будет делать. По умолчанию возраст, пол, результаты анализа крови, история болезни пациента и другие факторы в расчет не принимаются. При использовании более совершенных моделей или же алгоритмических надстроек некоторые из этих факторов могут быть учтены. Однако за универсальность и широкий охват анализируемых признаков зачастую приходится платить точностью системы. Таким же образом приходится платить, когда ИИ приспосабливают для решения более одной задачи, например задач локализации и классификации.

2. Мнение ИИ — это математический результат, поэтому оно зачастую сильно подвержено искажению в зависимости от того, при каких условиях анализ был произведен. Большое значение имеют исходные данные. Искаженные, зашумленные изображения или же частичные изображения анализируемых органов приводят к «мусорным» результатам инференции. Например, огромное значение для ИИ-анализа рент­генографических изображений имеет правильная укладка пациента. Кроме того, даже проанализировав снимки одного и того же пациента, полученные разными рентген-аппаратами или даже одним рентген-аппаратом, но с измененными настройками, ИМИ может дать несколько различающиеся заключения.

3. Сколько бы раз ИИ-сервис «Фтизис­Био­Мед» ни анализировал одно и то же исследование в одних и тех же условиях, он будет приходить к одинаковому заключению внутри одной итерации обучения.

4. С учетом вышесказанного предлагаем обратить внимание на несколько результатов обработки ИИ исследований реальных пациентов.

Пример 1. На профилактической флюо­рографии (рис. 14) ИИ «ФтизисБиоМед» выявил округлое новообразование диа­метром 8 мм или туберкулезный очаг. Дальнейшее дообследование в виде КТ с внутривенным контрастированием показало отсутствие туберкулеза и исключило злокачественность образования. Наиболее вероятный диагноз по результатам КТ — «доброкачественное врожденное образование — гамартома легкого» (нет патологической опухолевой сосудистой сети, питающей образование).

---

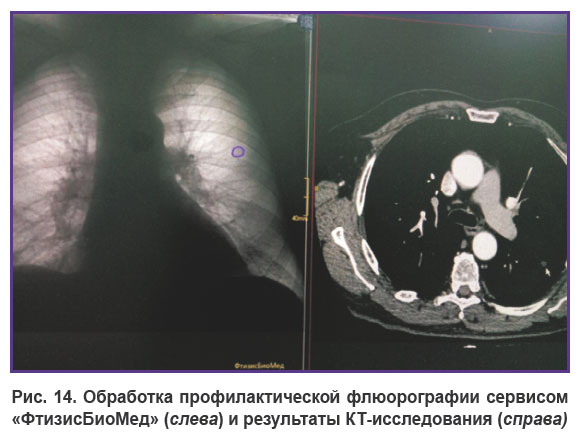

Рис. 14. Обработка профилактической флюорографии сервисом «Фтизис­БиоМед» (слева) и результаты КТ-исследования (справа)

---

Пример 2. ИИ «ФтизисБио­Мед» на флюо­рографии (рис. 15) маркирует изменения на верхушках обоих легких. Для исключения активного туберкулеза врач обратился к флюорографическому архиву: выявлено отсутствие динамики. На КТ (ранее) обнаружены массивные плевроапикальные наслоения с двух сторон. Активного туберкулеза нет.

---

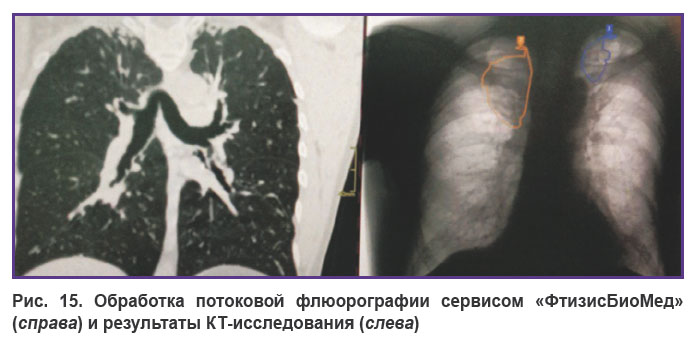

Рис. 15. Обработка потоковой флюорографии сервисом «ФтизисБиоМед» (справа) и ре­зультаты КТ-исследования (слева)

---

Пример 3. ИИ «ФтизисБио­Мед» на флюорографии (рис. 16) выявил затемнение бокового плеврального синуса слева. Необходимо в первую очередь исключить наличие воспалительной жидкости в плевральной полости. У данного пациента женского пола была операция с частичной резекцией лёгкого, что вызвало поднятие диафрагмы слева, укорочение и затемнение синуса слева. Заметно сместились срединные структуры (сердце и сосуды) влево вследствие объемного уменьшения легкого после операции. С учетом операции в анамнезе и стабильной рентгенологической картины на протяжении трех месяцев можно заключить, что воспалительная жидкость в плевральном синусе слева исключена.

---

Рис. 16. Обработка потоковой флюорографии сервисом «ФтизисБиоМед» (справа), исходное изображение (слева)

---

Пример 4. ИИ «ФтизисБио­Мед» на флюо­рографии (рис. 17) маркирует изменение в виде врожденного шейного ребра слева (чаще — скомпенсированная патология, однако изредка могут быть неврологические симптомы).

---

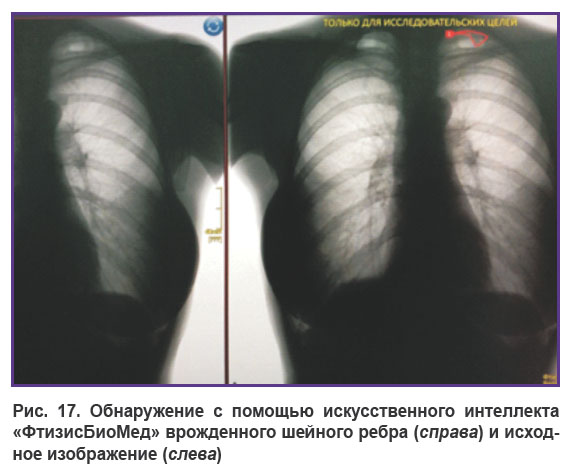

Рис. 17. Обнаружение с помощью искусственного интеллекта «Фтизис­БиоМед» врожденного шейного ребра (справа) и исходное изображение (слева)

---

Пример 5. ИИ «ФтизисБиоМед» на флюо­рографии (рис. 18) выявил последствия перенесенной пневмонии в виде линейной локальной деформации легочного рисунка в базальном отделе левого легкого. По базе данных эти рубцовые изменения — без динамики в течение 6 мес.

---

Рис. 18. Обнаружение с помощью искусственного интеллекта «Фтизис­БиоМед» последствий пневмонии (справа) и исходное изображение (слева)

---

Пример 6. ИИ «ФтизисБиоМед» на флюорографии (рис. 19) маркирует участок линейной деформации легочного рисунка и предлагает дифференцировать дисковидный ателектаз и постпневмонический фиброз. КТ из архива показывает степень по­ражения легких КТ3 при COVID-19 за два года до настоящего времени. Вывод: на флюорографии постпневмонический фиброз (хотя возможно даже неполное расправление участка легкого с формированием фиброателектаза после массивного воспаления с формированием грубых рубцовых изменений — фиброза в легких).

---

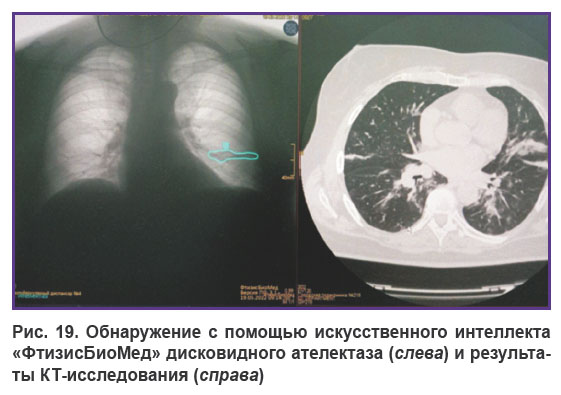

Рис. 19. Обнаружение с помощью искусственного интеллекта «Фтизис­БиоМед» дисковидного ателектаза (слева) и результаты КТ-ис­следования (справа)

---

Пример 7. ИИ «ФтизисБиоМед» выявил значительные остаточные изменения по­сле перенесенного туберкулеза (рис. 20). Дальнейшее обследование на КТ под­твер­ждает наличие изменений и исключает активность инфекции.

---

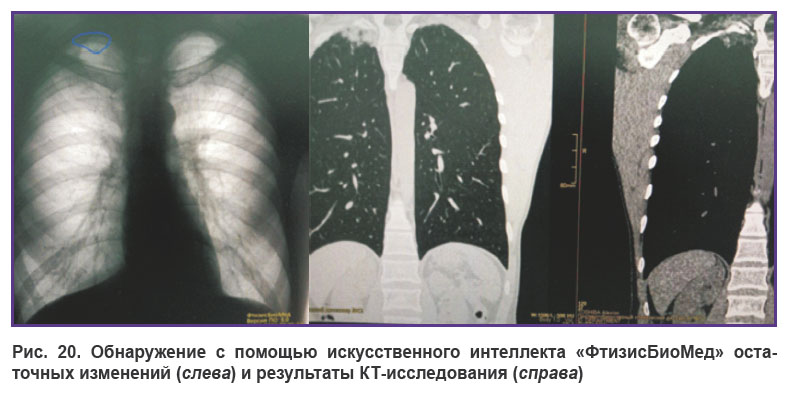

Рис. 20. Обнаружение с по­мощью искусственного ин­тел­лекта «ФтизисБиоМед» оста­точных изменений (слева) и ре­зультаты КТ-иссле­дова­ния (справа)

---

Результаты настоящего исследования по­казали, что, поскольку диагностические мет­рики врачей могут быть сильно раз­но­родными, обусловленными их специализа­цией и опытом, использование заключения отдельного врача как эталонного мнения при оценке диагностических метрик ИИ-сервиса нецелесообразно. Объективная оценка тре­бует коллективного мнения.

Природа ошибок врача и ИИ различна, при этом метрики сопоставимы. С одной стороны, ошибки ИИ зачастую очевидны для врача, с другой — ИИ-сервис может сфокусировать внимание врача на неочевидной пато­ло­гической области, которая потенциально могла быть им пропущена. Объединение врача и ИМИ в систему способно породить синергетический эффект, выраженный в по­вышении диагностических метрик системы «врач + ИМИ» относительно метрик врача и ИМИ в отдельности.

Исследования, проведенные как в рамках Московского эксперимента (на 2023 г. об­ра­ботано более 8 млн медицинских изо­бра­же­ний), так и международными экс­пер­тами в последние годы наглядно демонстрируют, что качество анализа ИИ медицинских изобра­жений вплотную приближается к качеству работы опытных врачей-диагностов, и это позволяет смот­реть в будущее технологий ИМИ со сдержанным оптимизмом. В результате многолетнего периода ис­следований, разработок, тестирований вы­явлена и доказана на практике жизнеспособность СППВР на базе технологий ИИ.

Для развития и увеличения эффективности технологий ИМИ разработаны и проверены на практике методологии обучения и испытаний продуктов ИИ, а также внедрение ИМИ в клинические процессы медицинских учреждений.

Заключение

В рамках Московского эксперимента ИИ-сер­вис «ФтизисБиоМед» прошел этапные процедуры тестирования на эталонных наборах данных. Достигнуто высокое значение площади под характеристической ROC-кривой — 0,965, чув­стви­тельности — 0,92 (95% CI: 0,87–0,97) и специфичности — 0,94 (95% CI: 0,89–0,99). В условиях реальной клинической практики (обработка потока результатов профилактических рентгенологических исследований органов грудной клетки, выполненных в медицинских организациях Департамента здра­во­охранения Москвы) «ФтизисБиоМед» показал свои качество и надежность, что подтверждается процедурами технологического мониторинга (пре­дусмот­ренными методикой эксперимента).

Клинические испытания медицинского ИИ-сер­виса «ФтизисБиоМед» проведены на верифицированном наборе данных (n=1536), подготовленном с учетом эпидемиологических показателей распространенности основных заболеваний органов грудной клетки. В процессе тестирования установлено, что диагностическая точность «ФтизисБиоМед» неравнозначна для разных патологических признаков, поэтому несколько таковых были исключены из возможностей ИИ-сервиса. В результате клинических испытаний определена средняя чувствительность медицинского ИИ-сервиса «ФтизисБиоМед» — 0,975 (95% CI: 0,966–0,984).

«ФтизисБиоМед» зарегистрирован в качестве медицинского изделия (Регистрационное удо­сто­ве­рение на медицинское изделие №РЗН 2022/17406 от 31 мая 2022 г.) и активно применяется в Рос­сийской Федерации как диагностический инстру­мент, позволяющий снизить нагрузку на врача-рентгенолога и ускорить процесс получения ме­дицинского заключения.

Благодарности. Авторы выражают благодарность академику РАН А.Г. Чучалину, члену-корреспонденту РАН А.Э. Эргешову, директору ЦНИИ туберкулеза, д.м.н. Р.Б. Амансахедову, к.т.н. А.В. Мальцеву, к.т.н. Н.Г. Андрианову, А.П. Алексееву, С.И. Коновалову, к.м.н. А.Ф. Алиеву за полезные дискуссии и предостав­ленные клинические результаты.

Финансирование исследования. Наибольшая часть финансирования разработки ИИ-сервиса «Фти­зис­­БиоМед» была получена от Департамента здраво­охранения Москвы. Важной составляющей была и фи­нансовая (грантовая) помощь Фонда содействия инновациям. Постоянной на протяжении семи лет была поддержка АО «РК "Вектор"».

Конфликт интересов. Авторы заявляют об отсутствии конфликтов интересов.
