Возможности методов цефалометрического анализа рентгенологических изображений в трехмерном пространстве (обзор)

И.О. Аюпова, А.Ю. Махота, А.В. Колсанов, Н.В. Попов, M.A. Davidyuk, И.А. Некрасов, П.А. Романова, А.М. Хамадеева

Ключевые слова: трехмерная цефалометрия; трехмерный цефалометрический анализ; ортодонтия; асимметричные деформации ЧЛО; зубочелюстно-лицевые аномалии; 3D-цефалометрия; КЛКТ.

Для оценки состояния челюстно-лицевой области (ЧЛО) пациента врачам необходимо проводить измерения на рентгенологических изображениях в различных проекциях, фотографиях лица, гипсовых или цифровых моделях челюстей. Множество методик делает диагностику трудоемкой и трудозатратой, поэтому актуальным является вопрос поиска технологии мультифункционального краниометрического анализа. Все чаще в литературе встречаются данные о диагностике по трехмерным рентгенологическим изображениям как о наиболее информативном методе исследования пациентов.

Целью нашей работы стал обзор современных методов трехмерного цефалометрического анализа и оценка их эффективности.

Поиск научных публикаций, описывающих современные способы диагностики ЧЛО в стоматологической практике, проводили в базах данных PubMed, Web of Science и eLIBRARY.RU, а также в поисковой системе Google Scholar по следующим ключевым словам: трехмерная цефалометрия, трехмерный цефалометрический анализ, ортодонтия, асимметричные деформации ЧЛО, зубочелюстно-лицевые аномалии, 3D-цефалометрия, КЛКТ.

Анализ литературы показал, что многие методы цефалометрического анализа, представленные как трехмерные, используют двухмерные реформаты для измерений. Истинно трехмерные методы не применимы для практических целей по причине фрагментарности данных. Отмечается отсутствие единства в выборе опорных точек и плоскостей, что усложняет диагностику и увеличивает ее стоимость. Основной проблемой является отсутствие унифицированных стандартов для трехмерных измерений анатомических структур черепа, с которыми можно сопоставлять полученных данные. В связи с эти перспективным представляется применение искусственных нейронных сетей и технологий глубокого обучения для обработки объемных изображений и определения нормативных показателей.

Введение

Ортодонтия, а также ортопедическая и хирургическая стоматология требуют тщательного исследования челюстно-лицевой области (ЧЛО) пациента для достижения гармонии лицевых структур [1–3]. С этой целью применяют цефалометрический анализ рентгенологических снимков, биометрические измерения диагностических моделей челюстей, фотопротокол и другие способы [4–9].Комплексное использование методов, определяющих уникальные антропометрические параметры, позволяет специалисту получить полномерное представление о патологическом состоянии ЧЛО пациента [10–13]. По причине высокой информативности предпочтение чаще всего отдается различным видам рентгенологического обследования, для каждого из которых разработаны методики получения данных и проведения измерений.

Общеизвестно, что использование исключительно двухмерных рентгенограмм является недостаточным для получения диагностических данных [14–21], а погрешности двухмерных рентгенологических изображений [22] послужили причиной совершенствования их качества [23] и обусловили предпосылки к поиску новых видов исследований.

Еще с конца XX века в практической медицине начали применять конусно-лучевую компьютерную томографию (КЛКТ), которая по мере своего развития становилась безопаснее для пациента и информативнее для специалиста [24–30]. Объемные изображения характеризуются высокой детализацией, что позволяет комплексно оценивать симметричность строения ЧЛО благодаря отсутствию искажения контуров костных структур и определять координаты отдельных анатомических ориентиров, залегающих в пространствах черепа [16, 23, 31–36].Одним из основных преимуществ цефалометрического анализа в трехмерном пространстве является повышение точности идентификации анатомических ориентиров, необходимых для вычисления антропометрических параметров[37–40].

За последние годы все больше работ в области стоматологии направлены на создание методов краниометрической диагностики в трехмерном пространстве с использованием данных КЛКТ[41–45]. Все вышесказанное обусловило актуальность нашего исследования.

Цель работы — обзор методов цефалометрического анализа рентгенологических изображений в трехмерном пространстве и оценка их эффективности.

Материалы и методы

Поиск публикаций проводили в информационно-научных системах PubMed, Google Scholar, Web of Science и eLIBRARY.RU по следующим ключевым словам: трехмерная цефалометрия, трехмерный цефалометрический анализ, ортодонтия, асимметричные деформации ЧЛО, зубочелюстно-лицевые аномалии, 3D-цефалометрия, КЛКТ.

Выбор статей осуществлялся двумя экспертами независимо друг от друга, все разногласия устранялись путем консенсуса, а также при консультации с третьим специалистом. Релевантность материалов оценивали по критериям соответствия цели и полноты изложенной информации с использованием программы Statistica 10.0.1011. Повторяющиеся исследования были подвергнуты элиминации, а работы, не имевшие в открытом доступе полнотекстовой версии, не учитывались. Поиск по ключевым словам в октябре 2023 г. выявил 9842 публикации, 94 из которых полностью отвечали тематике и направлению исследования.

Результаты и обсуждение

При обзоре литературы установлено, что рядом авторов описаны собственные методики трехмерного цефалометрического анализа, однако все измерения проводятся на реформатах изображений в системе двух координат, а в трех плоскостях определяются лишь опорные точки с целью повышения качества идентификации ориентиров. Treil с соавт. (1999) [46] разработали способ, основанный на использовании данных КЛКТ для вычисления локализации анатомических ориентиров, где реформат изображения строился относительно сагиттальной плоскости, после чего в системе двух координат рассчитывали угловые и линейные параметры. Предложенный авторами метод позволял определить наклон резцов и высоту лица, но не учитывал другие особенности строения ЧЛО пациента. Не были также описаны ориентиры, на которые авторы опирались при построении сагиттальной плоскости, что может вызвать существенные разногласия при получении данных.

Во многих методах, использующих реформаты изображений для измерений, существуют проблемы с построением плоскости для ориентации изображения. Так, R. Olszewski с соавт. (2006) [47], разработавшие способ трехмерной топографической цефалометрии для идентификации ориентиров, предложили для этих целей 3 черепные (C1–C3) и 9 черепно-лицевых плоскостей (F1–F8, MP) (рис. 1). Однако все расчеты они выполняли на реконструкциях черепа относительно сагиттальной плоскости, которая строилась по точкам на верхней челюсти, что не позволяло сделать вывод о симметричности костных структур нижней челюсти [47], так как ее смещение от этой плоскости может быть вызвано ротацией в суставах [48].

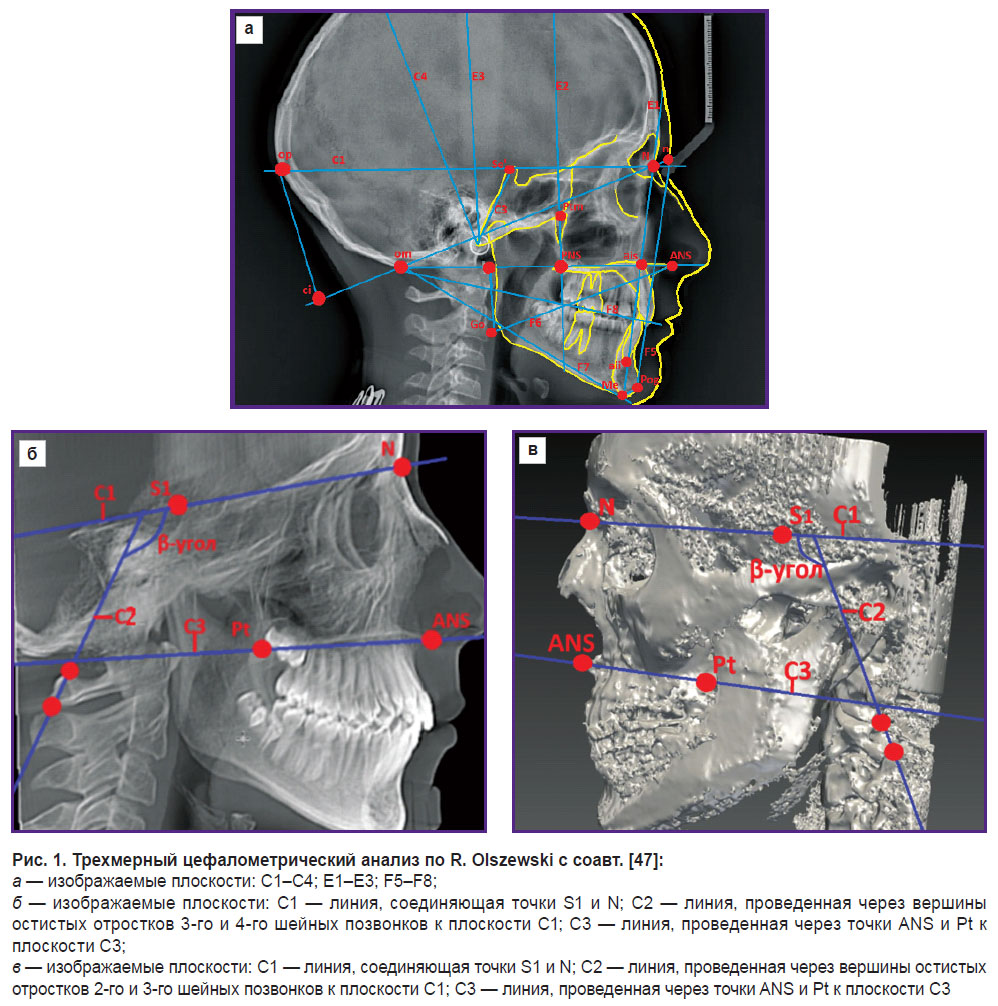

Рис. 1. Трехмерный цефалометрический анализ по R. Olszewski с соавт. [47]:

а — изображаемые плоскости: C1–C4; E1–E3; F5–F8;

б — изображаемые плоскости: С1 — линия, соединяющая точки S1 и N; С2 — линия, проведенная через вершины остистых отростков 3-го и 4-го шейных позвонков к плоскости C1; C3 — линия, проведенная через точки ANS и Pt к плоскости C3;

в — изображаемые плоскости: С1 — линия, соединяющая точки S1 и N; С2 — линия, проведенная через вершины остистых отростков 2-го и 3-го шейных позвонков к плоскости C1; C3 — линия, проведенная через точки ANS и Pt к плоскости C3

В других методах нет четко сформулированной методики построения реформата. Так, G.R. Swennen и F. Schutyser (2006) [49] предприняли попытку совершенствования краниометрического анализа с применением новых ориентиров, относительно которых стало возможным определение размеров анатомических структур, ранее недоступных визуально на двухмерных снимках из-за их глубокого залегания в пространствах черепа. Преимущество метода было доказано сравнительным анализом данных телерентгенограмм (ТРГ) и КЛКТ, однако отсутствовало описание построения сагиттальной плоскости.

В 2022 г. B. Baldini с соавт. [50] выполнен сравнительный анализ данных ТРГ и реконструкций КЛКТ левой и правой сторон ЧЛО одних и тех же пациентов. Измерения проводили по классической методике Steiner, включающей работу с 8 линейными и 7 угловыми параметрами, определяемыми в автоматизированном режиме в вертикальном, сагиттальном и трансверсальном направлениях. Измерения включали расчеты длин отрезков: PNS–A; S–N; N–Me; N–ANS; ANS–Me; Go–Me; Go–S; Go–Co; SNA, SNB, ANB; BaSN; S–N^PNS–ANS; PNS–ANS^Go–Me; S–N^Go–Me с построением срединной сагиттальной плоскости, проходящей через точки Ba, Se и N; аксиальной — M, S, MSP; а также коронарной, являющейся перпендикуляром по отношению к аксиальной плоскости. По результатам исследований при измерениях параметров на основании данных ТРГ и реконструкций КЛКТ не получено существенных различий в значениях. Ранее другими исследователями в работе [51], посвященной измерениям размеров тела нижней челюсти с левой и правой сторон, была выявлена вариабельность расположения точки Me. Это подчеркивает важность определения костных структур в трехмерном пространстве для понимания клинической ситуации конкретного пациента. Данные разногласия, возможно, обусловлены исключением из исследования B. Baldini с соавт. [50] КЛКТ пациентов с асимметричными деформациями ЧЛО и использованием упрощенных алгоритмов вычисления антропометрических параметров, а также построением сагиттальной плоскости без учета возможных нарушений нижней челюсти.

Таким образом, приведенные выше методики не являются способами определения параметров в истинно трехмерном пространстве, так как все измерения осуществляются на двухмерной плоскости. Кроме того, фрагментарные сведения о методиках не обеспечивают комплексного представления о строении ЧЛО. Часто представленные результаты основываются исключительно на субъективных оценках авторов и не обусловлены статистическими расчетами и клинической эффективностью. Многие источники [46–50] не содержат информации о способах измерения антропометрических параметров в истинно трехмерном пространстве и не предоставляют данные о разработанных нормах для параметров анатомических ориентиров относительно референтных плоскостей. Авторы также опираются на уже существующие методики двухмерных исследований и не дают четкого описания плоскости, относительно которой происходит реконструкция латеральных цефалограмм.

Применение данных КЛКТ с сохранением истинной ориентации отдельных анатомических ориентиров в трехмерном пространстве целесообразно для планирования ортодонтического [52] или ортогнатического лечения [53–55] (особенно у лиц с асимметричными деформациями ЧЛО [56], а также при дисфункции височно-нижнечелюстного сустава (ВНЧС) [57]), для измерения длины зубной дуги [58] и определения объема костной ткани альвеолярного отростка при проведении имплантации [59, 60].

Попытки развития и усовершенствования трехмерной краниометрии предпринимались исследователями неоднократно. Еще в 1994 г. A. Jacobson и R.L. Jacobson [61] предложили подход, заключающийся в совмещении данных КЛКТ — для расчета твердотканных параметров и скана лица — для получения данных о состоянии мягких тканей. Была предпринята попытка определения антропометрических норм, относительно которых стало бы возможно измерение цефалометрических параметров в истинно трехмерном пространстве. Анализ осуществляли с применением программного комплекса для цефалометрии. На изображении черепа последовательно расставляли 29 базовых точек, необходимых для проведения измерений. В качестве референтных плоскостей использовали переднюю плоскость лица для оценки истинного положения носа, губ и подбородка относительно точки А; верхнюю и нижнюю, правую и левую латеральные лицевые, а также срединную сагиттальную плоскости (рис. 2). При измерениях удалось определить истинное положение верхней челюсти при гармонично развитом лице; положение мягких тканей носа, верхней, нижней губ и подбородка относительно передней лицевой плоскости; положение нижней челюсти относительно переднего основания черепа.

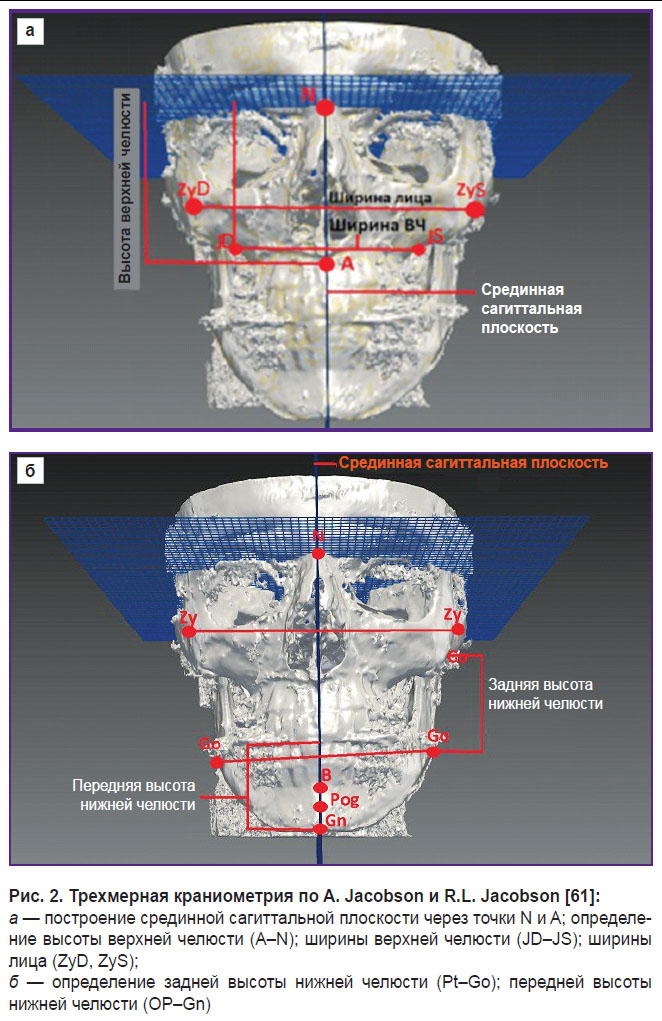

Рис. 2. Трехмерная краниометрия по A. Jacobson и R.L. Jacobson [61]:

а — построение срединной сагиттальной плоскости через точки N и A; определение высоты верхней челюсти (A–N); ширины верхней челюсти (JD–JS); ширины лица (ZyD, ZyS);

б — определение задней высоты нижней челюсти (Pt–Go); передней высоты нижней челюсти (OP–Gn)

Преимущество предложенного метода [61] заключается в четко определенных, хотя и единичных нормах параметров ЧЛО (общей высоты лица, верхней и нижней его частей, вертикальных размеров подбородка и ширины лица применительно для мужчин и женщин, а также для отдельных форм черепа в зависимости от этнической принадлежности пациента). Ценность метода снижает отсутствие внимания к сагиттальной плоскости нижней челюсти как к отдельной подвижной структуре черепа. Несмотря на возможность измерения угловых и линейных параметров объемного изображения и определения расстояний между антропометрическими точками, глубоко залегающими в анатомических пространствах черепа, существенным недостатком метода является отсутствие информации о статистически значимо верифицированных антропометрических нормах параметров черепа.

Более информативный метод был предложен G. Bettega с соавт. (2000) [62]. Для определения истинного положения верхней челюсти относительно основания черепа проводили цефалометрический анализ, основанный на методе Delarie. Для исследования ЧЛО использовали 12 анатомических ориентиров: симметричные (Me, Pcp, fm) и несимметричные (N, ANS, PNS, np, chin, chin’), а также 2 угла: α и β. С помощью этих анатомических опорных точек осуществляли построение референсных плоскостей и выполняли цефалометрический анализ. В ходе исследования авторам удалось определить ре- и прогнатизм верхней и нижней челюстей и идентифицировать их положение относительно основания черепа. Недостатком предложенного способа является построение срединной сагиттальной плоскости через точки, расположенные на основании черепа, верхней и нижней челюстях, т.е. при таком подходе не учитываются возможные асимметричные деформации ЧЛО, при которых эти анатомические ориентиры будут находиться в разных плоскостях. Это в свою очередь может привести к серьезным искажениям в полученных результатах измерений.

Одной из попыток создания истинной трехмерной цефалометрии стал комплексный анализ Total Face Approach (TFA), предложенный G. Perrotti с соавт. (2017) [63, 64]. Метод представлял собой алгоритмы для определения симметричности лицевых структур, сагиттальных соотношений челюстей и локализации отдельных антропометрических ориентиров и позволял классифицировать тип роста лицевых структур на основании данных КЛКТ. Цель анализа — определение истинных размеров анатомических структур без искажения значений параметров, характерного для двухмерных изображений. В ходе исследования на 36 КЛКТ проводили вычисления в трех взаимно перпендикулярных плоскостях. В нулевом положении расставляли точки-ориентиры, относительно которых в дальнейшем осуществляли угловые и линейные измерения анатомических структур черепа путем определения расстояния между исходной точкой и референтной плоскостью. TFA предполагал построение 4 плоскостей в аксиальной проекции, которые были параллельны друг другу: передняя плоскость лица, плоскость передней носовой ости, подбородочная плоскость, а также фронтальная плоскость (рис. 3). Расстояния между плоскостями измерялись относительно одной точки и одной плоскости: например, передние верхние вертикальные размеры определяли расстоянием между SFP (superior facial plane) и ANS (anterior nasal spine) и расстоянием между ANSP (anterior nasal spine plane) и Me; полные передние вертикальные размеры — расстоянием между MP (mental plane) и Nasion.

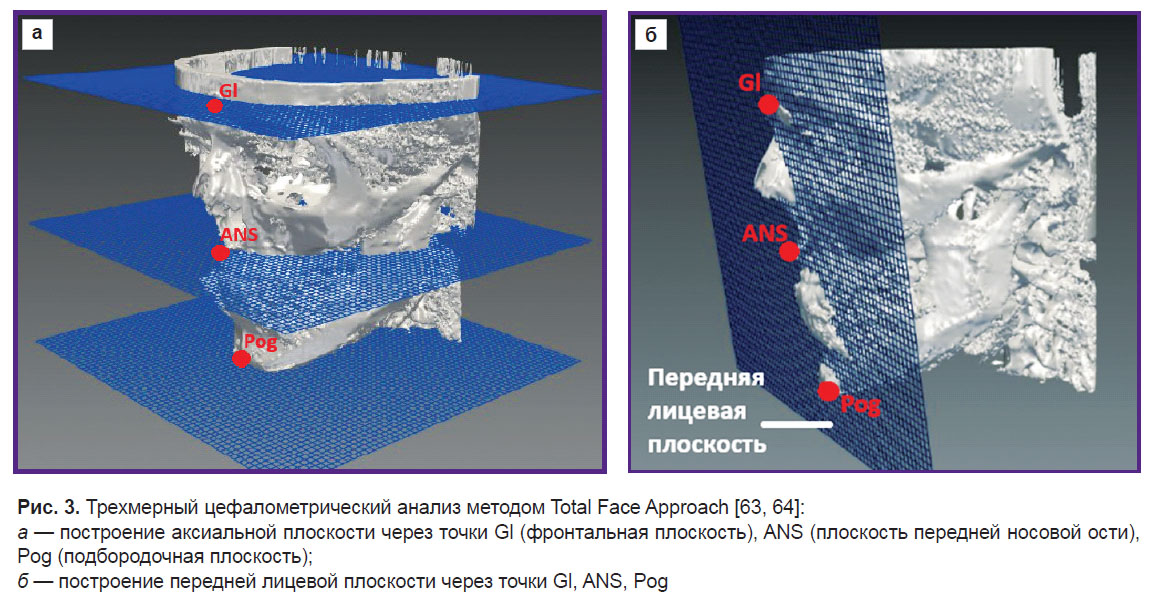

Рис. 3. Трехмерный цефалометрический анализ методом Total Face Approach [63, 64]:

а — построение аксиальной плоскости через точки Gl (фронтальная плоскость), ANS (плоскость передней носовой ости), Pog (подбородочная плоскость);

б — построение передней лицевой плоскости через точки Gl, ANS, Pog

Преимущество системы TFA заключалось в дополнительном применении данных мультиспиральной компьютерной томографии [23, 65, 66]. Это дает возможность получить развернутое представление о твердых и мягких тканях ЧЛО, повышая при этом точность цефалометрического исследования [67].

Ретроспективный характер исследований и небольшой объем выборки КЛКТ не позволяют всесторонне оценить эффективность TFA. Теоретически применение данного подхода могло бы способствовать разработке стандартизированных норм антропометрических параметров, необходимых для проведения цефалометрического анализа в истинно трехмерном пространстве. Однако текущее отсутствие таких норм ставит под сомнение целесообразность использования метода TFA для полномерного изучения структур ЧЛО [65–67].

Трехмерные изображения черепа также востребованы в ортодонтии и хирургической стоматологии для определения положения отдельных групп зубов [68–70].

Данные КЛКТ позволяют получить информацию о залегании ретинированных зубов в альвеолярном отростке челюсти и работать с изображениями, повышая точность идентификации положения зубов [71–74].

Так, группа отечественных ученых (2018) [75] предложила способ определения степени залегания ретинированных зубов, а также оси угла расположения ретинированных зубов фронтального отдела базиса верхней челюсти. С целью получения данных о топографии резцов и клыков на КЛКТ-изображении в сагиттальной проекции отмечали точки SNA и SNP, после чего соединяли их отрезком SNA–SNP. Далее на апикальном базисе верхней челюсти строили плоскость, а вертикальное расстояние между ее отрезками делили на 3 равные части, через каждую точку каждой части проводили горизонтальные линии. Полученные линии при пересечении образуют углы, относительно которых возможно определить истинное положение ретинированных зубов и оценить сложности постановки зуба в зубной ряд в ходе ортодонтического лечения в зависимости от степени его залегания в альвеолярном отростке. Метод также предполагал определение оси наклона ретинированного зуба путем измерения угла, одна из сторон которого — срединная ось ретинированного зуба. Недостатками данного метода являются ограниченный диапазон определяемых параметров и определение положения ретинированных зубов исключительно фронтальной группы без возможности изучения локализации моляров и премоляров.

Группой других отечественных ученых предпринимались попытки перехода к работе с рентгенограмамми в трехмерном пространстве. Так, в 2019 г. предложен метод определения истинного положения верхней челюсти в трехмерном пространстве [76]. Данные КЛКТ пациента предварительно обрабатывали в ПО для перевода их в двухмерные цефалограммы. На полученных срезах изображения отмечали точку ANS и точки Pt–M справа и слева, через которые строили небную плоскость (ANS–Pt–M-plane), соответствующую истинному положению верхней челюсти (рис. 4). Недостаток предложенного авторами метода заключался в отсутствии возможности получения числовых значений для определения положения верхней челюсти, а также для измерения расстояния от изучаемой структуры до других анатомических образований черепа. Кроме того, метод не предусматривает его использования для нижней челюсти.

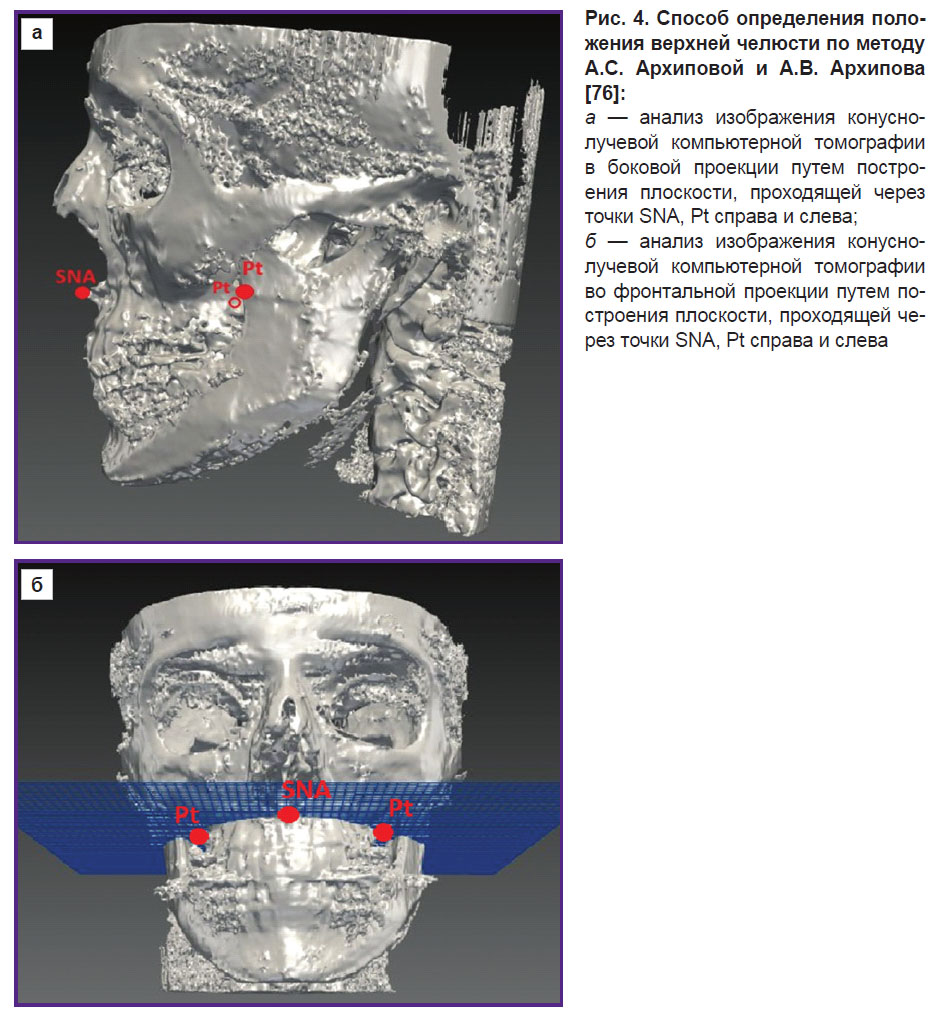

Рис. 4. Способ определения положения верхней челюсти по методу А.С. Архиповой и А.В. Архипова [76]:

а — анализ изображения конусно-лучевой компьютерной томографии в боковой проекции путем построения плоскости, проходящей через точки SNA, Pt справа и слева;

б — анализ изображения конусно-лучевой компьютерной томографии во фронтальной проекции путем построения плоскости, проходящей через точки SNA, Pt справа и слева

Maspero с соавт. (2020) [77] предложили методику определения размеров нижней челюсти и направления ее роста. На теле нижней челюсти последовательно обозначали точки GoR (Go Right), GoL (Go Left) и Me и рассчитывали угловые и линейные параметры между получившимися отрезками. Авторы доказали необходимость определения точек костных структур в трехмерном пространстве для наиболее полного понимания клинической ситуации конкретного пациента.

Для оценки апикального базиса верхней челюсти Е.А. Ищенко и Н.В. Попов (2022) [78] выполняли КЛКТ и переводили полученные данных в STL-формат для создания цифровой модели зубов (рис. 5). При моделировании удаляли воксели, представляющие собой костную ткань альвеолярного отростка, благодаря чему становилось возможным проведение измерений относительно корней зубов. Измерения в области многокорневых зубов осуществляли по щечным корням, заканчивая дистально-щечным корнем первого постоянного моляра на верхней челюсти и дистальным корнем на нижней челюсти. Для интерпретации полученных результатов авторы определили нормы соотношения мезио-дистальных размеров 12 верхних зубов к длине и ширине апикального базиса в отдельных группах зубов. Исследование правой и левой сторон челюсти проводили отдельно для выявления степени асимметрии и сопоставления с шириной апикального базиса, измеряемой как расстояние между дистальными корнями первых премоляров и дистально-щечными корнями первых постоянных моляров обеих сторон челюсти. Затем, сравнивая данные с мезио-дистальными размерами коронок 12 постоянных зубов, определяли наличие необходимого пространства для зубов с левой или правой стороны челюсти. Авторы предлагают определять мезио-дистальных размеры от контактных пунктов зубов, поскольку это дает представление о протяженности зубного ряда, однако такой способ не позволяет рассчитать место, необходимое для расположения имеющихся зубов. Параметры апикального базиса челюсти невозможно измерить по верхушкам корней зубов, так как при аномалиях в вертикальном и вестибуло-оральном направлениях будет происходить искажение результатов, что может привести к удлинению измеряемых отрезков. Существенным недостатком метода также является отсутствие возможности определения положения челюсти в пространстве черепа. Кроме того, метод является трудоемким и трудозатратным и требует наличия специализированного оборудования.

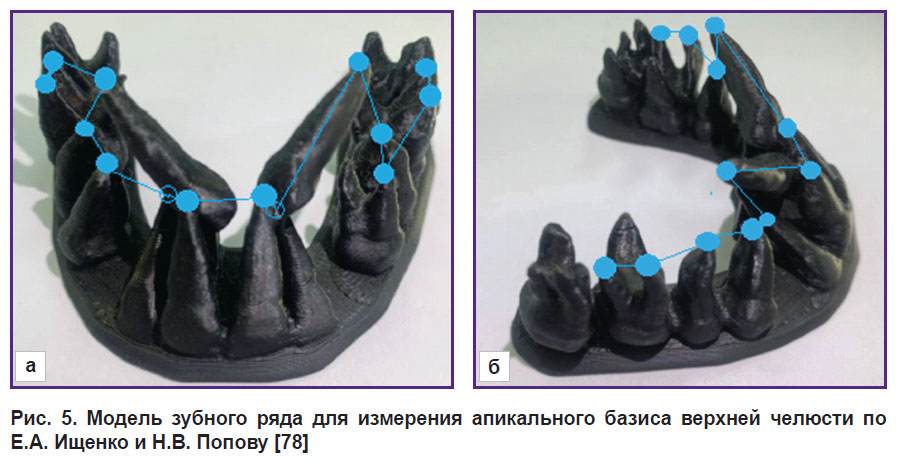

Рис. 5. Модель зубного ряда для измерения апикального базиса верхней челюсти по Е.А. Ищенко и Н.В. Попову [78]

С целью определения истинных размеров и положения верхней челюсти относительно переднего основания черепа в трехмерном пространстве предложен способ [79], в котором с помощью математических алгоритмов строятся Франкфуртская горизонталь, срединная сагиттальная и назальная плоскости, а также плоскость переднего основания черепа (рис. 6). Данный метод позволяет определить истинные размеры и положение верхней челюсти и оценить степень симметричности костных структур обеих половин лица в области исследования, однако не предусматривает получения пространственного взаиморасположения верхней и нижней челюстей.

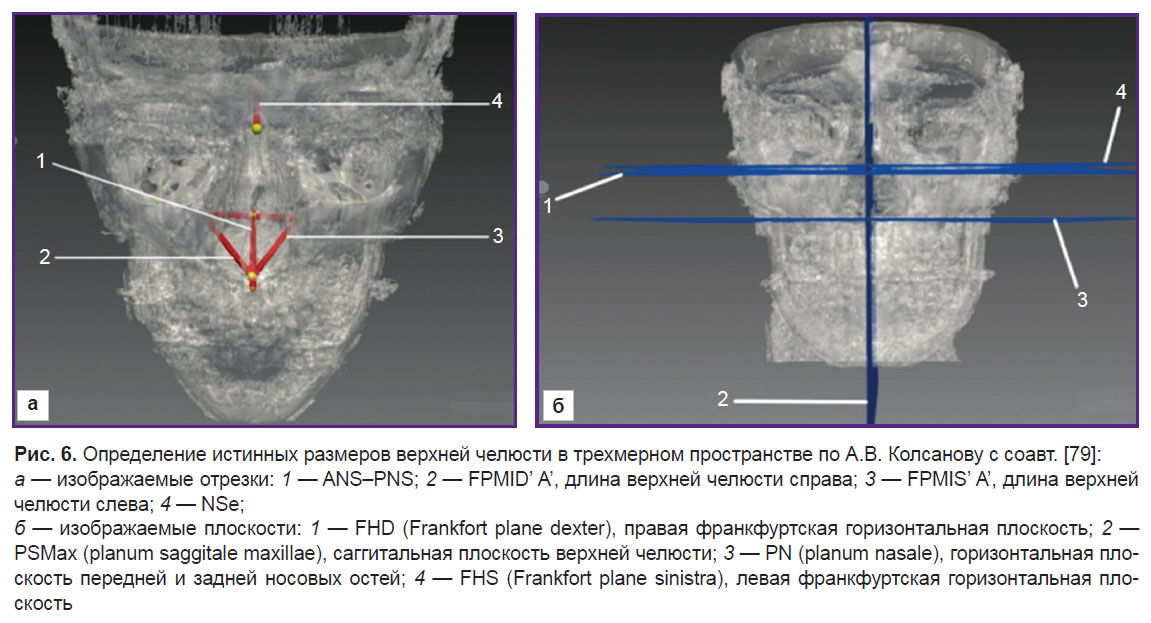

Рис. 6. Определение истинных размеров верхней челюсти в трехмерном пространстве по А.В. Колсанову с соавт. [79]:

а — изображаемые отрезки: 1 — ANS–PNS; 2 — FPMID’ A’, длина верхней челюсти справа; 3 — FPMIS’ A’, длина верхней челюсти слева; 4 — NSe;

б — изображаемые плоскости: 1 — FHD (Frankfort plane dexter), правая франкфуртская горизонтальная плоскость; 2 — PSMax (planum saggitale maxillae), саггитальная плоскость верхней челюсти; 3 — PN (planum nasale), горизонтальная плоскость передней и задней носовых остей; 4 — FHS (Frankfort plane sinistra), левая франкфуртская горизонтальная плоскость

Важной задачей трехмерного цефалометрического анализа является определение параметров нижней челюсти. Длина тела нижней челюсти, измеряемая расстоянием между точками Ме и Go, существенно подвержена проекционным искажениям на ТРГ, что подтверждено многочисленными исследованиями [80–82].

В 2023 г. коллектив авторов [83] разработал способ, позволяющий определять истинные размеры нижней челюсти в трехмерном пространстве при помощи специализированного программного обеспечения. Так, определить длину и степень симметричности тела нижней челюсти и ее ветвей можно путем расстановки анатомических опорных точек относительно определенных плоскостей (рис. 7). Авторами была предложена сагиттальная плоскость, учитывающая возможные отклонения в височно-нижнечелюстном суставе и позволяющая повысить точность диагностики симметричности костных структур правой и левой половин нижней челюсти. Недостатки метода — отсутствие анализа пространственных взаимоотношений челюстей и фрагментарность данных, не позволяющие оценивать другие структуры ЧЛО и определять направления их роста.

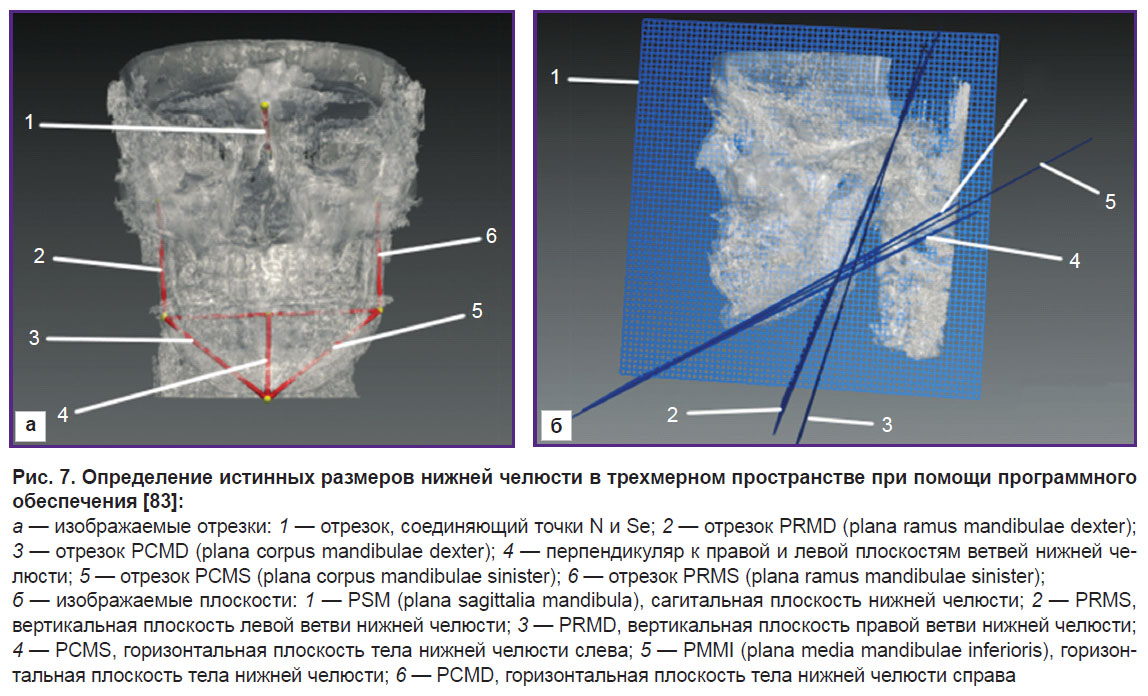

Рис. 7. Определение истинных размеров нижней челюсти в трехмерном пространстве при помощи программного обеспечения [83]:

а — изображаемые отрезки: 1 — отрезок, соединяющий точки N и Se; 2 — отрезок PRMD (plana ramus mandibulae dexter); 3 — отрезок PCMD (plana corpus mandibulae dexter); 4 — перпендикуляр к правой и левой плоскостям ветвей нижней челюсти; 5 — отрезок PCMS (plana corpus mandibulae sinister); 6 — отрезок PRMS (plana ramus mandibulae sinister);

б — изображаемые плоскости: 1 — PSM (plana sagittalia mandibula), сагитальная плоскость нижней челюсти; 2 — PRMS, вертикальная плоскость левой ветви нижней челюсти; 3 — PRMD, вертикальная плоскость правой ветви нижней челюсти; 4 — PCMS, горизонтальная плоскость тела нижней челюсти слева; 5 — PMMI (plana media mandibulae inferioris), горизонтальная плоскость тела нижней челюсти; 6 — PCMD, горизонтальная плоскость тела нижней челюсти справа

Описанные разработки [14, 79–83] позволили получить информацию об истинных размерах и о положении верхней и нижней челюстей относительно других структур ЧЛО, а также определить их симметричность в пространстве. Однако при проведении измерений игнорировались другие цефалометрические параметры, а также отсутствовали значения антропометрических норм для величин анатомических образований.

Таким образом, подтверждена несостоятельность современных методов объемного цефалометрического анализа, которая проявляется в разрозненности и фрагментарности, а также в отсутствии стандартизированных норм, с которыми возможно сопоставлять данные полученных измерений.

Заключение

Анализ литературных данных показал, что многие методы цефалометрического анализа рентгенологических изображений, заявленные как трехмерные, не являются таковыми, поскольку используют двухмерные реформаты изображений челюстно-лицевой области пациента для измерения угловых и линейных параметров. В методах же истинно трехмерного анализа содержится противоречивая и фрагментарная информация, основанная на ограниченных наборах данных. Кроме того, наблюдается отсутствие единства относительно выбора опорных точек и референтных плоскостей для измерения искомых параметров. Некоторые методики предполагают совмещение двух и более видов исследований, что делает диагностику трудоемкой и дорогостоящей. Вероятно, по этой причине они не нашли широкого клинического применения. Часто из вида упускается тот факт, что нижняя челюсть является отдельной подвижной структурой [84], требующей определения ее собственной сагиттальной плоскости для корректной диагностики.

Одним из основных недостатков существующих методов является отсутствие унифицированных стандартов для измерений в трехмерном пространстве. Их разработка предполагает анализ большого массива данных, что представляет собой непростую задачу. Программы-просмотрщики в большинстве случаев имеют ограниченные функции, что обусловливает необходимость создания методик для точного вычисления координат анатомических ориентиров в пространстве и определения их взаимосвязей, а также расширения функционала программных комплексов [85–88]. В этом контексте использование искусственных нейронных сетей и технологий глубокого машинного обучения представляется перспективным для обработки объемных изображений. Эти технологии могут значительно облегчить процесс сбора данных для разработки норм, поскольку позволяют определять положение отдельных вокселей, отражающих конкретные образования на черепе, и выполнять сложные комплексные измерения [89–94].

Вклад авторов: И.О. Аюпова, А.В. Колсанов, Н.В. Попов — концепция и дизайн исследования; И.О. Аюпова, А.Ю. Махота, M.A. Davidyuk, И.А. Некрасов, П.А. Романова — сбор и обработка материалов; Хамадеева А.М. — интерпретация результатов; Аюпова И.О., Махота А.Ю. — написание текста; А.В. Колсанов, Н.В. Попов, А.М. Хамадеева — редактирование теста.

Финансирование исследования и конфликт интересов. Исследование не финансировалось какими-либо источниками, и конфликты интересов, связанные с данным исследованием, отсутствуют.
