Подход к выбору методов оценки качества биомедицинских клеточных продуктов, предназначенных для замещения дефектов кожи

Д.Я. Алейник, Е.В. Загайнова, М.Н. Егорихина, И.Н. Чарыкова, О.С. Роговая, Ю.П. Рубцова, А.Н. Попова, Е.А. Воротеляк

Ключевые слова: биомедицинский клеточный продукт; мезенхимальные стволовые клетки; дефекты кожи; пролиферация; VEGF-A; фенотипирование; CD90.

Цель исследования — разработать подход к выбору методов оценки качества клеточного компонента биомедицинских клеточных продуктов (БМКП), предназначенных для замещения дефектов кожи.

Материалы и методы. Исследованы БМКП-1 — дермальный эквивалент кожи (разработка Института биологии развития РАН) и БМКП-2 — эквивалент кожи (разработка Приволжского исследовательского медицинского университета). Клеточный компонент обоих БМКП — мезенхимальные стволовые клетки (МСК) жировой ткани человека.

Проводили подсчет и оценку жизнеспособности клеток в суспензии клеток и в структуре БМКП. Характеристики клеток в структуре БМКП без разрушения продукта определяли методами флюоресцентной микроскопии с использованием витальных красителей для окраски цитоплазмы и Hoechst 3334 (BD Pharmingen, США) — для ядер (имиджер Cytation 5; BioTek, США). Функциональную активность МСК оценивали по содержанию VEGF-А в ростовой среде методом ИФА. Фенотип МСК определяли методом цитометрии.

Результаты. С помощью предложенных методов было установлено, что МСК в БМКП сохраняют типичную морфологию и жизнеспособность. На поверхности БМКП-1 клетки распределяются в виде колоний, в структуре БМКП-2 — по всему объему матрицы. Количество клеток на БМКП-1 зависит от условий транспортировки, в структуре БМКП-2 — от сроков культивирования. Секреторная активность МСК сохраняется в течение всего периода наблюдения.

Экспрессия CD90 в процессе функционирования МСК в структуре обоих БМКП снижается и восстанавливается после выделения и культивирования клеток на пластике.

Заключение. Предложенный подход к выбору методов исследования позволил выявить специфические особенности оценки качества БМКП с учетом характеристики производства и условий транспортировки, связанных с клеточной природой продуктов и особенностями структуры неклеточного компонента. При отсутствии оптической проницаемости и при сложной структуре продукта предпочтительно выбирать методы контроля качества клеточного компонента, обеспечивающие минимальное манипулирование и повреждение агрессивными ферментами.

Введение

Биомедицинские клеточные продукты (БМКП) — новый объект российской и международной научной экспертизы качества, безопасности и эффективности [1]. Актуальность разработки критериев и методов проведения подобных экспертиз возросла в связи с принятием федерального закона «О биомедицинских клеточных продуктах» [2].

На сегодняшний день в Российской Федерации практический опыт проведения экспертизы качества БМКП отсутствует. Показатели качества БМКП должны соответствовать его спецификации [3]. Набор методов определяется производителем продукта. Некоторые методы экспертизы БМКП, которые могут быть потенциально использованы, описаны в «Методических рекомендациях» под ред. В.А. Ткачука (2017) [4]. Однако в связи с тем, что вновь разрабатываемые БМКП имеют разную физическую структуру, различный химический и клеточный составы, экспертиза их качества нуждается в расширении числа используемых методов оценки.

В настоящем исследовании рассматриваются дерматотропные БМКП. Условно контролируемые параметры таких БМКП можно подразделить на три группы:

1) визуальные характеристики (целостность упаковки, правильность и полноценность маркировки, соответствие внешнего вида самого образца и/или транспортной среды, заявленных в спецификации);

2) параметры, характеризующие стерильность образца и отсутствие контаминации микоплазмами и вирусами;

3) параметры, определяющие характеристики клеточных линий (жизнеспособность клеток, концентрацию, идентичность клеточной линии, функциональную активность клеток).

Для характеристики клеточной составляющей в структуре БМКП необходимо решить вопрос о выделении клеток. Процесс отделения клеток от матрицы, как правило, требует ее разрушения и, следовательно, приводит к потере части клеток, что может отрицательно воздействовать на характеристики оставшихся. Этапы этого процесса могут быть сложными и определяются особенностями матрицы. Оптимальными в этом случае являются методы, позволяющие оценить основные параметры клеток (морфологию, жизнеспособность, концентрацию, фенотип и др.). Методы, использованные для характеристики клеточной составляющей того или иного БМКП непосредственно в его структуре, достаточно сложные и требуют подбора для каждого типа БМКП. Все методы, необходимые для оценки качества конкретного продукта, должны быть разработаны и указаны в его досье.

Цель исследования — разработать подход к выбору методов оценки качества клеточного компонента биологических клеточных продуктов, предназначенных для замещения дефектов кожи, на примере двух российских разработок.

Материалы и методы

В работе использованы образцы двух отечественных БМКП, предназначенных для замещения дефектов кожи и находящихся на этапе доклинических исследований.

БМКП-1 — дермальный эквивалент кожи (разработка Института биологии развития РАН, Москва). Это продукт, в качестве неклеточного компонента которого использовано медицинское изделие (пластина) G-derm (РУ №РЗН 2015/3135), состоящее из структурированной смеси низкомолекулярной гиалуроновой кислоты (около 90%) и коллагена I типа (около 10%). Клеточный компонент представлен культивированными аллогенными мезенхимальными стволовыми клетками (МСК) жировой ткани человека, высеянными на поверхность пластины.

БМКП-2 — эквивалент кожи (разработка Приволжского исследовательского медицинского университета, Н. Новгород). Эта конструкция сформирована на основе гидрогелевого скаффолда из естественных биополимеров — фибриногена в составе плазмы крови и коллагена I типа в соотношении 22:1 [5]. Клеточный компонент БМКП-2 представлен культивированными аллогенными МСК жировой ткани человека, введенными в его структуру в процессе формирования.

Клеточная cоставляющая обоих исследуемых БМКП представлена МСК жировой ткани человека. Эти клетки последние десятилетия привлекают самое пристальное внимание исследователей в качестве наиболее перспективного клеточного материала для регенеративной медицины [6]. Международное общество клеточной терапии (ISCT) определило основные критерии МСК: адгезия к пластику, экспрессия специфических маркеров, способность к дифференцировке в остеобласты, адипоциты и хондробласты в условиях in vitro [7]. Все линии МСК, использованные для формирования БМКП, соответствовали критериям, определенным ISCT.

БМКП-1 перед исследованием подвергали транспортировке в течение 12–24 ч в транспортной среде, а БМКП-2 изготавливали непосредственно в лаборатории, проводившей анализ.

Методы подсчета клеток и оценки жизнеспособности клеточной составляющей в суспензии клеток и в структуре БМКП

Определение количества живых клеток в суспензии методом исключающей окраски трипановым синим. Клетки снимали с поверхности пластины G-derm стандартным способом с помощью 0,25% раствора трипсина в растворе Версена («ПанЭко», Россия), отмывали PBS, центрифугировали и полученную суспензию окрашивали 4% раствором трипанового синего в течение 2–3 мин. За это время погибшие клетки с поврежденной мембраной успевают равномерно окраситься. Количество живых (неокрашенных) и погибших клеток подсчитывали в камере Горяева или с помощью счетчика клеток Countes (Invitrogen, США), одновременно определяя долю погибших клеток.

Определение жизнеспособных клеток в прикрепленной культуре в составе БМКП методом окрашивания витальным флюоресцентным красителем — кальцеином. Для окраски образцов готовили раствор кальцеина (Calcein AM; BD Pharmingen, США) с концентрацией 1:3000 в PBS. После приготовления раствора его вносили в лунки с образцами, заменяя среду для культивирования. Образцы с раствором флюорохрома инкубировали в течение 30 мин в СО₂-инкубаторе при температуре 37°С. Затем их несколько раз промывали фосфатным буфером и проводили микроскопическое исследование.

Подсчет тотального количества клеток в прикрепленной культуре в составе БМКП методом подсчета ядер, окрашенных Hoechst 3334. Для подсчета клеток в структуре БМКП-2 был использован оригинальный метод [8]. Он основан на прижизненном окрашивании ядер с применением флюорохрома Hoechst 3334 (BD Pharmingen, США), проведении широкопольной флюоресцентной микроскопии в 10 полях зрения с применением функции Z-stack и последующем подсчете ядер клеток на сшитых Z-stack микрофотоснимках с пересчетом количества клеток на 1 мм³. Количественный анализ проводили на 1, 3 и 6-е сутки с момента формирования БМКП-2 (0-е сутки). Для этого от БМКП-2 в контрольные сроки при помощи шаблона отделяли фрагменты площадью 0,64 см² и переносили их в 24-луночный планшет Black Visiplate TMTC (Wallac Oy, Финляндия). Отделенные фрагменты окрашивали флюорохромом и проводили количественный анализ. После отделения фрагментов образцы БМКП-2 культивировали до 6-х суток в CO₂-инкубаторе в увлажненной среде при содержании CO₂ 5% и температуре 37°С, меняя среду каждые 2–3 дня.

Окрашивание клеток флюоресцентными мембранными красителями для оценки морфологии МСК в составе БМКП. Для прижизненного окрашивания мембран клеток, иммобилизованных в составе БМКП, использовали флюорохром Lipophilic Tracers-DiO DiOC14(3) Hydroxyethanesulfonate (Biotium, США). В соответствии с рекомендациями производителя аликвоты красителя в соотношении 1:2000 вносили в ростовую среду в лунках с образцами БМКП и инкубировали 30–40 мин для равномерного окрашивания клеточных мембран. Затем образцы промывали PBS, проводили визуализацию и анализировали изображения.

Для реализации описанных методов исследования клеток в составе БМКП использовали широкопольную флюоресцентную микроскопию, осуществляемую на многофункциональном имиджере Cytation 5 (BioTek, США) с применением программного обеспечения Gen5 Imedge+. Микрофотографии позволили документировать и сохранять полученные данные.

Количественное определение VEGF в ростовой среде. Для определения секреторной активности клеточного компонента БМКП исследовали способность МСК, входящих в их состав, продуцировать фактор VEGF-А из семейства факторов роста эндотелия сосудов (vascular endothelial growth factor — VEGF).

Отбор проб при исследовании БМКП-1 проводили в течение 3 сут после его формирования, так как использование продукта планировалось в эти сроки. Для этого образцы БМКП-1 размером 1 см² помещали в лунки 24-луночного планшета и через 24, 48 и 72 ч после изготовления (нанесения МСК на матрицу) отбирали по 50 мкл ростовой среды для определения содержания VEGF.

При исследовании БМКП-2 с учетом более позднего расправления клеток внутри матрицы пробы ростовой среды отбирали на 3, 5 и 7-е сутки после формирования. В качестве контроля использовали МСК тех же линий и пассажа, что и клетки в составе исследуемых серий БМКП, высеянные в лунки 24-луночного планшета стандартным способом. Обязательным контролем служили пробы ростовой среды, взятой до начала исследования: для БМКП-1 — пробы среды, в которой инкубировались образцы пластины G-derm без клеток, а для БМКП-2 — среды, в которой инкубировались образцы скаффолда без клеток, в те же сроки. Для количественного определения содержания VEGF-A использовали наборы реагентов фирм Invitrogen, Thermo Ficher Scientific (США, Канада). Величину оптической плотности регистрировали на анализаторе Sunrise (TECAN, Австрия) с использованием программы Magellan.

Фенотипирование культур МСК жировой ткани. Определение иммунофенотипа МСК жировой ткани, входящих в состав БМКП, проводили на цитофлюориметре BD FACS CANTO II (Becton Diсkinson, США). Использовали панель моноклональных антител фирм Becman Coulter и Becton Dickinson (США): CD90 FIC, CD105 PE, 73 PE, 44 FITC, 45 PC5, CD14 PC5, CD HLA-DR PC7, CD34 PC7 с соответствующими изотипическими контролями.

Для определения иммунофенотипа в БМКП-1 клетки снимали с поверхности пластины с помощью раствора трипсина, а гидрогелевый скаффолд БМКП-2 разрушали с помощью ферментативной обработки коллагеназой 1-го типа (Sigma-Aldrich, США).

Статистический анализ. Все эксперименты проводили не менее чем в 3 повторах. Результаты исследований обрабатывали методами непараметрической статистики с применением критерия парных сравнений Вилкоксона при помощи пакета программ Statistica 6.0.

Результаты и обсуждение

Определение количества живых клеток в суспензии методом исключающей окраски трипановым синим. Количество МСК жировой ткани, снятых с поверхности БМКП-1 в 6 сериях образцов с исходной плотностью посева 20·10³ и 30·10³/см² в различные сроки после формирования (36–48 ч), было различно в разных партиях (табл. 1).

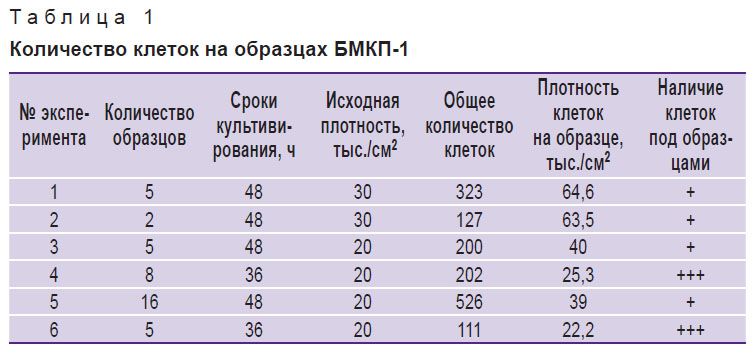

Таблица 1. Количество клеток на образцах БМКП-1

Анализ полученных данных показал, что количество клеток на образцах зависело от исходной плотности их на единицу площади, от времени, прошедшего после формирования БМКП, от фиксации образца в лунке и от условий транспортировки. Кроме того, на количество клеток на образцах влияла возможность смещения образцов внутри лунок: в тех случаях, когда образцы в лунке смещались, количество клеток на них уменьшалось. При микроскопии в этих случаях на поверхности лунок под образцами фиксировали значительное количество клеток (рис. 1).

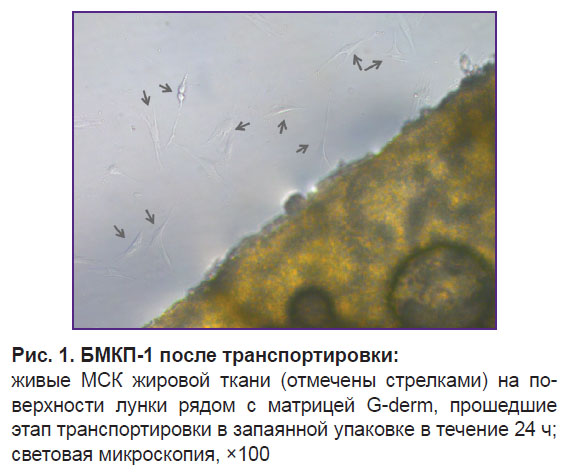

Рис. 1. БМКП-1 после транспортировки:

живые МСК жировой ткани (отмечены стрелками) на поверхности лунки рядом с матрицей G-derm, прошедшие этап транспортировки в запаянной упаковке в течение 24 ч; световая микроскопия, ×100

Жизнеспособность выделенных клеток во всех партиях после отделения от поверхности пластины G-derm составляла не менее 98%.

Распределенные на поверхности структурированной матрицы БМКП-1 клетки легко отделялись с помощью трипсинизации и были подсчитаны стандартным способом в камере Горяева с определением доли жизнеспособных клеток. Однако воздействие ферментативной обработки может привести к частичному разрушению клеток, потере и/или повреждению и, как следствие, искажению истинных результатов, что следует учитывать при анализе полученных данных.

Определение жизнеспособных клеток в прикрепленной культуре в составе БМКП методом окрашивания витальным флюоресцентным красителем кальцеином. При визуализации клеток в составе БМКП-1 было отчетливо видно, что клетки на поверхности пластины G-derm распределены неравномерно, в виде колоний (рис. 2, а, б). Клетки характеризовались типичной фибробластоподобной морфологией с выраженными отростками. На разных образцах фиксировали различное количество колоний, формирования монослоя не отмечено. Можно предполагать, что выявленное распределение МСК по поверхности пластины G-derm обусловлено ее сложной топографией.

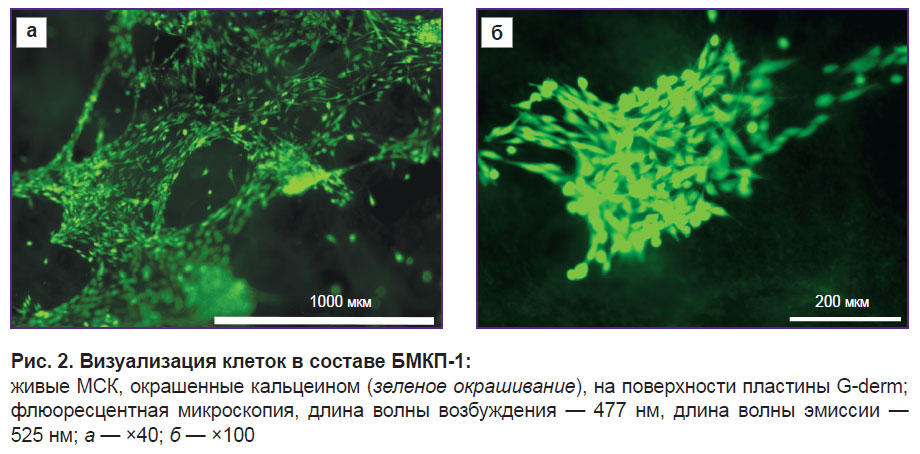

Рис. 2. Визуализация клеток в составе БМКП-1:

живые МСК, окрашенные кальцеином (зеленое окрашивание), на поверхности пластины G-derm; флюоресцентная микроскопия, длина волны возбуждения — 477 нм, длина волны эмиссии — 525 нм; а — ×40; б — ×100

Подсчет тотального количества клеток в прикрепленной культуре в составе БМКП методом подсчета ядер, окрашенных Hoechst 3334. Меченные флюорохромом ядра клеток хорошо визуализировались в структуре БМКП-2 (рис. 3).

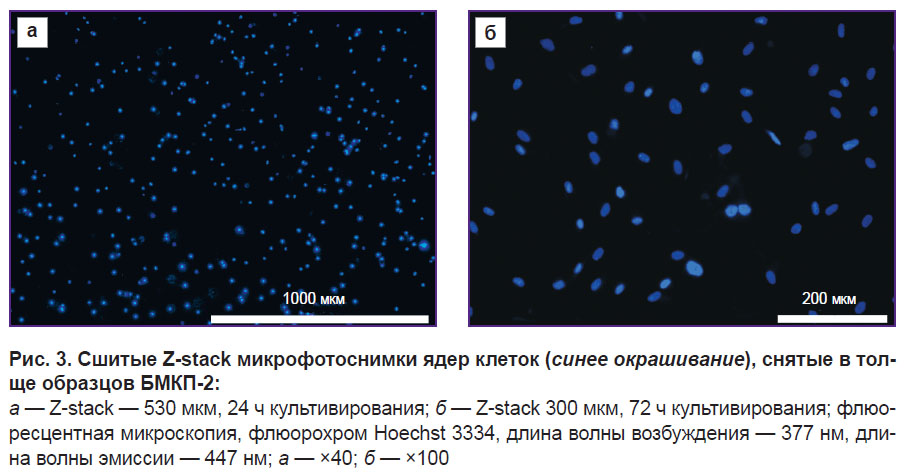

Рис. 3. Сшитые Z-stack микрофотоснимки ядер клеток (синее окрашивание), снятые в толще образцов БМКП-2:

а — Z-stack — 530 мкм, 24 ч культивирования; б — Z-stack 300 мкм, 72 ч культивирования; флюоресцентная микроскопия, флюорохром Hoechst 3334, длина волны возбуждения — 377 нм, длина волны эмиссии — 447 нм; а — ×40; б — ×100

Количественный анализ клеток в трех сериях БМКП-2 продемонстрировал статистически значимое увеличение их количества в структуре в процессе культивирования (табл. 2).

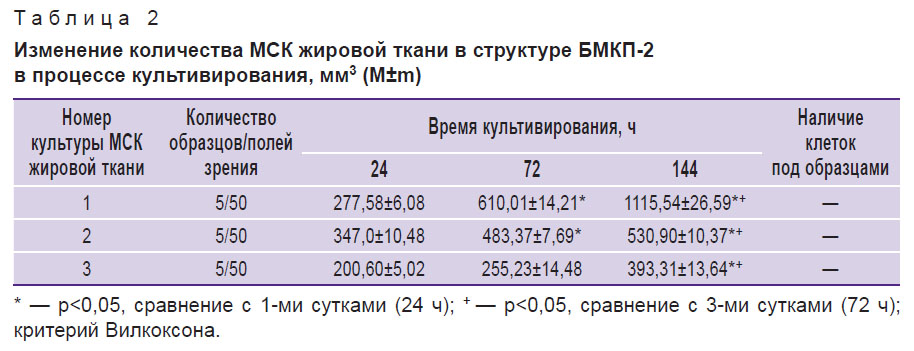

Таблица 2. Изменение количества МСК жировой ткани в структуре БМКП-2 в процессе культивирования, мм³(M±m)

Из табл. 2 видно, что количество клеток в структуре БМКП-2 изменялось аналогично во всех трех сериях и не зависело от линии МСК жировой ткани, использованной для формирования конструкта.

Распределение МСК непосредственно в структуре объемного продукта БМКП-2 требует для их выделения полного разрушения неклеточного компонента с использованием агрессивных ферментов (трипсина, коллагеназы) с высокой вероятностью потери и повреждения значительного количества клеток. Применение разработанного метода [8] позволило провести количественный анализ клеточного компонента без этапа разрушения с высокой достоверностью полученных результатов.

Окрашивание клеток флюоресцентными мембранными красителями для оценки морфологии МСК в составе БМКП. Наблюдая за состоянием клеток в составе БМКП-2 с помощью фазово-контрастной микроскопии (инвертированный микроскоп Leica DMI 3000 B; Leica Biosystems, Германия), через 24 ч после формирования фиксировали расправление клеток с «выбрасыванием» отростков (рис. 4, а). При культивировании БМКП-2 с течением времени наблюдали образование межклеточных контактов. Через 144 ч (6 сут) отмечали формирование клеточной сети с многочисленными межклеточными контактами (рис. 4, б). Использование флюорохрома Lipophilic Tracers-DiO DiOC14(3) Hydroxyethanesulfonate (зеленый) в эти же сроки подтвердило жизнеспособность исследуемых клеток (рис. 4, в, г), которые достаточно равномерно были распределены в структуре БМКП-2, формируя клеточную сеть. При увеличении 200 (рис. 4, д) хорошо визуализировались веретеновидные, фибробластоподобные клетки с выраженными отростками, образующие межклеточные контакты.

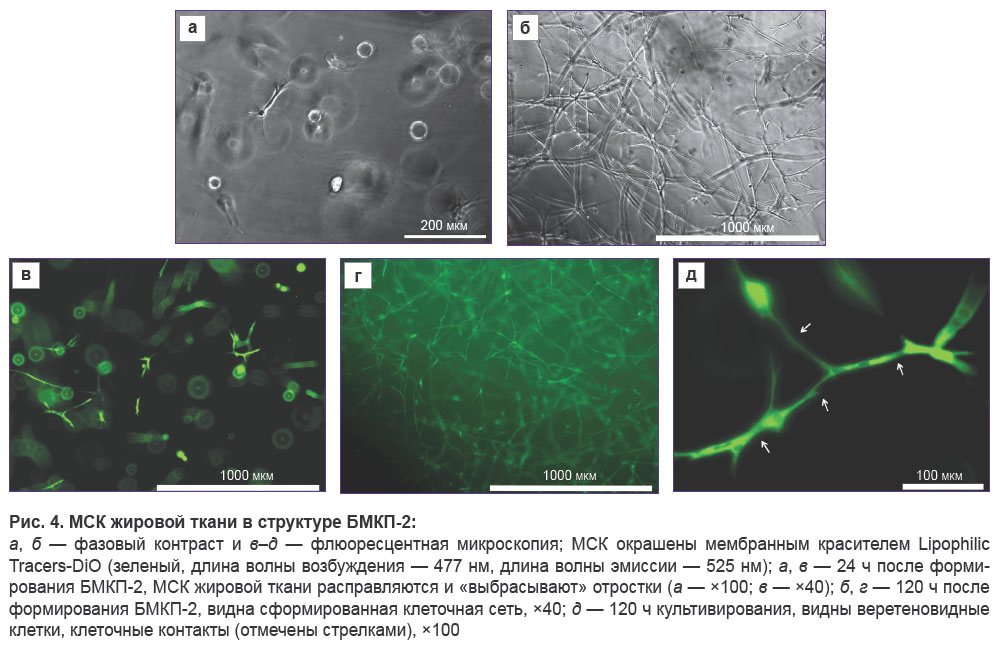

Рис. 4. МСК жировой ткани в структуре БМКП-2:

а, б — фазовый контраст и в–д — флюоресцентная микроскопия; МСК окрашены мембранным красителем Lipophilic Tracers-DiO (зеленый, длина волны возбуждения — 477 нм, длина волны эмиссии — 525 нм); а, в — 24 ч после формирования БМКП-2, МСК жировой ткани расправляются и «выбрасывают» отростки (а — ×100; в — ×40); б, г — 120 ч после формирования БМКП-2, видна сформированная клеточная сеть, ×40; д — 120 ч культивирования, видны веретеновидные клетки, клеточные контакты (отмечены стрелками, ×100)

Представленные результаты продемонстрировали сохранение как на поверхности БМКП-1, так и в структуре БМКП-2 жизнеспособности МСК жировой ткани и типичной фибробластоподобной морфологии, позволили отразить своеобразие распределения клеток в структуре различных продуктов.

Мезенхимальные стволовые клетки — субстрат-зависимые и, как все подобные клетки при пересеве, после отделения от матрицы переходят из монослоя в суспензию. При этом клетки меняют свою морфологию, округляясь. Вследствие этого для оценки морфологии клеточного компонента БМКП, в составе которого присутствуют субстрат-зависимые клетки, потребовалось бы после выделения культивировать их на пластике не менее 24 ч. Использование методов флюоресцентной микроскопии с применением витальных красителей обеспечило возможность давать комплексную характеристику клеточного компонента БМКП на небольшом фрагменте образца без разрушения его структуры, а также оценивать не только жизнеспособность, но и морфологию клеток и их распределение на поверхности и/или в структуре БМКП.

Определение функциональной (секреторной) активности клеточного компонента в составе БМКП. При анализе трех серий БМКП-1, в состав которых были включены различные линии МСК жировой ткани, несмотря на фиксируемое различие уровня секреторной активности культур, установлено, что во всех экспериментах в ростовой среде в процессе культивирования отмечается достоверное увеличение содержания VEGF-A. При этом уровень протеина при культивировании тех же клеток на пластике практически во всех сериях был статистически значимо ниже (p<0,05, критерий Вилкоксона), чем при культивировании на пластине G-derm (в составе БМКП-1) (табл. 3).

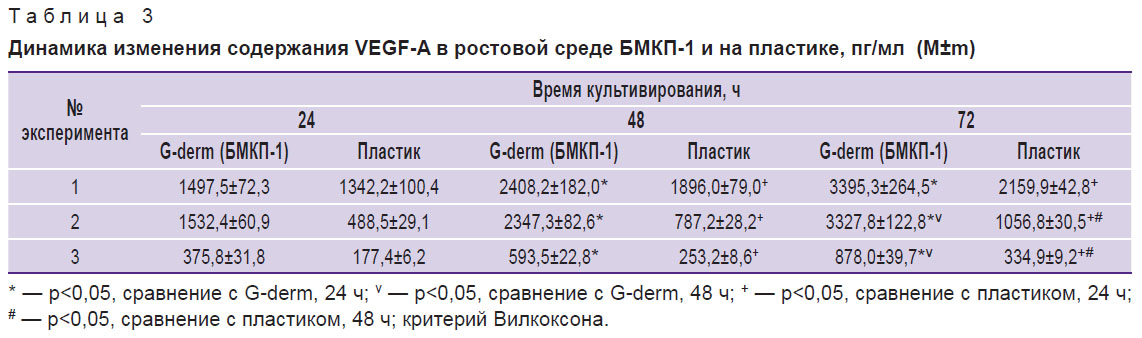

Таблица 3. Динамика изменения содержания VEGF-A в ростовой среде БМКП-1 и на пластике, пг/мл (M±m)

Определение секреторной активности клеточного компонента трех различных партий БМКП-2 продемонстрировало последовательное нарастание уровня VEGF-A в ростовой среде во всех экспериментах начиная с 3-х суток (72 ч) исследования (табл. 4). В контрольных сериях (скаффолд без клеток) изменения содержания VEGF-A не зафиксировано.

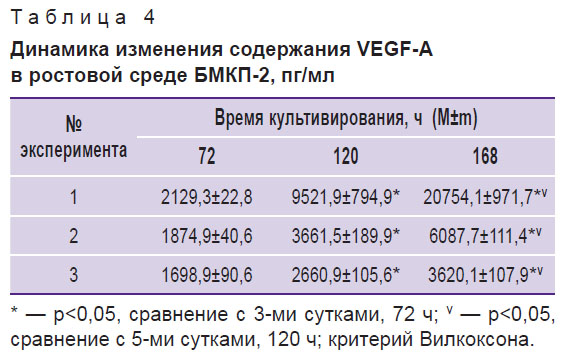

Таблица 4. Динамика изменения содержания VEGF-A в ростовой среде БМКП-2, пг/мл

Полученные данные демонстрируют, что как в структуре БМКП-1, так и в структуре БМКП-2 МСК жировой ткани сохраняли функциональную активность и секретировали VEGF-A.

VEGF — ключевой проангиогенный фактор [9], который наряду с другими факторами роста синтезируется МСК в условиях как in vitro, так и in vivo [10, 11]. Наряду со стимуляцией ангиогенеза этот протеин вызывает пролиферацию и миграцию эндотелиальных клеток и увеличивает проницаемость кровеносных сосудов. В условиях культивирования МСК в составе БМКП, неклеточные компоненты которых обладают разными физическими характеристиками, стоит учитывать, что секреция VEGF зависит от жесткости таких компонентов [12]. Следовательно, способность МСК жировой ткани к синтезу этого протеина может служить одной из характеристик выраженности его функциональной — секреторной — активности. Поэтому одним из основных тестов оценки качества БМКП — сохранения функциональной активности МСК, входящих в его состав, — может служить метод количественного определения в ростовой среде VEGF-A. Предлагаемый подход позволил оценить секреторную активность МСК жировой ткани в структуре БМКП без их разрушения с использованием минимального объема ростовой среды. Следует отметить, что оценка изменений содержания протеинов в ростовой среде может быть использована для характеристики изменений функциональной активности МСК в составе БМКП и после криохранения, которое, скорее всего, потребуется в клинической практике.

Проверка идентичности (подлинности) клеточной линии. Перед формированием БМКП фенотип всех использованных линий МСК соответствовал требованиям ISCT: маркеры мезенхимальных клеток CD90, CD105, CD73, CD44 экспрессировали более 95% клеток при отсутствии экспрессии СD45, CD34, CD14, CD HLA-DR.

Фенотип МСК жировой ткани после выделения с поверхности пластины G-derm (через 48 ч после формирования БМКП-1) менялся (рис. 5).

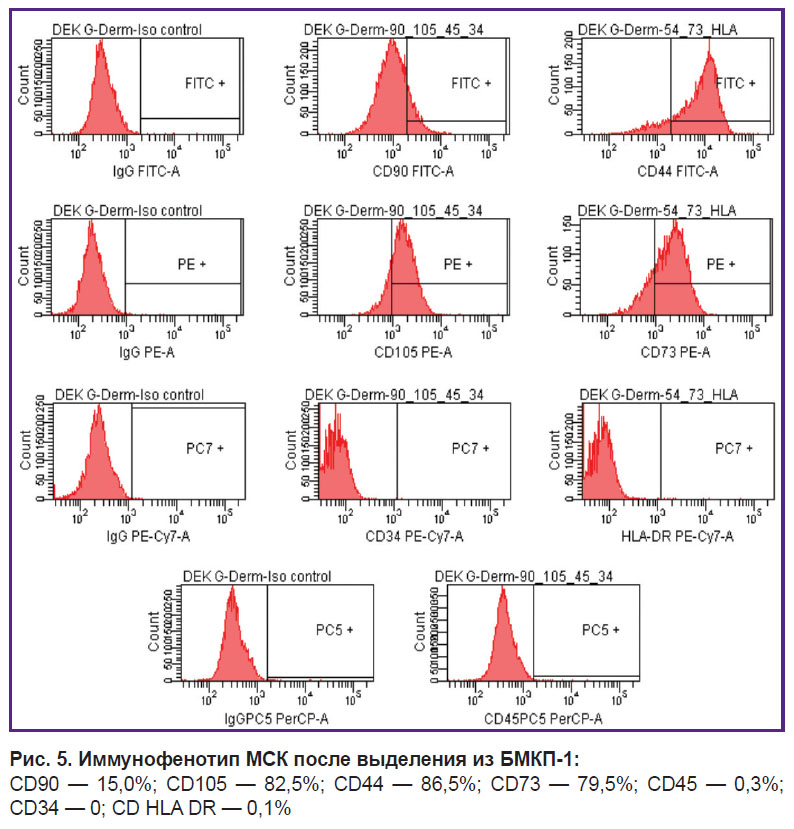

Рис. 5. Иммунофенотип МСК после выделения из БМКП-1:

CD90 — 15,0%; CD105 — 82,5%; CD44 — 86,5%; CD73 — 79,5%; CD45 — 0,3%; CD34 — 0; CD HLA DR — 0,1%

После выделения из БМКП-1 фиксировали значительное снижение доли клеток CD90⁺ (15–80%) и некоторое уменьшение доли клеток CD73⁺, CD105⁺. При культивировании на пластике в стандартных условиях клеток, выделенных из БМКП-1, их фенотип восстанавливался с высокой долей специфических маркеров СD90 — 99%, CD105 — 99%, CD73 — 99%, CD44 — 99% и низкой долей маркеров CD45 — 0,5%, CD34 — 0, CD HLA-DR — 0.

После функционирования МСК в структуре БМКП-2 и их выделения с помощью обработки коллагеназой фиксировали существенное (от 60 до 80%) снижение доли CD90⁺ клеток без изменения доли CD73⁺ и CD105⁺ клеток (рис. 6).

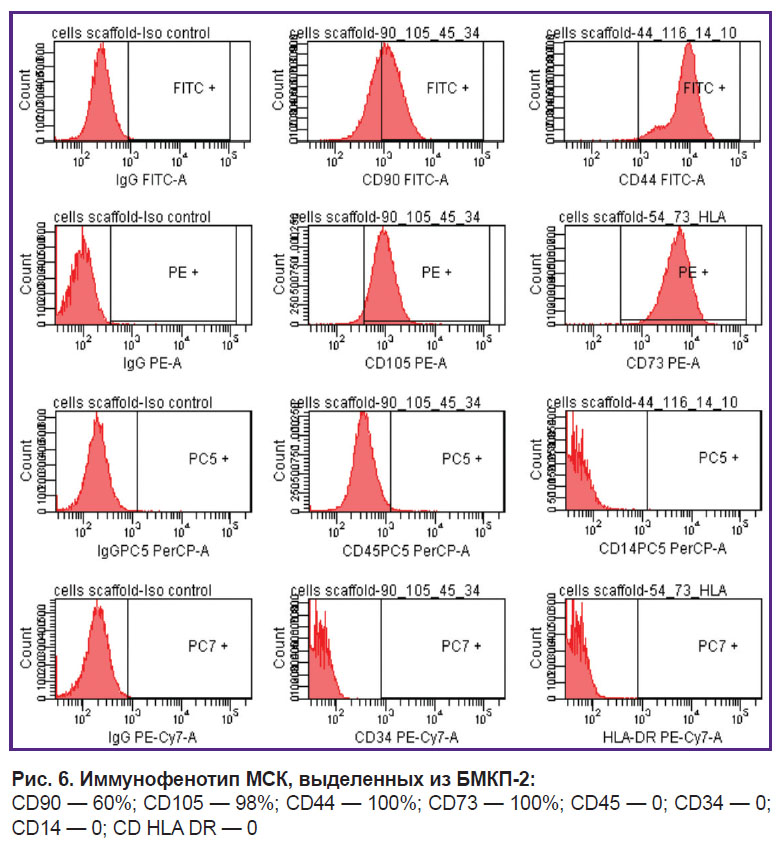

Рис. 6. Иммунофенотип МСК, выделенных из БМКП-2:

CD90 — 60%; CD105 — 98%; CD44 — 100%; CD73 — 100%; CD45 — 0; CD34 — 0; CD14 — 0; CD HLA DR — 0

После культивирования в течение 96 ч на пластике отмечали восстановление доли CD90⁺ клеток до 95–96%.

Можно предположить, что наблюдаемая тенденция снижения доли клеток, экспрессирующих специфические маркеры МСК, на стадии культивирования на плавающих в среде матрицах может являться реакцией МСК на измененные условия культивирования при переходе от 2D-культуры к органотипической 3D-культуре в составе БМКП [13]. В пользу этой гипотезы говорит тот факт, что в течение 1–3 сут после пересева клеток с БМКП на культуральный пластик они возвращаются к своему первоначальному фенотипу.

Следует отметить, что выбор МСК в качестве клеточного компонента при формировании конструктов для замещения дефектов кожи, подобных представленным в работе, является одним из приоритетных направлений современной регенеративной медицины, а ряд продуктов на основе МСК из различных источников проходит этапы доклинического и клинического исследований [14, 15]. В связи с этим значительно возрастает актуальность разработки подходов к исследованию МСК, входящих в состав различных конструктов. Проведенная работа показала, что, несмотря на аналогичное назначение и аналогичный клеточный состав двух БМКП, для характеристики МСК в их структуре требовалось использовать несколько различные подходы.

Заключение

На основе использованного подхода в работе рассмотрены примеры специфических особенностей оценки качества биомедицинских клеточных продуктов с учетом характеристики их производства и условий транспортировки, связанных с клеточной природой продуктов и особенностями структуры неклеточного компонента. Показано, что в случае отсутствия оптической проницаемости и/или сложной структуры неклеточного компонента биомедицинских клеточных продуктов следует предпочтительно выбирать методы контроля качества клеток, при которых сводится к минимуму манипулирование и повреждение агрессивными ферментами клеточной составляющей продукта.

Финансирование исследования. Работа была выполнена при финансовой поддержке Минобрнауки России в рамках ПНИЭР по теме «Разработка технологии производства, хранения и применения биомедицинских клеточных продуктов для лечения ран», уникальный идентификатор проекта RFMEFI61017X0012.

Конфликт интересов. У авторов нет конфликта интересов.

Литература

Пятигорская Н.В., Тулина М.А., Аладышева Ж.И., Береговых В.В. Международные подходы к регулированию препаратов клеточной терапии. Вестник Российской академии медицинских наук 2013; 68(8): 4–8.
Федеральный закон РФ от 23 июня 2016 г. №180-ФЗ «О биомедицинских клеточных продуктах».
Приказ Министерства здравоохранения Российской Федерации от 08.08.2018 г. №512н «Об утверждении Правил надлежащей практики по работе с биомедицинскими клеточными продуктами».
Методические рекомендации по проведению доклинических исследований биомедицинских клеточных продуктов. Под ред. Ткачука В.А. М: МГУ им. М.В. Ломоносова; 2017; 302 с.
Егорихина М.Н., Левин Г.Я., Чарыкова И.Н., Алейник Д.Я., Соснина Л.Н. Способ создания биорезорбируемого клеточного скаффолда на основе фибрина плазмы крови. Патент РФ 2653434. 2018.
Granero-Molto F., Weis J.A., Longobardi L., Spagnoli A. Role of mesenchymal stem cells in regenerative medicine: application to bone and cartilage repair. Expert Opin Biol Ther 2008; 8(3): 255–268, https://doi.org/10.1517/14712598.8.3.255.
Dominici M., Le Blanc K., Mueller I., Slaper-Cortenbach I., Marini F., Krause D., Deans R., Keating A., Prockop D.J., Horwitz E. Minimal criteria for defining multipotent mesenchymal stromal cells. The International Society for Cellular Therapy position statement. Cytotherapy 2006; 8(4): 315–317, https://doi.org/10.1080/14653240600855905.
Егорихина М.Н., Чарыкова И.Н., Алейник Д.Я. Способ количественного анализа клеточной составляющей скаффолда. Патент РФ 2675376. 2018.
Ferrara N., Davis-Smyth T. The biology of vascular endothelial growth factor. Endocr Rev 1997; 18(1): 4–25, https://doi.org/10.1210/edrv.18.1.0287.
Nakagami H., Maeda K., Morishita R., Iguchi S., Nishikawa T., Takami Y., Kikuchi Y., Saito Y., Tamai K., Ogihara T., Kaneda Y. Novel autologous cell therapy in ischemic limb disease through growth factor secretion by cultured adipose tissue-derived stromal cells. Arterioscler Thromb Vasc Biol 2005; 25(12): 2542–2547, https://doi.org/10.1161/01.atv.0000190701.92007.6d.
Rehman J., Traktuev D., Li J., Merfeld-Clauss S., Temm-Grove C.J., Bovenkerk J.E., Pell C.L., Johnstone B.H., Considine R.V., March K.L. Secretion of angiogenic and antiapoptotic factors by human adipose stromal cells. Circulation 2004; 109(10): 1292–1298, https://doi.org/10.1161/01.cir.0000121425.42966.f1.
Nasser M., Wu Y., Danaoui Y., Ghosh G. Engineering microenvironments towards harnessing pro-angiogenic potential of mesenchymal stem cells. Mater Sci Eng C Mater Biol Appl 2019; 102: 75–84, https://doi.org/10.1016/j.msec.2019.04.030.
Reisbig N.A., Hussein H.A., Pinnell E., Bertone A.L. Evaluation of equine synovial-derived extracellular matrix scaffolds seeded with equine synovial-derived mesenchymal stem cells. Am J Vet Res 2018; 79(1): 124–133, https://doi.org/10.2460/ajvr.79.1.124.
Lee H.C., An S.G., Lee H.W., Park J.S., Cha K.S., Hong T.J., Park J.H., Lee S.Y., Kim S.P., Kim Y.D., Chung S.W., Bae Y.C., Shin Y.B., Kim J.I., Jung J.S. Safety and effect of adipose tissue-derived stem cell implantation in patients with critical limb ischemia: a pilot study. Circ J 2012; 76(7): 1750–1760, https://doi.org/10.1253/circj.cj-11-1135.
Wu S.C., Pollak R., Frykberg R.G., Zhou W., Karnoub M., Jankovic V., Fischkoff S.A., Chitkara D. Safety and efficacy of intramuscular human placenta-derived mesenchymal stromal-like cells (cenplacel [PDA-002]) in patients who have a diabetic foot ulcer with peripheral arterial disease. Int Wound J 2017; 14(5): 823–829, https://doi.org/10.1111/iwj.12715.
